제품 상세 정보:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| IP Rating: | IP65 | Power Consumption: | 31 W (Typical） |
| Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| 강조하다: | LVDS 산업용 TFT LCD 모듈,풀 HD TFT LCD 모듈,17.3" TFT LCD 모듈 |
||
산업용 17.3" Full HD 고휘도 TFT LCD 모듈 – SFTO1730RX-7332AN
까다로운 산업 환경을 위해 설계된 SFTO1730RX-7332AN은 가혹한 조건에서도 뛰어난 시인성과 신뢰성을 제공하도록 설계된 17.3" Full HD(1920x1080) TFT LCD 모듈입니다. 800니트의 밝기를 갖춘 이 디스플레이는 직사광선에서도 선명한 가독성을 보장하므로 독일, 미국 및 기타 첨단 제조 허브를 포함한 야외 또는 눈부심이 심한 산업 환경에 이상적입니다.
산업용 애플리케이션을 위한 주요 기능
초고휘도 디스플레이: 800cd/m² 밝기는 표준 산업용 패널보다 뛰어나 밝은 공장, 창고 또는 실외 환경에서 가독성을 보장합니다.
넓은 작동 온도: -20°C ~ +70°C에서 완벽하게 작동하여 산업 자동화, 물류 또는 에너지 부문의 극한 기후에 적합합니다.
내구성 있는 디자인: IP65 등급 인클로저는 먼지 유입 및 물 튀김으로부터 보호하며, 엄격한 진동(1.5G) 및 열 충격 테스트(-30°C ~ +80°C)를 통과했습니다.
정밀 이미징: Full HD 해상도와 RGB 6비트 + HiFRC 기술은 제어실 또는 진단 장비에서 정확한 데이터 시각화를 위해 1670만 가지 색상을 제공합니다.
강력한 연결성: 듀얼 채널 LVDS 인터페이스는 산업용 IoT 또는 자동화 시스템에서 실시간 모니터링을 위해 안정적이고 고속 신호 전송을 보장합니다.
에너지 효율성: 31W의 일반적인 전력 소비는 글로벌 에너지 표준을 충족하면서 운영 비용을 절감합니다.
기술 사양
| 매개변수 | 값 |
|---|---|
| 화면 크기 | 17.3" 대각선(17.25") |
| 활성 영역 | 381.888mm(H) x 214.812mm(V) |
| 픽셀 피치 | 0.1989mm(삼중항당) |
| 표면 처리 | 하드 코팅(3H), 눈부심 방지 |
| 백라이트 유형 | 조절 가능한 밝기의 LED |
| 입력 전압 | 3.3V(로직/LCD 드라이브) |
| 백라이트 입력 전압 | 12V DC |
| 무게 | 1080g(일반) |
| 치수 | 403mm(H) x 240mm(V) x 12.5mm(D) |
산업 환경에서의 응용 분야
공장 자동화: PLC, 로봇 공학 및 조립 라인 제어를 위한 HMI(Human-Machine Interface).
실외 장비: 밝은 환경의 자동 판매기, 키오스크 및 농업 기계 디스플레이.
의료 기기: 정확한 색상 재현이 필요한 진단 이미징 시스템.
운송: 햇빛에 노출되는 기차, 버스 또는 산업용 차량의 대시보드.
스마트 제조: Industry 4.0 제어 패널의 실시간 데이터 시각화.
SFTO1730RX-7332AN을 선택해야 하는 이유?
글로벌 규정 준수: EU 및 북미 시장으로의 원활한 진입을 위해 RoHS, CE 및 FCC 인증을 받았습니다.
맞춤형 백라이트: 에너지 절약 및 맞춤형 시인성을 위해 ExtVBR-B 신호를 통해 밝기 조절 가능.
장기적인 신뢰성: 50,000시간 MTTF(평균 고장 시간)는 중요한 시스템에서 최소한의 가동 중단을 보장합니다.
지원 및 보증
독일, 미국 등을 위한 포괄적인 기술 문서, 장착 하드웨어 옵션(패널 또는 VESA 100x100) 및 현지화된 지원을 제공합니다.
백라이트 사양
| 핀 번호 | 기호 | 설명 |
| 1 | VCC | 전원 공급 전압 +12V |
| 2 | VCC | 전원 공급 전압 +12V |
| 3 | ON/OFF | 출력 활성화 신호 |
| 4 | DIM | 디밍 신호 |
| 5 | GND | 전원 접지 |
| 6 | GND | 전원 접지 |
전기적 특성
| 매개변수 | 기호 | 값 | 단위 | ||||
| 최소 | 일반 | 최대 | |||||
| 전원 공급 장치 입력 전압 | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| 전원 공급 장치 입력 전류 | IBL | - | 2.16 | 2.53 | A | ||
| 전원 공급 장치 입력 전류(돌입) | 돌입 |
- |
- |
(TBD) | A | ||
| 전력 소비 | PBL | - | 26 | 35 | W | ||
|
입력 전압 제어 시스템 신호 |
켜기/끄기 | 켜짐 | V on | 2.5 | - | 5.5 | Vdc |
| 꺼짐 | V off | -0.3 | 0.0 | 0.5 | Vdc | ||
| 밝기 조정 | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B 주파수 | fPWM | 500 |
- |
1500 | Hz | ||
| 펄스 듀티 레벨(PWM) | 높은 레벨 | 2.5 | - | 5.5 | Vdc | ||
| 낮은 레벨 | 0.0 | - | 0.5 | Vdc | |||
| 수명 | 30,000 | 50,000 | 시간 | ||||
인터페이스 핀 정의
| 핀 번호 | 신호 이름 | 핀 번호 | 신호 이름 |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| 항목 | 단위 | 조건 | 최소 | 일반 | 최대 |
|
시야각 |
[도] |
수평(오른쪽) CR = 10(왼쪽) |
70 70 |
80 80 |
- |
|
수직(위) CR = 10(아래) |
50 70 |
60 80 |
- |
||
| 휘도 균일성 | [%] | 13 포인트 | 75 | 80 | - |
|
광학 응답 시간 |
[msec] |
상승 | - | 37 | 50 |
| 하강 | - | 3 | 10 | ||
| 상승 + 하강 | - | 40 | 60 | ||
|
색상 / 색도 좌표 (CIE 1931) |
빨간색 x | 0.59 | 0.64 | 0.69 | |
| 빨간색 y | 0.3 | 0.35 | 0.4 | ||
| 녹색 x | 0.27 | 0.32 | 0.37 | ||
| 녹색 y | 0.57 | 0.62 | 0.67 | ||
| 파란색 x | 0.1 | 0.15 | 0.2 | ||
| 파란색 y | 0 | 0.05 | 0.1 | ||
| 흰색 x | 0.25 | 0.30 | 0.35 | ||
| 흰색 y | 0.26 | 0.31 | 0.36 | ||
|
흰색 휘도 (LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| 명암비 | 500 | 600 | - | ||
| NTSC | % | 72 |

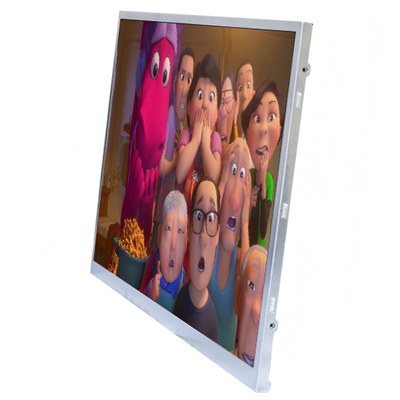

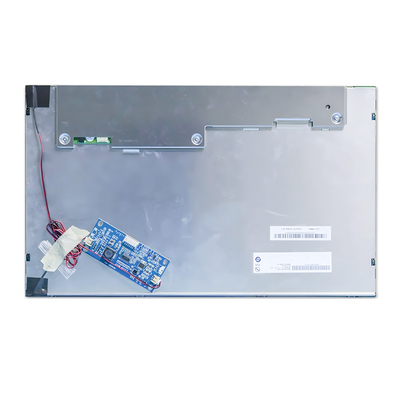

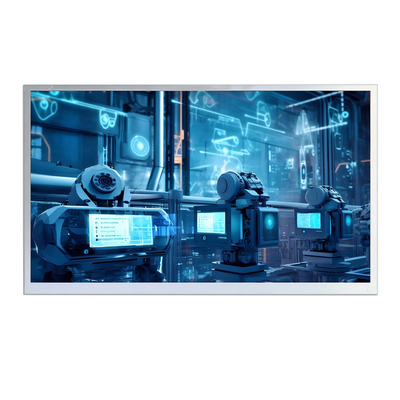

제품 이미지
