제품 상세 정보:
|
| 화면 크기: | 23.8 인치 대각선 | 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) |
|---|---|---|---|
| 밝기: | 350 cd/m2 | 인터페이스: | LVD (2 포트, 8 비트) |
| 저장 온도: | +50' Ｃ에 대한 0' Ｃ | 운영 임시: | +60' Ｃ에 대한 -20' Ｃ |
| 터치 기술: | 정전용량식 터치 패널 | 백라이트 수명: | 50,000 시간 (LED, @25 ° C) |
| 표면 경화: | ≥6H (안티 글 레이, 안개 10%) | IC 옵션: | EETI, EXC3189 |
| 환경 적 견고성: | 안개/지표수에서 기능적 | 순응성: | ROHS, Reach, Halogen-Free, ISO 9001/14001 (EU/US Certified) |
| 강조하다: | RGB 스트라이프 산업용 TFT LCD,산업용 TFT LCD 디스플레이,1920×1080 산업용 TFT LCD |
||
산업용 23.8인치 TFT 디스플레이
SFTO2380HY-7253ACT는 북미와 유럽 산업 시장에 설계되어 공장, 의료 시설 및 야외 설비에서 타협하지 않는 신뢰성을 제공합니다.23산업용 LVDS 인터페이스와 함께.8 "Full HD 패널, 그것은 0 °C에서 + 50 °C에서 흠없이 작동하고 60cm의 떨어짐, ± 4kV ESD와 높은 습도에 견딜 수 있습니다. RoHS, REACH 및 ISO 표준에 세 번 인증,산업용 장비에 대한 엄격한 EU/미국 규제 요구 사항을 충족합니다..
산업 고객들이 이 디스플레이를 선택하는 이유:
✅ 5만 시간 LED 백라이트 ~ 라이프 사이클 유지보수 비용을 줄입니다
✅ LVDS 노이즈 무성성 모터/VFD 환경에서 안정적인 신호 전송
✅ 응축 저항성 ∙ 유럽의 습도가 높은 기후에서 잘 작동합니다
산업 성과 하이라이트
중력 진동 저항성
10-55Hz 삼축 진동 테스트를 통과합니다 (EN 61373 철도 표준에 따라), 건설 / 농업 기계에 이상적입니다.
낮은 온도 에서 색상 정확성
감마 교정으로 0°C의 차가운 시작에서 색의 변화가 없도록 합니다. 이는 의료 영상 촬영에 매우 중요합니다.
산업 연결
LVDS 인터페이스는 시멘스 PLC, 베크호프 컨트롤러와 원생으로 통합되며 실시간 VCOM 조정 (I2C) 을 지원합니다.
화학물질에 내성이 있는 표면
항UV 경화 코팅은 90% RH/120hr 습기 열 테스트에 의해 검증된 기름/용매에 견딜 수 있습니다.
기술 사양 깊이 잠수
|
산업적 도전 |
우리 의 해결책 |
|---|---|
|
24/7 생산 라인 사용 |
50,000시간 백라이트 (연속 @25°C) |
|
냉장고 창업 |
0°C 시동 전류 ≤1.91A (470μs 부드러운 시동) |
|
EMI 가중 환경 |
100Ω LVDS 임피던스 + 완전히 보호된 커넥터 |
|
장갑/ 젖은 손으로 작동 |
EXC3189 IC로 설계된 용량 접촉 |
대상 산업용
산업 4.0 (독일): CNC 기계 HMI, 로봇 제어판
의료 (미국): 진단 디스플레이 (DICOM 준비가 된 회색)
교통 (스칸디나비아): 열차/버스 승객 정보 시스템
스마트 공장: AGV 내비게이션 인터페이스, 창고 관리 터미널
제조사 인증
세이프 테크놀로지 (센젠) 에서 생산된 제품,
EU: 2011/65/EU (RoHS), 1907/2006 (REACH)
북미: FCC 15부 B 부부 A급
산업용: IEC 61373 진동 표준
외적 차원
사양
| 매개 변수 | 사양 | 단위 |
| 활동 영역 | 527.04 ((H) × 296.46 ((V) | mm |
| 픽셀 수 | 1920 ((H) ×1080 ((V) | 픽셀 |
| 픽셀 피치 | 0.2745*0.2745 | mm |
| 픽셀 배열 | RGB 수직 스트립 | |
| BLU 밝기 | 350 | Cd/m2 |
| 색상 표시 | 16.7M | 색상 |
| 표시 모드 | 송신 모드, 보통 검은색 | |
| 차원 윤곽 |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
| 표면 처리 | 반 반사, 단단한 코팅 | |
| 백라이트 | 1LED 조명 막대기 타입 | PC |
인터페이스 핀 정의
| 핀 | 기호 | 설명 |
| 1 | RO(0) N | 이상한 LVDS 신호... |
| 2 | RO ((0) P | 홀수 LVDS 신호+ |
| 3 | RO(1) N | 이상한 LVDS 신호... |
| 4 | RO(1) P | 홀수 LVDS 신호+ |
| 5 | RO(2) N | 이상한 LVDS 신호... |
| 6 | RO(2) P | 홀수 LVDS 신호+ |
| 7 | GND | 토지 |
| 8 | ROCLK | 이상한 LVDS 시계... |
| 9 | ROCLK+ | 홀수 LVDS 시계 + |
| 10 | RO(3) N | 이상한 LVDS 신호... |
| 11 | RO(3) P | 홀수 LVDS 신호+ |
| 12 | RE(0) N | LVDS 신호도... |
| 13 | RE(0) P | 심지어 LVDS 신호+ |
| 14 | GND | 토지 |
| 15 | RE(1) N | LVDS 신호도... |
| 16 | RE(1) P | 심지어 LVDS 신호+ |
| 17 | GND | 토지 |
| 18 | RE(2) N | LVDS 신호도... |
| 19 | RE(2) P | 심지어 LVDS 신호+ |
| 20 | 기억하세요 | LVDS 시계도... |
| 21 | RECLK+ | 심지어 LVDS 시계 + |
| 22 | RE(3) N | LVDS 시계도... |
| 23 | RE(3) P | 심지어 LVDS 시계 + |
| 24 | GND | 토지 |
| 25 | WP | Write Protect (높은: 적기 활성화, 낮은 또는 열기: 적기 비활성화) |
| 26 | SCL | I2C 시리즈 시계 (VCOM 조절용) |
| 27 | SDA | I2C 시리즈 시계 (VCOM 조절용) |
| 28 | 5V | DC 전원 공급 |
| 29 | 5V | DC 전원 공급 |
| 30 | 5V | DC 전원 공급 |
절대 최대 등급
|
매개 변수 |
기호 |
미네 |
맥스 |
단위 |
|
전원 공급 전압 |
V DD |
-0.3 |
6 |
V |
|
논리 공급 전압 |
V IN |
VSS-03 |
V DD+0.3 |
V |
|
작동 온도 |
T OP |
0 |
50 |
°C |
|
저장 온도 |
T ST |
- 20 |
60 |
°C |
백라이트 특성
|
매개 변수 |
미네 |
타이프. |
맥스 |
단위 |
|
|
LED 라이트 바 입력 전압입력 핀 |
VPIN |
- |
55.2 |
- |
V |
|
LED 라이트 바 입력 전류입력 핀 |
IPIN |
- |
60 |
- |
MA |
|
LED 전력 소비 |
P BL |
- |
13.2 |
- |
W |
|
BLU 브라이튼스 |
- |
300 |
350 |
- |
Cd/m2 |
|
LED 수명 |
|
- |
50000 |
- |
시간 |
CTP 사양
|
분류 |
매개 변수 |
사양 |
|
일반 |
구조 |
커버 글래스 + ITO 센서 글래스 |
|
|
커버 렌즈 강화 |
육체적 으로 강화 |
|
|
커버 렌즈 표면 경화 |
≥6H (펜실 경화) |
|
|
빛 전달 속도 |
≥85% |
|
|
작동 온도 |
-10°C ~ +60°C, RH ≤85% |
|
|
저장 온도 |
-20°C ~ +70°C, RH ≤85% |
|
전기 |
인터페이스 |
IIC / USB 선택 |
|
|
터치 IC |
EXC3189 |
|
|
전원 공급 전압 (VDD) |
IIC:3.3V USB: 5V |
|
|
호스트 저항 (SDA/SCL) |
메인보드에서 구성할 수 있습니다. |
|
환경 |
운영 조건 |
안개에서 작동/ 표면수/Glove |
|
표면 특성 |
표면 잉크 |
자외선 방지 |
|
|
표면 처리 |
반등 방지 (무개: 3%) |
|
|
LCD-TP 라미네이션 |
OCR (광학적으로 선명한 합성물) |
|
준수 |
물질적 표준 |
RoHS 및 할로겐 없는 적합성 |

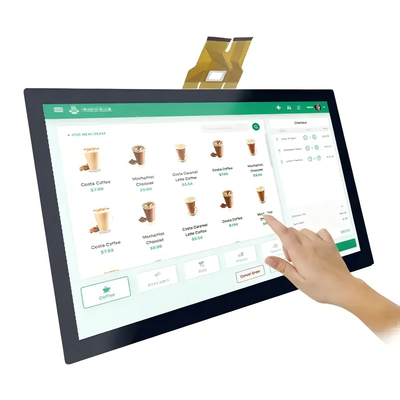

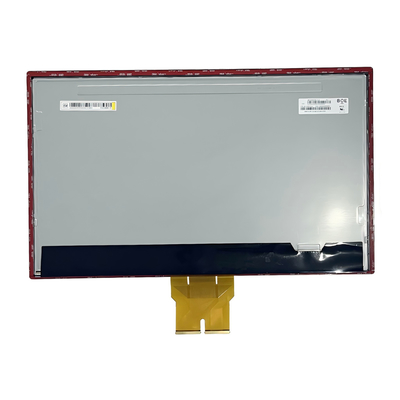

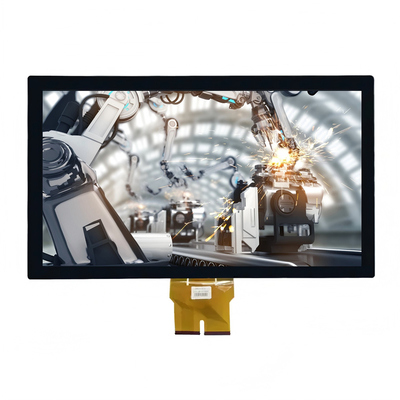

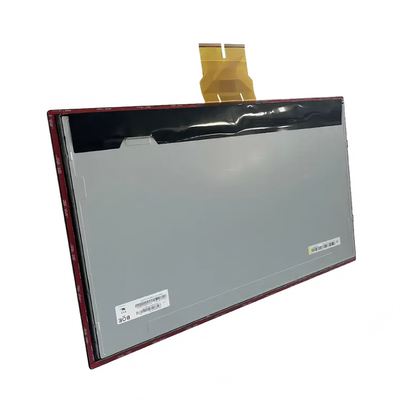

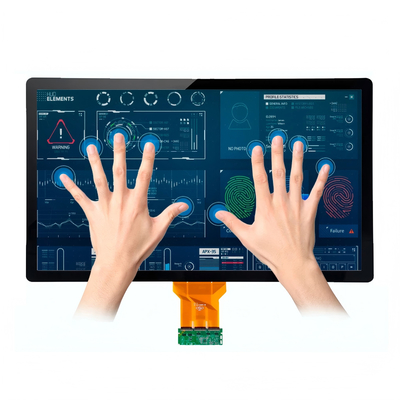

제품 이미지
