제품 상세 정보:
|
| 모델 번호: | SFTO2700SM-7317AN | 화면 크기: | 27 인치 대각선 |
|---|---|---|---|
| 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) | 밝기: | 350 cd/m2 |
| 저장 온도: | +60' Ｃ에 대한 -20' Ｃ | 운영 임시: | +50' Ｃ에 대한 0' Ｃ |
| 대비율: | 1000:1(일반) | 인터페이스: | 듀얼 채널 LVD (2 픽셀/시계) |
| 응답 시간: | 14ms (온/오프, 타이핑) | 백라이트: | 30,000 시간 |
| 표면 처리: | AG/AR/AF 코팅 (선택 가능) | 터치 기술: | PCAP (CTP) 선택 사항 |
| 커버 글라스: | 고릴라 유리/강화 유리/PMMA (Custom) | 터치 포인트: | 10점 멀티 터치 |
| 터치 인터페이스: | I2C/USB/RS232 (구성 가능) | IC 옵션: | Eeti, Ilitek, Cypress, Goodix |
| 사용자 정의: | 실크 프린팅, 로고, 컷 아웃 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 멀티 터치 산업용 TFT LCD,27인치 산업용 TFT LCD,장갑 터치 산업용 TFT LCD |
||
SFTO2700SM-7317AN는 통합된 프로젝티브 용량 (PCAP) 터치 기술로 산업 시각화를 재정의합니다. 27" FHD TFT LCD (350 cd/m2) 와 장갑 호환 터치 감도를 결합하여의료용 인터페이스로 설계됐습니다., 공장 자동화, 그리고 운송 시스템.
주요 사용자 정의 옵션
✅ 견고한 촉각 솔루션
유리 옵션: 화학적 강화 된 고릴라 유리® (의료), 온화 된 유리 (산업), PMMA (비용 민감)
코팅: 햇빛에서 읽을 수 있도록 반등 방지 (AG), 의료 영상 촬영을 위해 반사 방지 (AR), 키오스크를 위해 지문 방지 (AF)
가장자리 처리: 닦은, 깎은, 또는 2.5D 곡선 가장자리
✅ 첨단 터치 통합
센서 구성: 유리 센서 (고속성), 필름 센서 (간체), 필름+필름 (플렉스 설치)
컨트롤러 IC: 의료용 EMC용 EETI, 자동차용 Cypress (-40°C), 멀티 터치 동작용 Goodix
인터페이스: I2C (임베디드 시스템), USB (플러그 앤 플레이), RS232 (전시 장비)
✅ 산업용 수준의 신뢰성
0°C~50°C에서 작동하고 응축 저항
24주기 열 충격 테스트 (-20°C~60°C)
터치 패널과 결합하면 IP65 전면 밀폐
인증서
EN 60601-1 (의료), ISO 16750 (자동차)
REACH SVHC 준수, RoHS 3
EMC: EN 55032 클래스 B
사용자 지정 요청
연락처sales2@saef.com.cnIP65 밀폐 버전, 용량 터치 옵션 또는 사용자 지정 베젤 디자인
사양
| 부문 | 단위 | 사양 |
| 화면 대각선 | mm | 27.0 |
| 활동 영역 | mm | 597.888 ((H) x 336.312 ((V) |
| 픽셀 H x V | - | 1920 ((x3) x 1080 |
| 픽셀 피치 | 음 | 31.14 (한 삼위원자당) x3114 |
| 픽셀 배열 | - | RGB 수직 스트라이프 |
| 표시 모드 | - | 보통은 검은색 |
| 반응 시간 | Msec | 14ms (일반적으로 켜/ 끄) |
| 무게 | 그램 | TBD |
| 전기 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 16.7M 색상 |
| 표면 처리 | - | 반등 3H |
| 작동 온도 | °C |
0 ~ +50 |
| 저장 온도 | °C | -20에서 +60 |
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 2 | RxO0+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 3 | RxO1- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 4 | RxO1+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 5 | RxO2- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 6 | RxO2+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 음수 LVDS 차차 시계 입력 (오드 클럭) |
| 9 | RxOCLK+ | 양성 LVDS 차차 시계 입력 (오드 클럭) |
| 10 | RxO3- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 11 | RxO3+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 12 | RxE0- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 13 | RxE0+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 14 | GND | 토지 |
| 15 | RxE1- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 16 | RxE1+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 17 | GND | 토지 |
| 18 | RxE2- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 19 | RxE2+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 20 | RxECLK- | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 21 | RxECLK+ | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 22 | RxE3- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 23 | RxE3+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 24 | GND | 토지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결이 안 돼 |
| 28 | VDD | 전원 공급 입력 전압 5V |
| 29 | VDD | 전원 공급 입력 전압 5V |
| 30 | VDD | 전원 공급 입력 전압 5V |
광학적 특성
| 매개 변수 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
관점 (CR>10) |
수평 | θL | 89 | - |
학위 |
|
| θR | 89 | - | ||||
| 수직 | θT | 89 | - | |||
| θB | 89 | - | ||||
| 콘트라스트 비율 | 중앙 | 700 | 1000 | - | - | |
| 반응 시간 | Tr+Td | - | 14 | 20 | ms | |
|
CF 색색성 (CIE1931) |
빨간색 x |
-0.03 |
0.646 |
+0.03 |
- | |
| 빨간색 y | 0.341 | - | ||||
| 녹색 x | 0.327 | - | ||||
| 녹색 y | 0.612 | - | ||||
| 파란색 x | 0.143 | - | ||||
| 파란색 y | 0.041 | - | ||||
| 흰색 x | 0.283 | - | ||||
| 흰색 | 0.289 | - | ||||
| 중앙 화이트의 밝기 | YLI | 300 | 350 | cd/m2 | ||
백라이트 특성
| 매개 변수 | 기호 | 가치 | 단위 | ||
| 미니 | 타이프. | 맥스 | |||
| 라이트 바 입력 전압 | VLED | 51 | 54 | 57 | V |
| 라이트 바 입력 전류 | ILED | - | 480 | - | mA |
| LED 수명 | LBL | 20000 | 30000 | - | 시간 |

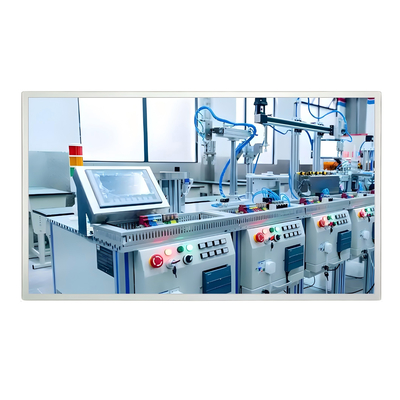

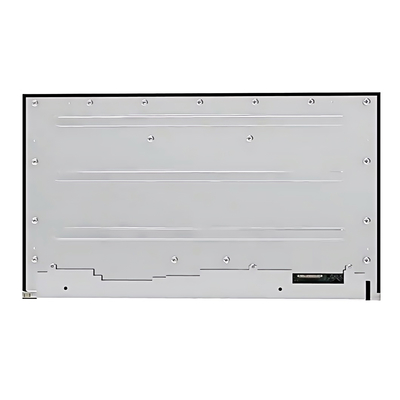

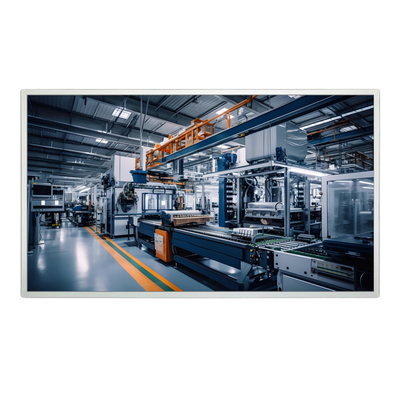

제품 이미지
