제품 상세 정보:
|
| 디스플레이 유형: | 산업용 TFT LCD | 화면 크기: | 15.6 인치 (365.72 × 220.39mm 베젤) |
|---|---|---|---|
| 해결: | 1920 × 1080 FHD (0.179mm 픽셀 피치) | 최대 밝기: | 1500 CD/m² (타이핑) |
| 보기 각도: | 85 °/85 °/85 °/85 ° (CR≥10) | 작동 온도.: | -30 ° C ~ +85 ° C (넓은 온도 인증) |
| 인터페이스: | 40 핀 2CH LVD (I-PEX 20455-040E) | 전원 입력: | 3.3V DC ± 10% (4W 타이핑, 5W 최대) |
| 대비 비율: | 800 : 1 (타이핑) | 백라이트: | 외부 LED 조명 막대 |
| 수명 주도: | 24.35W, 50,000 시간 수명 | 색 영역: | 72% NTSC |
| 애플리케이션: | HMI, 실외 기계, 자동차, 의료 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 1500니트 산업용 TFT LCD 디스플레이,LVDS 산업용 TFT LCD 디스플레이 |
||
극단적 인 산업 환경 을 위한 설계
SFTO1560RX-7312AN는 15.6 "고등 밝기의 TFT LCD입니다. 1500nits의 밝기와 -30 °C에서 85 °C까지 작동합니다.직사광선이나 얼어붙는 온도에서 훼손되지 않은 시야를 제공합니다. 건설 장비에 적합합니다., 공장 자동화, 야외 키오스크
산업용 강성
군사용 내구성: 100개의 열충격 주기로 검증, 10-55Hz 진동 테스트, ±12kV ESD 보호
501000시간 LED 백라이트: 45.1V 출력 (IP67 선택) 을 가진 외부 라이트 바, 최소한의 유지보수를 위해.
화학 저항성 표면: 3H 경화 반 반등 코팅은 산업 청소 물질을 견딜 수 있습니다.
스마트 통합 기능
플러그 앤드 플레이 LVDS 인터페이스: 플렉서블 설치를 위한 역 스캔 제어로 40핀 커넥터 (I-PEX 20455)
제로 이미지 유지: DE 전신 모드는 24/7 운영 중 화상을 방지합니다.
저전력 설계: 3.3V의 4W 전형적인 소비는 시스템 열 부하를 감소시킵니다.
세계적 배포를 위한 인증
• EU RoHS/REACH 준수
• ISO 9001 (품질) 및 14001 (환경) 인증
• 1 년 기능 보증
산업에 의해 신뢰:
✅ 무거운 기계: 발굴기 제어판, 농업용 디스플레이
✅ 운송: 항공용 대시보드, 해상 항법 시스템
✅ 의료: 진단 장비, 휴대용 모니터
✅ 에너지: 석유 리그 HMI, 태양광 농장 제어 터미널
요청 사용자 정의:연락처sales2@saef.com.cnIP 등급 버전, 터치 스크린 통합 또는 사용자 정의 베젤
사양
| 항목 | 사양 | 단위 |
| 화면 크기 | 15.6 ∆ 실제 대각선 | |
| 비엘 개막 | 365.72x220.39x125 | mm |
| 픽셀 수 | 1920 x RGB x 1080 | 픽셀 |
| 픽셀 피치 | 0.17925 (H) x 0.17925 (V) | mm |
| 표시 영역 | 344.16x19359 | mm |
| 색상 표시 | 16.7M | 색상 |
| 전송 모드 | 보통은 검은색 | - |
| 표면 처리 | AG 타입, 3H 단단한 코팅 | - |
| 전력 소비 | 전체 셀 | |
| TC | 8100 | k |
| NTSC | 72 (형) | % |
외적 차원
인터페이스 핀 정의
| 핀 | 이름 | 설명 |
| 1 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 2 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 3 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 4 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 5 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 6 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 7 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 8 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 9 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 10 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 11 | LCD_VCC | LCD 논리 및 드라이버 전력 3.3V |
| 12 | LCD_VCC | LCD 논리 및 드라이버 전력 3.3V |
| 13 | LCD_VCC | LCD 논리 및 드라이버 전력 3.3V |
| 14 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 15 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 16 | NC | 연결이 안 됐어요, 이 핀은 열어야 합니다. |
| 17 | REV_SCAN |
낮은 → 정상 모드 높은 → 수평 및 수직 역 스캔 |
| 18 | RXO0- | 음 LVDS 차차 데이터 입력 채널 O0 (동작) |
| 19 | RXO0+ | 양성 LVDS 미분 데이터 입력 채널 O0 (동작) |
| 20 | RXO1- | 음 LVDS 미분 데이터 입력 채널 O1 (동작) |
| 21 | RXO1+ | 양성 LVDS 미분 데이터 입력 채널 O1 (동작) |
| 22 | RXO2- | 음 LVDS 미분 데이터 입력 채널 O2 (동작) |
| 23 | RXO2+ | 양성 LVDS 미분 데이터 입력 채널 O2 (동작) |
| 24 | LCD GND | LCD 논리 및 드라이버 지상 |
| 25 | RXOC- | 음수 LVDS 차차 시계 입력 (동수) |
| 26 | RXOC+ | 양성 LVDS 차차 시계 입력 (동수) |
| 27 | LCD GND | LCD 논리 및 드라이버 지상 |
| 28 | RXO3- | 음 LVDS 미분 데이터 입력 채널 O3 (odd) |
| 29 | RXO3+ | 양성 LVDS 미분 데이터 입력 채널 O3 (동작) |
| 30 | RXE0- | 음수 LVDS 차차 데이터 입력 채널 E0 (동수) |
| 31 | RXE0+ | 양성 LVDS 미분 데이터 입력 채널 E0 (동) |
| 32 | RXE1- | 음수 LVDS 미분 데이터 입력 채널 E1 (동수) |
| 33 | RXE1+ | 양성 LVDS 미분 데이터 입력 채널 E1 (동) |
| 34 | LCD GND | LCD 논리 및 드라이버 지상 |
| 35 | RXE2- | 음 LVDS 미분 데이터 입력 채널 E2 (동) |
| 36 | RXE2+ | 양성 LVDS 미분 데이터 입력 채널 E2 (동수) |
| 37 | RXEC- | 음수 LVDS 차차 시계 입력 (동) |
| 38 | RXEC+ | 양성 LVDS 차차 시계 입력 (동) |
| 39 | RXE3- | 음수 LVDS 미분 데이터 입력 채널 E3 (동) |
| 40 | RXE3+ | 양성 LVDS 미분 데이터 입력 채널 E3 (동수) |

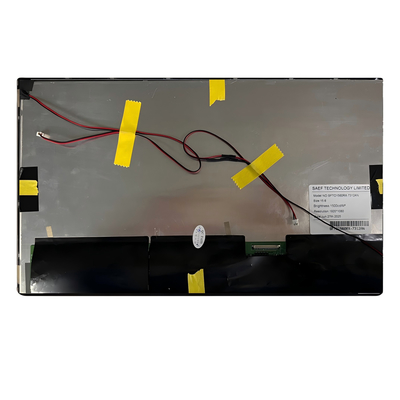

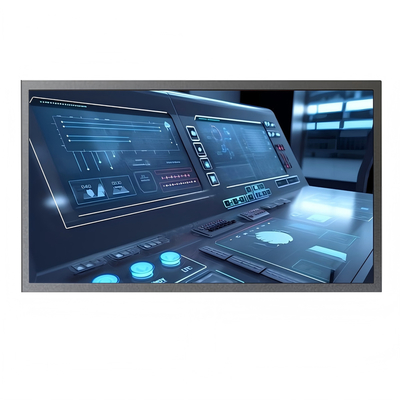

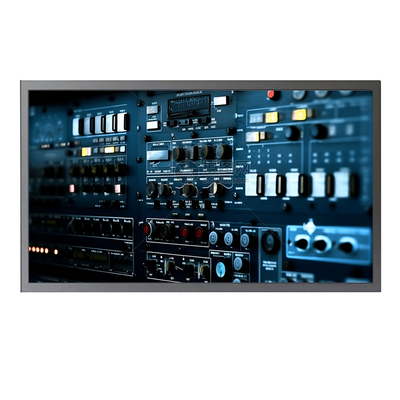

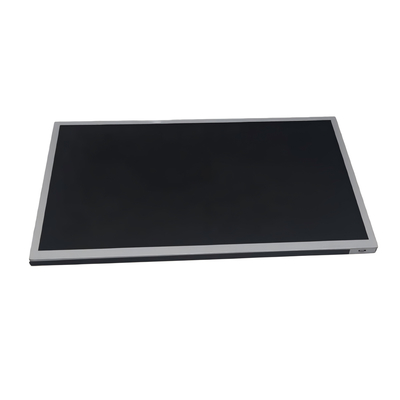

제품 이미지
