제품 상세 정보:
|
| 제품: | 2.2인치 TFT 디스플레이 | 결의: | 200x480 점 |
|---|---|---|---|
| 터치 스크린: | 없이 | 관측 방향: | IPS 모든 관점 |
| 인터페이스: | MIPI | 핀 번호: | 20개 핀 |
| 연결: | ZIF | 표면 휘도: | 570 cd/m2 |
| 드라이버 IC: | ST7797 | 작동 온도。: | -20C 내지 +70C |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 200x480 IPS TFT LCD 디스플레이 모듈,슬림 IPS TFT LCD 디스플레이 모듈,2.2-인치 TFT LCD 디스플레이 |
||
기계적 도면
인터페이스 핀 정의
|
핀 번호 |
기호 |
I/O |
설명 |
| 1 | GND | P | 토지 |
| 2 | TP_VDD | P | CTP 아날로그 전원 공급 |
| 3 | TP_SCL | 난 | I2C 시리즈 시계 |
| 4 | TP_SDA | 난 | I2C 일련 데이터 |
| 5 | TP_RST | 난 | CTP 리셋 터미널 액티브 |
| 6 | TP_INT | 오 | 외부 인터럽트 INT 호스트, 그것은 스크린에 손가락을 만질 때 낮은 활성 |
| 7 | NC | - | - |
| 8 | GND | P | 토지 |
| 9 | MIPI-D1N | 난 | MIPI 인터페이스의 차분 데이터 신호 |
| 10 | MIPI-D1P | 난 | MIPI 인터페이스의 차분 데이터 신호 |
| 11 | GND | P | 토지 |
| 12 | MIPI-CN | 난 | MIPI 인터페이스의 차차 시계 신호 |
| 13 | MIPI-CP | 난 | MIPI 인터페이스의 차차 시계 신호 |
| 14 | GND | P | 토지 |
| 15 | VCI | P | 내부 아날로그에 전원 공급 |
| 16 | IOVCC | P | 내부 I/O에 전원 공급 |
| 17 | 재설정 | 난 | 신호 핀 재설정 |
| 18 | GND | P | 토지 |
| 19 | LEDK | P | 전원 공급 장치 백라이트용 카थो드 입력 |
| 20 | LEDA | P | 전원 공급 장치 배경 조명용 안도 입력 |
절대 최대 등급
| 매개 변수 |
기호 |
분 |
맥스 |
단위 |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH | / | 90% (최대 60.C) | RH |
| 전력 전압 | VCI | -0.3 | 4.6 | V |
DC 특성
| 매개 변수 |
기호 |
분 |
유형 |
맥스 |
단위 |
| 논리용 공급 전압 | VCI | 2.65 | 2.8 | 3.3 | V |
| I/O 전원 공급 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 입력 전류 | 확인 |
- |
TBD | TBD | mA |
| 입력 전압 HH 레벨 | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| 입력 전압 L 레벨 | VIL | 0 |
- |
0.3*IOVCC | V |
| 출력 전압 HH 레벨 | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| 출력 전압 L 레벨 | VOL | 0 |
- |
0.2*IOVCC | V |
백라이트 특성
| 항목 |
기호 |
분 |
유형 |
맥스 |
단위 |
조건 |
| 전압 | Vf | 2.9 | 3.1 | 3.3 | V | if= 80mA |
| BL 밝기 | Lv | - | - | - | cd/m2 | |
| 백라이트 균일성 | 80% 이하 | |||||
| LED LED 수 |
- |
4 | 조각 | |||
| 연결 모드 | S/P/M | 동시에 |
- |
|||
광학적 특성
| 항목 |
기호 |
조건 |
분 |
유형 |
맥스 |
단위 |
|
|
LCM 표면 밝기 |
Lv | -- | 470 | 570 | -- | cd/m2 | |
| 콘트라스트 비율 | CR | -- | 900 | 1000 | -- | -- | |
| 반응 시간 | Tr+Tf | -- | -- | 35 | 40 | msec | |
| 색상 스펙트럼 | S(%) | -- | -- | -- | % | ||
|
관점 |
ver+Hor |
CR ¥10 |
-- | 160 | -- |
그 |
|

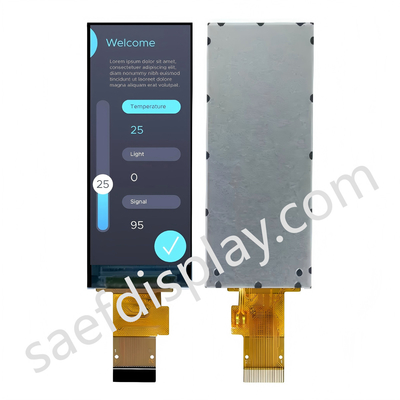

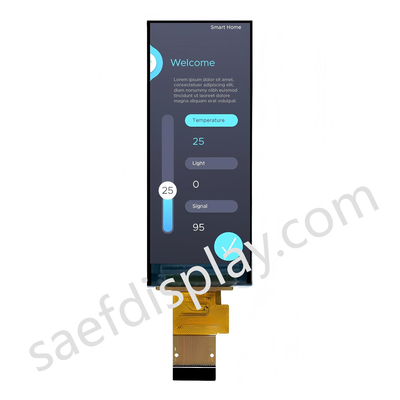

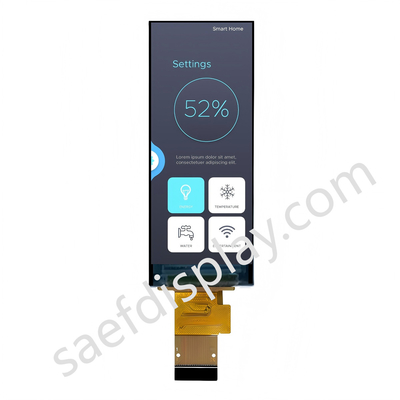

제품 이미지
