제품 상세 정보:
|
| 제품: | 4인치 TFT 정사각형 디스플레이 | 터치 스크린: | 접촉 없이, (선택 CTP에) |
|---|---|---|---|
| 결의: | 480*480 | 커버 글라스 차원: | 사용자 정의 |
| 관측 방향: | 모든 시야각, IPS | 인터페이스: | RGB+SPI(MIPI 인터페이스 옵션) |
| 핀 번호: | 40개 핀 | 연결: | ZIF |
| 표면 휘도: | 420cd/m2(니트) 일반 | LED 수명: | 40,000시간 |
| 강조하다: | 4 인치 TFT 터치 스크린 모듈,480X480 TFT 터치 스크린 모듈,RGB 4 인치 TFT 화면 |
||
** 데이터 시트 다운로드 **
4인치 터치 TFT 화면 모듈 RGB SPI 사각형 480X480 TFT IPS LCD
SF-TC400B-8951A-N 4인치 스퀘어 IPS TFT-LCD 디스플레이 모듈로, 해상도 480x480 픽셀로 만들어집니다. SF-TC400B-8951A-N TFT LCD 모듈은 RGB SPI Serial 인터페이스를 지원합니다.그것은 왼쪽의 더 넓은 관점의 장점을 가지고 있는 IPS 패널을 특징:80 / 오른쪽:80 / 위:80 / 아래:80도 (보통), 대조 비율 800: 1 (보통 값), 밝기 4200 니트 (보통 값), 반짝이는 표면 패널, 측면 비율 1:1.
SF-TC400B-8951A-N LCD 디스플레이 통합 드라이버 IC ST7701S 모듈, 인터페이스 공급 전압 범위 2.5V에서 3.6V, 일반적인 값 2.8V.WF40E 모듈은 -20°C에서 +70°C의 온도에서 작동할 수 있습니다.저장 온도는 -30°C에서 +80°C입니다.
| 제품: | 4인치 TFT 평면 디스플레이 | 터치 화면: | 만지지 않고 (CTP 선택) |
|---|---|---|---|
| 결의: | 480*480 | 커버 유리 크기: | 사용자 정의 |
| 관측 방향: | 모든 관점, IPS | 인터페이스: | RGB+SPI (MIPI 인터페이스 선택) |
| 핀 번호: | 40 핀 | 연결: | ZIF |
| 표면 밝기: | 420 Cd/m2 (nits) 전형적 | LED 수명: | 401000시간 |
왜 우리를 선택합니까?
1...우리는 LCD 디스플레이 사용자 정의 솔루션을 제공합니다
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2...터치 스크린 및 디스플레이용 총 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3...품질 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. 글로벌 시장에서 RoHS, REACH 및 기타 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4...장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
4인치 터치 TFT 화면 모듈 RGB SPI 사각형 480X480 TFT IPS LCD그림
핀 정의:
| PIN 번호 | 상징 | 세부 사항 |
| 1 | LED A | LED 안오드 |
| 2 | LED K1 | LED 카토드 |
| 3 | LEDK2 | LED 카토드 |
| 4 | GND | 토지 |
| 5 | VCI | 전력 공급 |
| 6 | 재설정 | 신호 재설정, 활동 하락 |
| 7 | NC | 연결이 없네 |
| 8 | NC | 연결이 없네 |
| 9 | SDA | SPI 데이터 신호 |
| 10 | SCK | 잠자리 시계 신호 |
| 11 | CS | SPI CHIP SELECT 신호 |
| 12 | PCLK | RGB 도트 클럭 신호 |
| 13 | DE | RGB 데이터 가능 신호 |
| 14 | VSYNC | RGB 프레임 동기화 신호 |
| 15 | HSYNC | RGB 라인 동기화 신호 |
| 16~33 | DB0~DB17 | RGB 데이터 신호 |
| 34 | GND | 토지 |
| 35 | TP_INT | 터치 중단 |
| 36 | TP_SDA | 터치 IIC 데이터 신호 |
| 37 | TP_SCL | 터치 IIC 시계 신호 |
| 38 | TP_RESET | 터치 리셋 신호 |
| 39 | TP_VCI | 터치 전원 공급 |
| 40 | GND | 토지 |

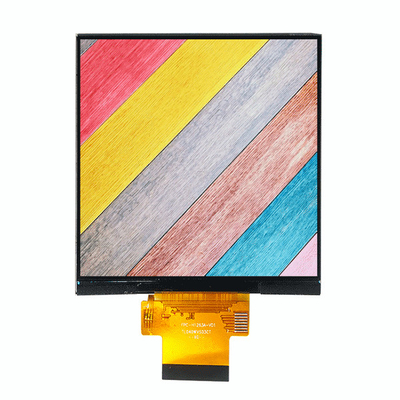

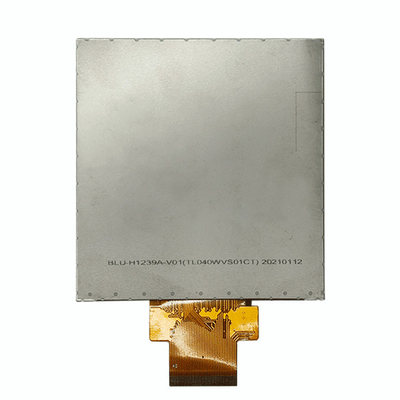

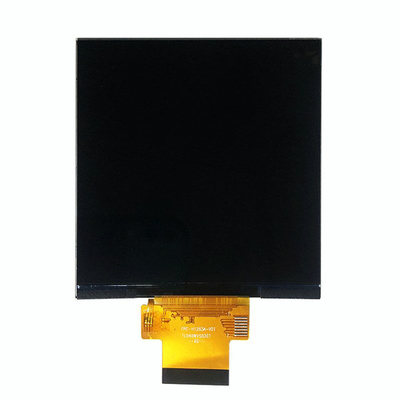

4인치 터치 TFT 화면 모듈 RGB SPI 사각형 480X480 TFT IPS LCD 제품 이미지
이 LCD 또한 CTP를 설계, pls 아래 사진을 증명 확인, 그것의 부분 번호는 SF-TC400B-8951A-CT입니다
당신 디자인에 대 한 제안 된 유사한 제품
|
|
세부 사항 | 우리 P/N |
|
|
CTP/PCAP (RGB+SPI 인터페이스) 와 함께 480*480 IPS 타입의 정사각형 TFT LCD | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 초상화형 TFT, MIPI 인터페이스, CTP/PCAP (RGB+SPI 인터페이스) |
SF-TC397H-8733A-CT |
|
|
480*800 초상화형 TFT LCD, 3선 SPI+RGB 24비트 인터페이스 | SF-TC397B-8774C-T |
