제품 상세 정보:
|
| 제품: | 5.7인치 TFT LCD 디스플레이 | 터치 스크린: | 없이 |
|---|---|---|---|
| 결의: | 640X480 | 관측 방향: | IPS 전체 시야각 |
| 드라이버 IC: | JD9168S | 핀 번호: | 40개 핀 |
| 연결: | 접속구의 형태 | 표면 휘도: | 500cd/m2(니트) |
| 인터페이스: | RGB | LED 수명: | 40,000시간 |
| 강조하다: | 640x480 TFT IPS 디스플레이 모듈,RGB 인터페이스 TFT IPS 디스플레이 모듈,5.7인치 TFT IPS 디스플레이 모듈 |
||
이 항목에 대해 SFTO570DX-7263AN
우리의 5.7인치 TFT IPS 디스플레이 모듈의 명확성과 생동감을 발견하십시오.이 고품질 디스플레이 모듈은 선명한 640x480 해상도를 제공합니다산업용 제어판에서 교육용 도구에 이르기까지 다양한 응용 분야에 적합 한 선명하고 상세한 이미지를 보장합니다.
주요 특징:
기술 사양:
이상적인 응용 프로그램:
이 5.7인치 TFT IPS 디스플레이 모듈은 고해상도, 밝기 및 내구성 균형을 필요로하는 애플리케이션에 적합합니다.당신은 당신의 산업 장비의 디스플레이 기능을 향상시키고 싶든, 매력적인 교육 설정을 만들거나 최신 프로젝트를 위해 사용자 친화적인 인터페이스를 개발, 이 디스플레이 모듈은 당신이 필요로하는 성능과 신뢰성을 제공합니다.
왜 우리 디스플레이 모듈을 선택합니까?
우리의 5.7인치 TFT IPS 디스플레이 모듈으로 시각 디스플레이를 업그레이드하고 품질과 성능의 차이를 경험하십시오.지금 주문하고 신뢰할 수 있고 고성능 디스플레이 솔루션으로 프로젝트를 향상시키기 위한 첫 번째 조치를 취하십시오..
제품 사양
| 항목 | 사양 | 단위 |
| LCD 타입 | TFT | - |
| 색상 표시 | 16.7M | - |
| 관측 방향 | IPS, 모든 관점 | 시간 |
| 작동 온도 | -30~+80 | °C |
| 저장 온도 | -30~+80 | °C |
| 모듈 크기 | 윤곽 도면 참조 | mm |
| 활동 영역 (W × H) | 115.20X8640 | mm |
| 점 수 | 640 x 480 | 점 |
| LCM 컨트롤러 | JD9168S | - |
| 전원 공급 전압 | 3.3 | V |
| 백라이트 | 3S7P-LED (백색) | pcs |
| 인터페이스 | RGB 인터페이스 | - |
외적 차원
절대 최고 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 |
| 공급 전압 전압 | VCC | -0.3 | 3.3 | V |
| 백라이트 공급 전압 | VLED | -0.3 | 6.0 | V |
| 작동 온도 | 위쪽 | -30 | 80 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
백라이트 특성
| 항목 | 기호 | 전형적 가치 | |
| 공급 전압 | VLED | 5V | |
| 공급 전류 | IL | 300mA | |
| 전력 소비 | PL | 1.5 - W | |
| PWM 제어 주파수 | FPDIM | 50KHz | |
| 백라이트 ON-OFF | 높은 |
VEN |
1.4 VLED V |
| 낮은 | 0~0.4V | ||
| PWM 제어 레벨 | 높은 |
VPDIM |
1.5V |
| 낮은 | 0~0.4V | ||
| 통일성 | ΔBp | 80% | |
| 수명 | 시간 | 40K 시간 | |
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 정의 |
| 1 | U/D | 난 | 패널 모듈의 위아래 스캔 방향 |
| 2 | NC | - | 연결이 없어 |
| 3 | HSYNC | 난 | RGB 인터페이스에서 수평 동기화 입력. |
| 4 ~ 6 | VLED | P | LED 드라이버에 전원 공급 |
| 7 | VCC | P | TFT에 전원 공급 |
| 8 | VSYNC | 난 | RGB 인터페이스에서 수직 동기화 입력 |
| 9 | DE | 난 | RGB 인터페이스에서 데이터 입력 |
| 10 | XL | 난 | 연결이 없어 |
| 11 | YU | 난 | 연결이 없어 |
| 12 | ADJ | 난 | PWM 신호 입력 핀 |
| 13-15 | B5-B3 | 난 | 블루 데이터 버스 |
| 16 | VSS | P | 땅. |
| 17~19 | B2-B0 | 난 | 블루 데이터 버스 |
| 20 | VSS | P | 땅. |
| 21~23 | G5-G3 | 난 | 녹색 데이터 버스 |
| 24 | VSS | P | 땅. |
| 25-27 | G2-G0 | 난 | 녹색 데이터 버스 |
| 28 | VSS | P | 땅. |
| 29-31 | R5-R3 | 난 | 빨간 데이터 버스 |
| 32 | VSS | P | 땅. |
| 33~35 | R2-R0 | 난 | 빨간 데이터 버스 |
| 36 | XR | 난 | 연결이 없어 |
| 37 | YD | 난 | 연결이 없어 |
| 38 | DCLK | 난 | RGB 인터페이스에서 픽셀 클럭 입력 |
| 39 | VSS | P | 땅. |
| 40 | L/R | 난 | 패널 모듈의 왼쪽/오른 스캔 방향 |

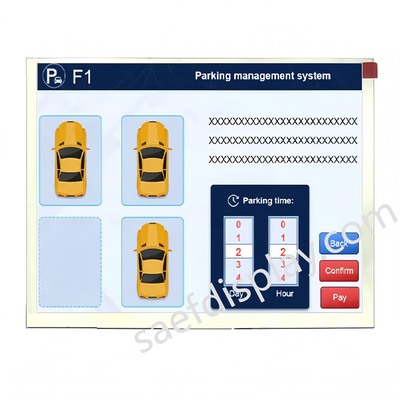

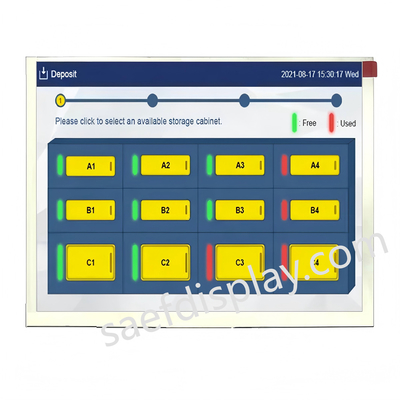

제품 이미지
