제품 상세 정보:
|
| 키워드: | 11.3인치 바 TFT | 결의: | 440x1920 |
|---|---|---|---|
| 인터페이스: | MIPI | 드라이버 IC: | SC7707 |
| 표면 휘도: | 520cd/m2(니트) | 터치 스크린: | 아니 |
| 관측 방향: | IPS, 모든 관점 | LED 수명: | 40,000시간 |
| 인증: | ISO9001:2015 / ISO14000:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 110.3인치 산업용 TFT 디스플레이,520cd/M2 산업용 TFT 디스플레이,16.7M 컬러 산업용 TFT 디스플레이 |
||
데이터 시트 다운로드
이 물건에 대해SFTO1130GX-7220AN
산업용 품질의 TFT 디스플레이, 11.3인치 화면과 16.7M 색상 (약 전체 RGB 색상 범위와 동등한) 디스플레이 기능,1920x440 픽셀의 해상도와 520cd/m2의 밝기로, 고화질, 고 밝기 디스플레이 장치는 산업 환경에 특별히 설계되었습니다. 다음은 자세한 제품 설명입니다:
이 11.3인치 산업용 TFT 디스플레이는 고해상도 디스플레이와 사용자 상호 작용이 필요한 애플리케이션에 이상적인 선택입니다.그리고 넓은 관점 특성.
특징
|
항목 |
내용 |
단위 |
| LCD | ||
| LCD 크기 | 11.3 | 인치 |
| 패널 타입 | IPS | -- |
| 표시 모드 | 보통 검은색 | -- |
| 색상 수 | 16.7M | -- |
| 시야 방향 | 오'클럭 | -- |
| 백라이트 | 화이트 LED x16in 평행 / 시리즈 | -- |
| NTSC | 70% | -- |
| 콘트라스트 비율 | 1000 | -- |
| 인터페이스 | MIPI 4Lanes | -- |
| 드라이버 IC | SC7707 | -- |
| 드라이버 IC RAM 크기 | 램이 적어 | 조금 |
| 광력 | 520 | cd/m2 |
| 윤곽 차원 | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| 액티브 영역 (W × H) | 57.948 ((H) x252.864 (V) | mm |
| 픽셀 배열 | RGB 스트립 | -- |
| 무게 | TBD | g |
| 점 수 | 440xRGBx1920 | 픽셀 |
| 픽셀 피치 | 43.9 ((H) * 3 * 131.7 ((V) | 음 |
| 작동 온도 | -20 +70 | °C |
| 저장 온도 | -30 +80 | °C |

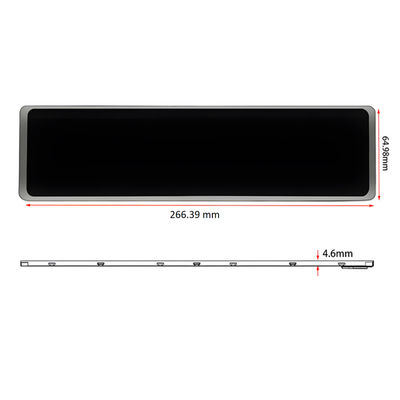

기계적 도면
핀 설명
| PIN 번호 | 상징 | 기능 |
| 1 | GND | 토지 |
| 2 | DSI-D0P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인0) |
| 3 | DSI-D0N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 0) |
| 4 | GND | 토지 |
| 5 | DSI-D1P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 1) |
| 6 | DSI-D1N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 1) |
| 7 | GND | 토지 |
| 8 | DSI-CLK P | DSI CLOCK 이차 신호 입력 핀 |
| 9 | DSI-CLK N | DSI CLOCK 이차 신호 입력 핀 |
| 10 | GND | 토지 |
| 11 | DSI-D2P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 2) |
| 12 | DSI-D2N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 2) |
| 13 | GND | 토지 |
| 14 | DSI-D3P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 3) |
| 15 | DSI-D3N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 3) |
| 16-17 | GND | 토지 |
| 18~19 | IOVCC (NC) | I/O 전원 공급 (NC) |
| 20~23 | NC | NC |
| 24 | 재설정 | 리셋 신호 핀 ( |
| 25-26 | NC | NC |
| 27 | GND | 토지 |
| 28-29 | LEDK | 백라이트 LED 카थो드 |
| 30 | GND | 토지 |
| 31 | NC | NC |
| 32-33 | GND | 토지 |
| 34 | NC | NC |
| 35~36 | LEDA | 백라이트 LED 애노드 |
| 37 | GND | 토지 |
| 38-39 | VDD | 전원 공급 |
| 40 | NC | NC |
백라이트 특성
흰색 LED × 16 평행/시리즈 (Ta = 25°C)
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 전압 | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| 통일성 | △Bp | - | 80 | - | - | % |
| LCD의 밝기 | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

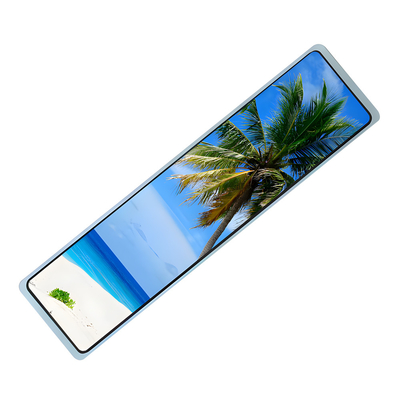

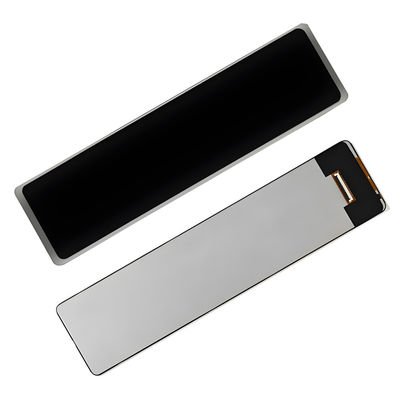

제품 이미지
