제품 상세 정보:
|
| 키워드: | 11.3인치 바 TFT | 결의: | 440x1920 |
|---|---|---|---|
| 인터페이스: | MIPI | 드라이버 IC: | SC7707 |
| 표면 휘도: | 520cd/m2(니트) | 터치 스크린: | 아니 |
| 관측 방향: | IPS, 모든 관점 | LED 수명: | 40,000시간 |
| 인증: | ISO9001:2015 / ISO14000:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 11.3인치 막대형 TFT LCD,440x1920 픽셀 바 타입 TFT LCD,IPS 바 타입 TFT LCD 디스플레이 |
||
데이터 시트 다운로드
이 항목에 대한 SFTO1130GX-7220AN
11.3인치 IPS TFT LCD 디스플레이, 해상도 440x1920 픽셀, MIPI 4채널 인터페이스가 장착되어 있습니다.고해상도와 광각 디스플레이가 필요한 애플리케이션에 특별히 설계된 디스플레이 모듈입니다.이 제품의 자세한 소개는 아래와 같습니다.
이 11.3인치 바 IPS TFT LCD 디스플레이는 고해상도 디스플레이와 사용자 상호 작용이 필요한 애플리케이션에 이상적인 선택입니다.그리고 넓은 관점 특성.
특징
|
항목 |
내용 |
단위 |
| LCD | ||
| LCD 크기 | 11.3 | 인치 |
| 패널 타입 | IPS | -- |
| 표시 모드 | 보통 검은색 | -- |
| 색상 수 | 16.7M | -- |
| 시야 방향 | 오'클럭 | -- |
| 백라이트 | 화이트 LED x16in 평행 / 시리즈 | -- |
| NTSC | 70% | -- |
| 콘트라스트 비율 | 1000 | -- |
| 인터페이스 | MIPI 4Lanes | -- |
| 드라이버 IC | SC7707 | -- |
| 드라이버 IC RAM 크기 | 램이 적어 | 조금 |
| 광력 | 520 | cd/m2 |
| 윤곽 차원 | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| 액티브 영역 (W × H) | 57.948 ((H) x252.864 (V) | mm |
| 픽셀 배열 | RGB 스트립 | -- |
| 무게 | TBD | g |
| 점 수 | 440xRGBx1920 | 픽셀 |
| 픽셀 피치 | 43.9 ((H) * 3 * 131.7 ((V) | 음 |
| 작동 온도 | -20 +70 | °C |
| 저장 온도 | -30 +80 | °C |

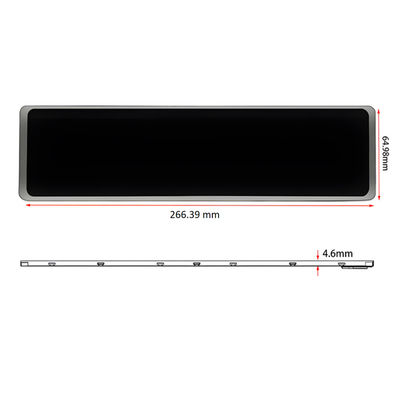

기계적 도면
핀 설명
| PIN 번호 | 상징 | 기능 |
| 1 | GND | 토지 |
| 2 | DSI-D0P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인0) |
| 3 | DSI-D0N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 0) |
| 4 | GND | 토지 |
| 5 | DSI-D1P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 1) |
| 6 | DSI-D1N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 1) |
| 7 | GND | 토지 |
| 8 | DSI-CLK P | DSI CLOCK 이차 신호 입력 핀 |
| 9 | DSI-CLK N | DSI CLOCK 이차 신호 입력 핀 |
| 10 | GND | 토지 |
| 11 | DSI-D2P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 2) |
| 12 | DSI-D2N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 2) |
| 13 | GND | 토지 |
| 14 | DSI-D3P | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 3) |
| 15 | DSI-D3N | DSI 데이터 디퍼셜 신호 입력 핀 (데이터 레인 3) |
| 16-17 | GND | 토지 |
| 18~19 | IOVCC (NC) | I/O 전원 공급 (NC) |
| 20~23 | NC | NC |
| 24 | 재설정 | 리셋 신호 핀 ( |
| 25-26 | NC | NC |
| 27 | GND | 토지 |
| 28-29 | LEDK | 백라이트 LED 카थो드 |
| 30 | GND | 토지 |
| 31 | NC | NC |
| 32-33 | GND | 토지 |
| 34 | NC | NC |
| 35~36 | LEDA | 백라이트 LED 애노드 |
| 37 | GND | 토지 |
| 38-39 | VDD | 전원 공급 |
| 40 | NC | NC |
백라이트 특성
흰색 LED × 16 평행/시리즈 (Ta = 25°C)
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 전압 | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| 통일성 | △Bp | - | 80 | - | - | % |
| LCD의 밝기 | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

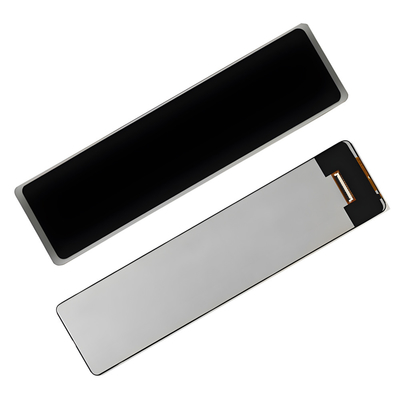

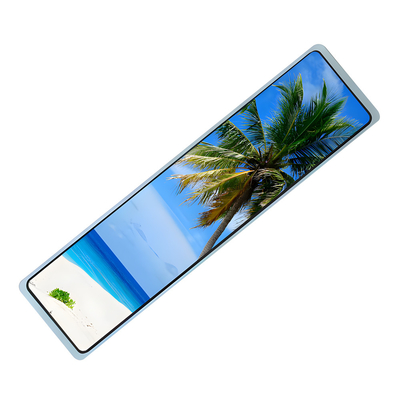

제품 이미지
이 11.3인치 바 TFT 모니터는 국제 시장에서 얼마나 경쟁력 있는가요?
11.3 인치 바 IPS TFT LCD 디스플레이는 440x1920 픽셀의 해상도를 가지고 있으며 MIPI 4 채널 인터페이스를 갖추고 있습니다. 국제 시장에서의 경쟁 분석은 다음과 같습니다.
1. * * 용량과 기술 선도성 * *: Omdia의 분석에 따르면 BOE, TCL Huaxing Optoelectronics와 같은 중국 패널 제조업체는그리고 Huike는 평면 디스플레이 산업을 주도하고 있습니다.이 제조업체의 용량 확충과 기술 개선은 이 제품에 대한 강력한 기술 지원과 용량 보장을 제공합니다.
2* * 시장 수요 증가 * *: 글로벌 TFT LCD 생산 용량이 계속 증가할 것으로 예상되며 시장 수요가 확대되고 있음을 나타냅니다.큰 크기의 LCD 패널의 출하 증가와 함께, 11.3인치 바 스크린의 시장 수요가 더 증가할 것으로 예상됩니다.
3높은 산업 집중: 글로벌 TFT LCD 산업은 높은 집중력을 가지고 있으며 SAEF 기술은 세계 시장에서 중요한 위치를 차지하고 있습니다.이는 11개국의 시장 진흥과 브랜드 구축에 유리한 조건을 제공합니다.0.3인치 바 스크린
4제품 차별화: 11.3인치 스트립 화면의 고 해상도 및 MIPI 인터페이스는 특정 응용 분야에서 차별화된 장점을 제공합니다.산업 자동화 및 의료 장비와 같은 고급 시장.
5. * * 국제 브랜드 영향력 * *: 세계 시장에서 SAEF 기술의 시장 점유율이 증가함에 따라 우리의 브랜드 영향력도 향상되고 있습니다.국제 시장의 인정을 향상시키는 데 도움이되는 110.3인치 바 스크린
6* * 가격 경쟁력 * *: 중국 패널 제조업체의 규모 경제 및 비용 통제 능력은 국제 시장에서 경쟁력있는 가격으로 11.3 인치 막대 화면을 만듭니다.
7* * 글로벌 공급망 통합 * *: 글로벌 공급망에 중국 패널 제조업체의 통합 능력은 공급망 효율성과 응답 속도를 향상시키는 데 도움이 될 수 있습니다.3인치 스트립 스크린.
요약하자면, 11.3인치 스트립 IPS TFT LCD 디스플레이는 국제 시장에서 강력한 경쟁력을 가지고 있습니다.주로 선도적인 생산 용량과 기술 등의 장점으로 인해, 시장 수요 증가, 높은 산업 집중, 제품 차별화, 국제 브랜드 영향력 증가, 가격 경쟁력 및 글로벌 공급망 통합.
