제품 상세 정보:
|
키워드: | 3.9"인치 바형 TFT | 터치 화면: | 맞춤형 |
---|---|---|---|
결의: | 480x128 | 커버 글라스 차원: | 사용자 정의를 위한 선택 사항 |
인터페이스: | RGB는 조화시킵니다 | 표면 휘도: | 500cd/m2(니트) |
LED 수명: | 40,000시간 | 핀: | 40개 핀 |
관측 방향: | 12:00 | 연결: | ZIF/플러깅 커넥터 유형 |
운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
강조하다: | 3.9 인치 직사각형 형태 TFT LCD,40개 핀 직사각형 형태 TFT LCD,480x128 40 핀 TFT 디스플레이 |

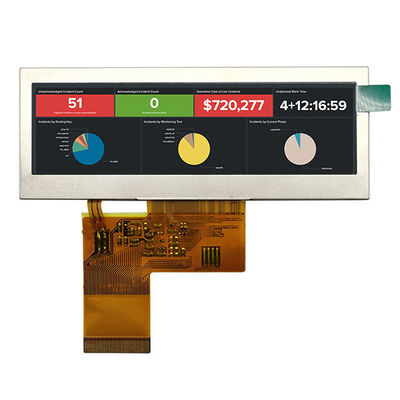

3.9 인치 바 타입 480x128 터치 TFT LCD 디스플레이 40 핀 RGB 인터페이스 제품 소개
제품 빠른 세부 사항:
1LCD 크기: 3.9 ′′ TFT
2해상도: 480x128
3관점: 자유
4커리어 크기: 105.5x40.64x2.95mm
5LCD 형태: 막대기 타입
6LCD 인터페이스 타입: RGB
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: RTP 또는 CTP 사용자 정의
제품 특징:
1. SF-TO390B-8960A-N TFT LCD 모듈은 3.9 인치 직사각형 480xRGBx128 풀 컬러 바 타입 TFT 모듈입니다..
2이 모듈은 RGB 인터페이스를 지원 합니다. SF-TO390B-8960A-N 모델은 모듈 크기가 105.5x40.64x2.95 mm이고 액티브 영역 크기는 95.04x25.34 mm입니다.
3SF-TO390B-8960A-N는 모듈에 ST7282A 컨트롤러와 통합되어 있으며, 논리 공급 전압은 2.6V에서 3.3V까지 있습니다.
4. SF-TO390B-8960A-N는 500cd / m2 (nits) 표면 밝기로,이 LCD 디스플레이 모듈은 20 °C에서 + 70 °C의 온도에서 작동 할 수 있습니다.
5이 3.9" TFT LCD는 저항 터치 화면과 용량 터치 화면으로 사용자 정의 디자인을 할 수 있습니다.
키워드: | 3.9인치 바 타입 TFT LCD 디스플레이 | 터치 화면: | 사용자 정의 |
---|---|---|---|
결의: | 480x128 | 커버 유리 크기: | 사용자 정의 |
인터페이스: | RGB | 표면 밝기: | 500 Cd/m2 (니트) |
LED 수명: | 401000시간 | 핀: | 40 핀 |
관측 방향: | 12시 | 연결: | ZIF / 플러그 |
작동 온도: | 20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
제품 장점:
1시장에서 TFT LCD 패널의 주류 측면 비율은 4:3 또는 16:9그러나 일부 응용 프로그램에서 표시 패널의 바 타입 모양은 필요한 정보를 표시하기 위해 현재 주류 4:3 또는 16:9보다 훨씬 낫습니다.
2우리는 3.9인치, 4.6인치 및 5.2인치의 크기를 포함한 다양한 크기의 바 타입 TFT (stretched bar LCD display) 를 제공합니다.특히 산업용 애플리케이션에 대한 고객의 요구 사항을 충족하기 위해.
3.우리는 아래와 같이 이러한 바 타입 TFT에서 더 파생 솔루션을 개발합니다: 1- 프레임 버전 옵션에 나사 구멍이 있습니다. 2- 용량 터치 패널 또는 저항 터치 패널 옵션.3- 고 밝기 버전 옵션.
4. IPS 풀 뷰 앵글 ((80/80/80/80). 매우 좋은 뷰 앵글. 각종 애플리케이션에 적합합니다.
5배경 색상, 밝기, 보는 각도, 강도 등의 우수한 디스플레이 성능
6-20°C에서 +70°C까지의 높은 온도와 산업용 품질 수준.
7가격 경쟁력 있는 솔루션 LCD 산업에서 같은 종류 중 좋은 품질.
8설치와 유지보수가 쉽죠.
응용 프로그램:
이 LCD 모듈은 높은 품질과 다채로운 이미지를 필요로 하는 임베디드 시스템, 산업 장치, 보안 및 휴대용 장비에 사용할 수 있습니다.SAEF 바 타입 TFT-LCD 디스플레이는 산업 장비에 적합합니다., 자동차 애플리케이션, 서버 시스템, POS 시스템, 동적 정보 디스플레이 및 광고 디스플레이.
바 타입 3.9" 480x128 TFT 디스플레이 도면
- 아니 | 기호 | 설명 |
---|---|---|
1 | VLED- | 백라이트 LED 카थो드 |
2 | VLED+ | 백라이트 LED 애노드 |
3 | GND | 시스템 지상 |
4 | VCC | 논리 작동용 전원 공급 장치 |
5~12 | R0~R7 | 데이터 버스 |
13~20 | G0~G7 | 데이터 버스 |
21~28 | B0~B7 | 데이터 버스 |
29 | GND | 시스템 지상 |
30 | DCLK | 픽셀 시계 신호 |
31 | DISP | 켜고 끄는 제어 장치 표시 |
32 | HSYNC | 수평 동기화 신호 |
33 | VSYNC | 시그널 동기화 |
34 | NC | 연결이 없습니다 (DE 옵션) |
35 | NC | 연결이 안 돼 |
36 | GND | 시스템 지상 |
37 | XR | 오른쪽 전극 |
38 | YD | 바닥 전극 |
39 | XL | 왼쪽 전극 |
40 | YU | 최상 전극 |
