제품 상세 정보:
|
| 제품: | 1.3인치 TFT+PCB | PCB: | 7개의 헤더 핀 PCB |
|---|---|---|---|
| 결의: | 240x240 도트 | 커버 글라스: | 사용자 정의 |
| 관측 방향: | IPS 무료 시야각 | 인터페이스: | SPI 인터페이스 |
| 핀 번호: | 7개 핀 | 연결: | 헤더 핀 |
| 표면 휘도: | 250cd/m2(니트) | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | 1.3" TFT LCD 디스플레이 스크린,240x240 TFT LCD 디스플레이,SPI LCD 디스플레이 화면 모듈 |
||
1.3인치 TFT LCD 모듈, 240x240 IPS 65K 풀 컬러 3.3V SPI 인터페이스,
51 STM32 Ar duino DIY용 루틴
SPI에서 시리즈 칩은 SPI 인터페이스 신호를 일련 신호로 변환 할 수있는 다기능 칩으로 외부 장치를 연결하고 통신을 달성하는 데 사용할 수 있습니다.SPI에 일련 포트 칩은 고속 전송의 장점을 가지고 있습니다., 낮은 전력 소비, 사용 편의성, 컴퓨터 하드웨어, 가전제품 및 산업 제어와 같은 응용 시나리오에서 사용할 수 있습니다.
이 1.3 인치 TFT LCD 디스플레이 모듈은 SPI 시리즈 커넥터와 함께 7 핀 디스플레이 화면입니다. 이 TFT 디스플레이는 각 픽셀에 반도체 스위치를 제공하며, 이는 펄스로 직접 제어됩니다.따라서, 각 노드는 상대적으로 독립적이며 지속적으로 제어 할 수 있습니다. 이는 디스플레이의 응답 속도를 향상시킬뿐만 아니라 정확한 제어도 가능하게합니다.디스플레이 포인트 크기는 240 * 240이 모듈의 작동 전압은 3.3V입니다.IC 드라이버는 ST7789이며 디스플레이 영역 크기는 23입니다..4 * 23.4mm; TFT 모듈 크기: 27.5 * 39mm.
특징
| 항목 |
내용 |
| 부문 번호 | SFTM130JY-7181AN |
| LCD 크기 | 10.3 인치 (횡단선) |
| 표시 모드 | 보통은 검은색 |
| 결의 | 240 ((H) RGB x 240 ((V) |
| 도트 피치 | 00.0975 (H) × 0.0975 ((V) mm |
| 활동 영역 | 23.4 ((H) x 23.4 (V) mm |
| 모듈 크기 | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| 색상 배열 | RGB 수직 스트립 |
| 인터페이스 | SPI |
| 드라이브 IC | ST7789 |
| 광력 | 250 (TYP) cd/m2 |
| 관측 방향 | 모든 뷰, IPS |
| 백라이트 | 2 흰색 LED |
| 운영 임시 | -20°C ~ + 70°C |
| 저장 온도 | -30°C ~ + 80°C |
| 무게 | TBD |
윤곽 그림
핀 정의
| - 아니 | 이름 | I/O | 설명 |
| 1 | VCC | P | 칩의 전원 공급, DC 3.3-5V |
| 2 | GND | P | 토지 |
| 3 | SCL | 난 | 세리얼 클럭 핀 (SPI) |
| 4 | SDA | I/O | 일련 데이터 핀 (SPI) |
| 5 | RES# | 난 | 신호 입력을 재설정해 |
| 6 | DC | 난 | 데이터 / 명령 제어 핀,SPI 선택 / 명령 선택 |
| 7 | BLK | 난 | 백라이트 제어, 기본 부동, 낮은 수준 |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전압 | Vf | 3.0 | 3.2 | 3.4 | V |
| 전류 | 만약 |
-- |
20 |
-- |
mA |
| 운용 수명 | -- | -- | 40000 |
-- |
시간 |
광학적 특성
| 항목 | 기호 | 측정 조건 | 미네 | 타이프. | 맥스 | 단위 | |
| 반응 시간 | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
관점 |
θ |
φ = 0o | 25 oC | - | 80 | - |
그레그 |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| 콘트라스트 비율 | CR | - | 25 oC | 800 | - | - | |
| CIE 좌표의 색상 | 흰색 | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| 빨간색 | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
녹색 |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
파란색 |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| 송수신 (극화 장치) | 4. 18 | 4.65 | % | ||||

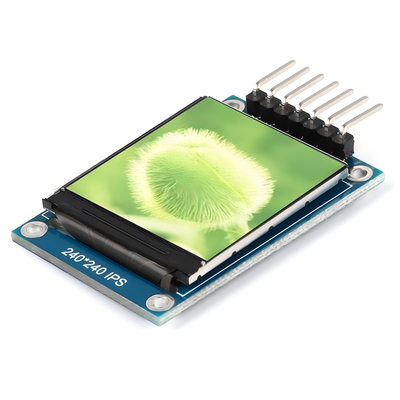

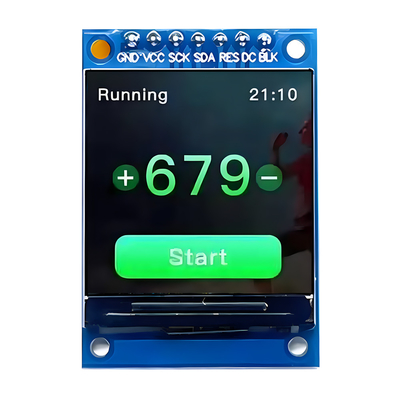

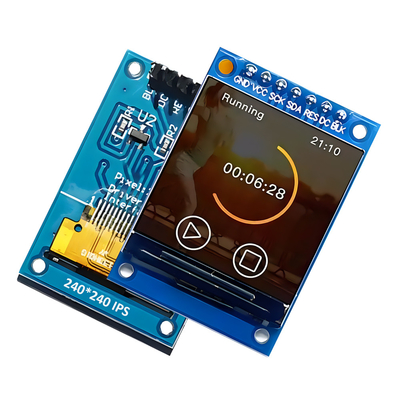

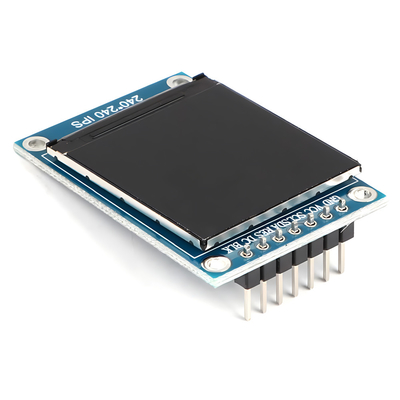

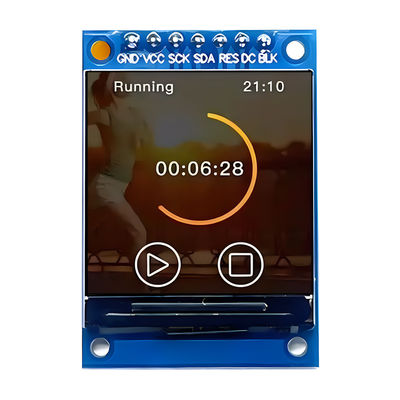

제품 이미지
신뢰성 검사
| 테스트 항목 |
시험 상태 |
검사 후 검사 |
| 고온 작업 | 85°C 96시간 동안 |
테스트가 완료된 후, 테스트된 LCD 샘플은 기능 및 시각 검사를 하기 전에 정상 실내 온도 및 습도 환경에서 2-4시간 이상 보관해야 합니다.표본은 다음의 결함을 가질 수 없습니다.: 2테스트 모듈은 테스트 프로젝트 중 하나에만 사용할 수 있습니다. |
| 낮은 온도 작업 | -30°C 96시간 동안 | |
| 고온 저장장 | 85°C 96시간 동안 | |
| 낮은 온도 저장 | -30°C 96시간 동안 | |
| 고온 작업 습도 작업 | 60°C, 90%RH 72시간 | |
| 열 충격 | -10°C (30분) ~+25°C (5분) ~+60°C (30분) 10회 주기 동안 | |
| 진동 테스트 (운동하지 않음) |
주파수: 10~55Hz10.0mm 스파이 시간: 11분 시험 기간: X, Y, Z 각 방향에 6 회로 |
|
| 정전력 시험 | 터치 ±4KV, 공기 터치 ±8KV |
