제품 상세 정보:
|
| 제품: | 0.85인치 소형 TFT IPS | 결의: | 128x128 화소 |
|---|---|---|---|
| 드라이버 IC: | NV3023A 또는 동급 | 개요는 흐려집니다.: | 17.6 x 20.6 x 1.45mm |
| 터치 스크린: | 터치 없이 | 커버 글라스: | 사용자 정의 |
| 관측 방향: | 모든 시야각 IPS | 인터페이스: | MCU 8비트(맞춤형) |
| 연결: | 납땜식 | 핀 번호: | 28핀(맞춤형) |
| 표면 휘도: | 350cd/m2(니트) | 백라이트 타입: | 백색 LED |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.85 평방 인치 LCD 디스플레이,128X128 케케묵은 LCD 디스플레이,MCU 128x128 LCD 디스플레이 |
||
** 데이터 시트 다운로드 **

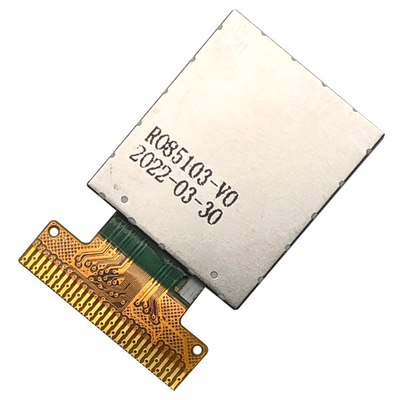

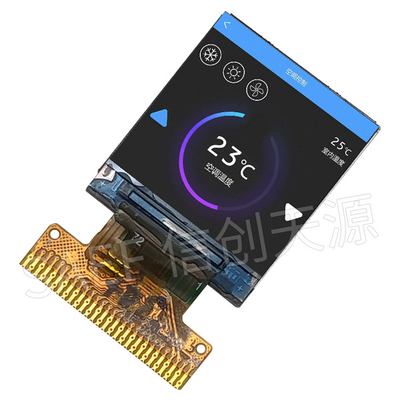

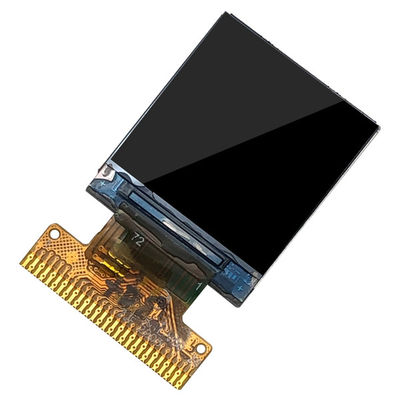

제품 설명: 0.85 "인치 128x128 평면형 IPS TFT LCD MCU 인터페이스 디스플레이
우리의 콤팩트 0.85인치 128x128인치 사각형 타입 IPS TFT LCD 디스플레이를 소개합니다. 다양한 임베디드 애플리케이션에 적합한 고해상도 화면입니다.이 고품질 디스플레이는 맑고 생동감 넘치는 128x128 픽셀 해상도를 갖추고 있습니다, 날카로운 명료성과 풍부한 색상으로 당신의 시각을 생생하게 만듭니다.
주요 특징:
컴팩트 크기:이 디스플레이는 직사각형으로 0.85인치밖에 안 되는 크기로, 웨어러블 기기, 휴대용 기기, IoT 애플리케이션 등 공간이 제한된 프로젝트에 이상적입니다.
IPS 기술:In-Plane Switching (IPS) 패널은 넓은 시각 각도와 우수한 색상 재생을 제공하여 다양한 관점에서 일관된 이미지 품질을 보장합니다.
고해상도:128x128 픽셀 해상도는 선명하고 상세한 이미지를 제공하여 그래픽이 많은 응용 프로그램 및 원활한 사용자 인터페이스에 적합합니다.
쉽게 통합:MCU 인터페이스로 설계된 이 LCD 디스플레이는 마이크로컨트롤러에 대한 연결을 단순화하여 기존 시스템에 쉽게 통합할 수 있습니다.
다재다능한 응용:스마트 기기, 로봇, 소비자 전자제품, 그리고 콤팩트 디스플레이 솔루션을 필요로 하는 모든 프로젝트에서 사용하기에 완벽합니다.
낮은 전력 소비:효율성을 위해 설계된 이 디스플레이는 최소한의 전력을 소비하여 휴대용 기기의 배터리 수명을 연장합니다.
강력한 성능:내구성 높은 구조와 안정적인 성능으로, 이 디스플레이는 다양한 환경에서 장수성과 신뢰성 있는 사용을 위해 설계되었습니다.
우리의 0.85인치 128x128인치 사각형 타입 IPS TFT LCD MCU 인터페이스 디스플레이로 프로젝트를 업그레이드하고 크기와 품질, 기능의 완벽한 혼합을 경험하세요!
| 특징 | 세부 사항 | 단위 |
| 디스플레이 크기 (횡단선) | 0.85 | 인치 |
| LCD 타입 | α-Si TFT | - |
| 표시 모드 | IPS / 송신기 / 보통 검은색 | - |
| 결의 | 128RGB x 128 | - |
| 방향 표시 | 모두 | 최고의 이미지 |
| 모듈 개요 | 17.6 (H) ×20.6 (V) ×1.45 (T) (1번 참고) | mm |
| TP 윤곽 | 제1호 | mm |
| TP 관측 영역 | 제1호 | mm |
| TP 활동 영역 | 제1호 | mm |
| 활동 영역 | 15.2064 (H) ×15.2064 ((V) | mm |
| 관측 구역 | 제1호 | mm |
| 색상 표시 | 65K | - |
| 인터페이스 | 4-SPI | - |
| 드라이버 IC | NV3023A | - |
| 작동 온도 | - 2060 | oC |
| 저장 온도 | -30 ₹70 | oC |
| 무게 | TBD | g |
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산에 대해 4-6 주. 디자인 된 제품에 대해, 카운터 도면 제안에 대해 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 확인을 위해 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯데입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인 후 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 작은 양으로 새로운 주문으로 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 전화를 포함하여 해결책을 논의 할 수 있습니다..
외부 차원
인터페이스 핀 정의
| 아니 | 상징 | 기능 |
| 1 | GND | 전력 지각 |
| 2-6 | NC | T결합하지 않습니다 |
| 7 | GND | 전력 지각 |
| 8 | VDD | 아날로그 전원 공급, VDD=2.5V~3.3V |
| 9 | IM2 | IM2=11,MCU 평행 인터페이스; IM2=01,시리얼 인터페이스 |
| 10 | SPI4W | SPI4W=0, 3선 SPI 또는 2선 데이터 라인 SPI 활성화; SPI4W=1, 4선 SPI 활성화. |
| 11 | CS | 칩 선택 핀; 낮은 활성화, 높은 비활성화. |
| 12 | 재설정 | 이 신호는 장치를 다시 설정 하 고 제대로 칩을 초기화 하기 위해 적용되어야 합니다. 신호는 낮은 활성입니다. |
| 13 | D/C | MCU 병렬 인터페이스에서 데이터 / 명령 선택 핀을 표시합니다. 이 핀은 4선 직렬 인터페이스에서 시계로 사용됩니다. |
| 14 | WR | MCU 평행 인터페이스를 쓰기, 4선 직렬 인터페이스에서 데이터 / 명령 선택 핀을 표시합니다. |
| 15 | 연구 및 개발 | MCU 평행 인터페이스 읽기 |
| 16 | D0 | MCU 평행 인터페이스 데이터,SPI는 SDA를 사용해야 합니다. |
| 17-23 | D1-D7 | MCU 병렬 인터페이스 데이터 |
| 24 | NC | 연결이 안되네요 |
| 25 | IOVCC | I/O 시스템 전원 공급. IOVCC= 1.65V~3.3V |
| 26 | LEDA | LED 아노드 |
| 27 | NC | 연결이 안되네요 |
| 28 | LEDK | LED 카थो드 |
절대 최대 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 | |
| 공급 전압 | 전원 공급 | VDD | -0.3 | +46 | V |
| 아날로그 | - | - | - | V | |
| IO | IOVDD | -0.3 | +46 | V | |
| 입력 전압 | Vi | -0.3 | IOVDD+03 | V | |
| 저장 온도 | T stg | -30 | +70 | oC | |
| 작동 온도 | 오프 | - 20 | +60 | oC | |
| 저장용 습도 |
H stg |
10 | 참고 1 | % RH | |
| 작동 습도 | H op | 10 | 참고 1 | % RH | |
전기 사양
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 | |
| 공급 전압 | 전원 공급 | VDD | 2.4 | 2.8 | 3.3 | V |
| 아날로그 | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 10.8/2.8 | 3.3 | V | |
| 논리 낮은 입력 전압 | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| 논리 높은 입력 전압 | HIV | 0.7IOVDD | - | IOVDD | V | |
| 논리 저출력 전압 | VOL | - | - | 0.2IOVDD | V | |
| 논리 높은 출력 전압 | VOH | 0.8IOVDD | - | - | V | |
| 현재 소비 | 정상 표시 | IVDD | - | 3.5 | - | mA |
| 대기 모드 | IVDD | - | 10 | - | uA | |
| 프레임 주파수 | fFR | - | 60 | - | Hz | |
광학적 사양
| 백라이트 켜고 (전달 모드) | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 미네 | 타이프. | 맥스 | ||||||
| 표면의 밝기 (If =20mA) |
Lv |
보통 보는 것 각 θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| 콘트라스트 비율 | CR | - | 600 | - | - | |||
| 반응 시간 | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
염색성 전달성 |
빨간색 | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| 녹색 | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| 파란색 | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| 흰색 | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
| 관점 | 수평적 | θX+ |
중앙 CR≥10 |
- | 80 | - |
젠장 |
|
| θX- | - | 80 | - | |||||
| 수직 | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC 비율 (Gamut) | - | - | - | 60 | - | % | ||
