제품 상세 정보:
|
| 제품: | 1.54인치 TFT LCD | 터치 화면: | 없이 |
|---|---|---|---|
| 결의: | 240x240 도트 | 커버 글라스: | 사용자 정의 |
| 관측 방향: | IPS, 모든 관점 | 인터페이스: | SPI 인터페이스 |
| 핀 번호: | 10개 핀 | 연결: | 플러그 |
| 표면 휘도: | 250cd/m2(니트) | LED 수명: | 40,000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | Rohs 및 Reach 준수 |
| 강조하다: | SPI 인터페이스 사각형 LCD 디스플레이,240*240 점 사각형 LCD 디스플레이,1.54 평방 인치 LCD 디스플레이 |
||
IPS TFT 1.54 인치, SPI TFT LCD 1.54 인치 제품 소개
사각형 디스플레이 화면은 1의 측면 비율을 가진 특별한 LCD 제품을 의미합니다.1, 고객의 디자인에 따라 사용자 정의 및 절단 할 수 있습니다. 초고층 전체 크기와 높은 밝기로, 평면 화면 디스플레이는 점차 사람들의 관심을 끌고 있습니다.장시간 표시, 그리고 좋은 열 분산. SAEFDISPLAY는 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4", 그리고 7.6 "의 크기의 사각형 디스플레이를 제공 할 수 있습니다.스마트 홈 기기, 그리고 다른 특수 설치 환경.
SFTO154JY-7166AN는 1.54인치 대각선 크기와 240x240 해상도의 풀 컬러 정사각형 TFT LCD 디스플레이입니다. 이 모듈은 SPI 인터페이스를 지원합니다.사용자가 프로그램하고 사용할 수 있도록 매우 편리하게. SFTO154JY-7166AN의 모듈 크기는 31.52 x 33.72mm이며 활성 영역 크기는 27.72 x 27.72mm입니다. 그것은 ST7789P3에 의해 제어되며 논리 전원 공급 전압 범위는 3.0V에서 3.6V입니다.
이 사각형 TFT LCD는 -20 °C에서 +70 °C의 온도 범위 내에서 작동 할 수 있으며 저장 온도 범위는 -30 °C에서 +80 °C입니다.SFTO154JY-7166AN은 새로 설계된 저항성 터치 스크린 (RTP) 또는 용량 터치 스크린으로 장착할 수 있습니다..
특징
| 항목 | 사양 | 단위 |
| 표시 모드 | 보통 검은 색, 전파 | / |
| 관측 방향 | 모두 | / |
| 색상 | 262K | / |
| 드라이브 IC | ST7789 | / |
| 인터페이스 타입 | 4 와이어 SPI | / |
| 차원 도표 | 31.52 (W) x 33.72 (H) x 1.94 (T) |
mm |
| LCD 액티브 영역 | 27.72 (W) x 27.72 (H) |
mm |
| 결의 | 240 RGB ((H) x 240 ((V) | 픽셀 |
| 픽셀 피치 | 0.1155 ((W) × 0.1155 ((H) |
mm |
IPS TFT 1.54 인치, SPI TFT LCD 1.54 인치제품 도면
핀 정의
|
핀. 아니. |
기호 | 설명 |
| 1 | GND | 토지 |
|
2 |
D/C |
레지스터를 선택 D/C= ∆ 1 ∆: 데이터를 표시합니다. D/C=0: 명령 데이터 |
| 3 | CS |
칩 선택 핀 (~) |
| 4 | SCL | 연쇄 시계 핀 |
| 5 | SDA | 일련 데이터 입력 / 출력 |
| 6 | 재설정 | LCM 리셋 핀 |
| 7 | VCC | 아날로그용 전원 공급 장치 (2.8V-3.3V) |
| 8 | GND | 토지 |
| 9 | LEDA | 백라이트 안오드 |
| 10 | LEDK | 백라이트 카토드 |
최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 공급 전압 | VCC | -0.3 | 4.6 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 습도 | RH |
-- |
90% (최대 60C) | RH |
전기 특성
| 매개 변수 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 논리 공급 전압 | IOVCC | 1.65 | 10.8/2.8 | 3.3 | V |
| 아날로그 공급 전압 | VCC | 2.6 | 2.8 | 3.3 |
-- |
| 입력 전류 | 확인 |
-- |
20 |
-- |
mA |
| 광력 |
-- |
250 |
-- |
Cd/m2 |
광학적 사양
| 매개 변수 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 | ||
|
관점 범위 |
수평 | Θ3 |
CR>10 |
75 | 80 | - | 젠장 | |
| Θ9 | 75 | 80 | - | 젠장 | ||||
| 수직 | Θ12 | 75 | 80 | - | 젠장 | |||
| Θ6 | 75 | 80 | - | 젠장 | ||||
| 콘트라스트 비율 |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| 전염성 | tr |
- |
4.6 | 5.4 |
- |
% | ||
| 색상 범주 |
CG |
- |
45 |
50 |
- |
% | ||
|
재생산색상 |
빨간색 |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| RY | 0.300 | 0.282 | 0.660 | - | ||||
|
녹색 |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| GY | 0.514 | 0.544 | 0.574 | - | ||||
|
파란색 |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| 에 의해 | 0.125 | 0.155 | 0.185 | - | ||||
| 백색성 | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| 와이 | 0.304 | 0.334 | 0.364 |
- |
||||
| 반응 시간 | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

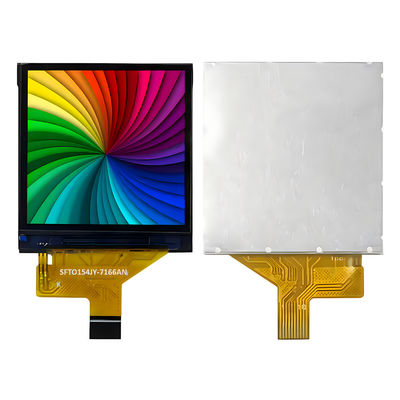

IPS TFT 1.54 인치, SPI TFT LCD 1.54 인치제품 이미지
신뢰성 테스트 조건
| 아니 |
항목 |
조건 | 기준 |
|
1 |
높은 온도(작동하지 않는 테스트) |
80°C*240시간 |
결함 없는 방 온도에서 작동 함수는 허용 (시험 전 및 후의 LCM의 IDD는 사양을 따라야 합니다.
|
|
2 |
낮은 온도(작동하지 않는 테스트) |
-30°C*240시간 |
|
|
3 |
높은 온도/습기 상태에서 작동하지 않는 시험 |
60°C*90%RH*240시간 | |
|
4 |
고온 작동 테스트
|
70°C*240시간 |
|
|
5 |
낮은 온도 작동테스트 |
-20°C*240시간 |
|
| 6 | 열 충격 시험 | -20 °C (30분) <>70 °C (30분) * 10주기 |
