제품 상세 정보:
|
| 제품: | 2.4 인치 IPS TFT 디스플레이 | 터치 스크린: | 저항식 터치스크린 |
|---|---|---|---|
| 결의: | 240*320 | 관측 방향: | 모든 시야 각도 |
| 인터페이스: | MCU(사용자 정의 가능) | 핀 번호: | 25핀(사용자 정의 가능) |
| 연결: | 플러그인(사용자 정의 가능) | 표면 휘도: | 800 cd/m2 (사용자 정의 가능) |
| 드라이버 IC: | ST7789V | LED 수명: | 40,000시간 |
| 운영 임시: | -20°C ~ +70°C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.4 인치 TFT LCD 디스플레이,240X320 저항성 터치 스크린 모듈,800nits IPS TFT LCD 디스플레이 |
||
SF-TC240H-8269B-T 사양 (2019-12-12) _20...
설명
SAEF TECHNOLOGY SF-TC240H-8269B-T는 직선 크기가 2.4인치인 IPS형 TFT LCD 디스플레이입니다. 디스플레이 해상도는 240x320 QVGA이며, IPS 기술을 사용함으로써제품은 모든 방향에서 80도 관측 각도를 가지고 있습니다.이 제품의 외부 차원은 ST7789V 드라이버 IC와 MCU 인터페이스를 사용하여 60.26 * 42.72 * 3mm입니다. 이 제품의 작업 온도 범위는 -20 ° C ~ + 70 ° C입니다.대부분의 제품 애플리케이션의 요구 사항을 충족시킬 수 있습니다.이 제품은 저항성 터치 스크린 (RTP) 이 장착되어 있으며, 사용이 더 편리하며 매우 좋은 사용자 경험을 제공합니다.
특징
|
종류:
|
2.4인치 TFT IPS LCD
|
|
표시 크기:
|
60.26 * 42.72 * 3mm
|
|
원산지:
|
광둥, 중국
|
|
브랜드 이름:
|
SAEF 표시
|
|
밝기:
|
800 니트
|
|
해상도 비율:
|
240×320
|
|
인터페이스 타입:
|
MCU
|
|
작동 전압:
|
2.8V
|
|
관점:
|
모든 관점
|
|
백라이트:
|
4개의 LED등
|
|
컨트롤러 IC:
|
ST7789
|
|
작동 온도:
|
-20°C-+70°C
|
|
저장 온도:
|
-30°C-+80°C
|
적용
이 2.4 ′′ TFT LCD 모듈은 리모컨, 의료 휴대용 장치, 작은 측정 기기, 분석기, 스마트 시계, 착용 가능한 장치 등에 널리 사용됩니다.
그림
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LED_K | 오 | LED 카थो드 |
| 2 | LED_A | 오 | LED 아노드 |
| 3 | GND | 난 | 토지 |
| 4 | VCC | 난 | 전원 공급 2.8V 전압 |
| 5 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 6 | FMARK | 오 | 눈물 효과 출력 핀 |
| 7 | /CS | 난 | 칩 선택 신호의 입력 핀 |
| 8 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 9 | RS | 난 | 레지스터 선택 신호 |
| 10 | /WR | 난 | 스트로브 신호 입력 핀을 입력 |
| 11 | /RD | 난 | 스트로브 신호 입력 핀을 읽어 |
| 12 | GND | 난 | 토지 |
| 13-20 | DB7-DB0 | I/O | 데이터 I/O 표시 |
| 21 | GND | 난 | 토지 |
| 22 | XR | 오 | 터치 패널 핀 |
| 23 | YD | 오 | 터치 패널 핀 |
| 24 | XL | 오 | 터치 패널 핀 |
| 25 | YU | 오 | 터치 패널 핀 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
LED 백라이트사양
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=80mA |
| 공급 전류 | 만약 | - | 80 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | - | mW | - | |
| LCM에 대한 광대성 |
|
- | 800 | - | Cd/m2 | if=80mA |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=80 mA |
| 백라이트 색상 | 흰색 | |||||
저항성 터치 스크린 사양
| 항목 | 기호 | 미네 | 타입. | 맥스 | 단위 | 언급 |
| 투명성 | - | - | 82 | - | % | JIS K-7105 |
| 안개 | - | - | 1 | - | % | JIS K-7105 |
| 표면의 경직성 | - | - | 3 | - | H | 150gf 45° |
| FPC 껍질 벗기 강도 | - | 5 | - | N | 위쪽으로 90° | |
| FPC 굽기 | - | - | 3 | - | 사이클 | R=1입니다.0, 90° |
| 입력 힘 | - | - | 50 | 여자친구 | - | |
| 가등전압 | V 터치 | 7 | V | DC | ||
| X축 저항 | Rx | 300 | 900 | FPC PIN | ||
| X축 저항 | RY | 200 | 500 | |||
| 선형성 | - | - | ± 15 | ±20 | % | - |
| 말다툼 | - | - | - | 20 | ms | - |
| 단열 저항 | 리 | 10 | - | - | MΩ | - |
| 기록 생활 | - | 100,000 | - | - | 시간 | - |
| 입력 시간 | - | 1,000,000 | - | - | 시간 | - |
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 15 | - | 미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - | |
| 3 | 대조율 | Cr |
θ=0, |
- | 250 | - | - | |
| 4 |
관람 |
오, 오 | θR | CR>10 | - | 80 | - | 그레그 |
| θL | - | 80 | - | |||||
| 베르 | Θ+ | - | 80 | - | ||||
| - 아니... | - | 80 | - | |||||

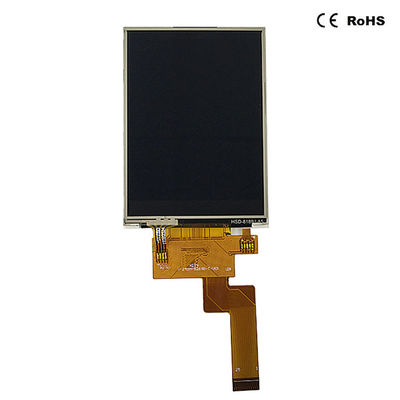

제품 사진
