제품 상세 정보:
|
| 제품: | 4.3 인치 TFT LCD 디스플레이 | 결의: | 480x800 화소 |
|---|---|---|---|
| 인터페이스: | RGB | 관측 방향: | 모든 관점 (IPS) |
| 터치 화면: | 저항성 터치 스크린으로 | 표면 휘도: | 300cd/m2(맞춤형) |
| 드라이버 IC: | HX8369-A01 | 구동 전압: | 2.8 Ｖ |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 연결: | ZIF FPC(맞춤형) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 480X800 IPS TFT LCD 디스플레이,초상화 타입 IPS TFT LCD 디스플레이,RGB 인터페이스 IPS TFT LCD 디스플레이 |
||
4.3인치 IPS TFT 480X800 LCD 디스플레이, 포트레이트 타입 4.3인치 RGB 인터페이스 TFT 제품 소개
제품 간략한 검토
크기: 4.3인치 IPS TFT 디스플레이
해상도: 480 x 800 점
보기 방향: IPS 모든 관점
인터페이스: RGB
운전자 IC:HX8369
제어판: 아니
밝기 (cd/m2): 300
터치 스크린: 저항성 터치 패널
제품 설명
이 그래픽 TFT 디스플레이 모듈은 4.3인치 직사각형, 풀 컬러 TFT입니다. 이 TFT LCD는 저전력, 흰색 LED 백라이트를 사용합니다.그리고 디스플레이를 위한 주요 TAB 커넥터로 연결되는 통합 저항성 터치 스크린을 가지고 있습니다..
이 LCD TFT는 탑재된 컨트롤러와 공급 및 논리를 위해 2.8v 단일 전압을 가지고 있습니다. 그것은 디스플레이에 연결을 통해 지정된 RGB 인터페이스를 사용합니다.
이 모듈은 멋지네요. 모든 정보를 화려하게 표시합니다.
제품 정보
| 제품: | 4.3인치 TFT LCD 디스플레이 |
| 결의: | 480x800 픽셀 |
| 인터페이스: | RGB |
| 관측 방향: | 모든 관점 (IPS) |
| 터치 화면: | 저항성 터치 스크린 |
| 표면 밝기: | 300 Cd/m2 (자격화 가능) |
| 드라이버 IC: | HX8369-A01 |
| 구동 전압: | 2.8V |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 연결: | ZIF FPC (개인화 가능) |
| 준수: | REACH 및 RoHS 준수 |
4.3인치 IPS TFT 480X800 LCD 디스플레이, 포트레이트 타입 4.3인치 RGB 인터페이스 TFT제품 도면
핀 정의
| 아니죠 | 핀 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | LEDA | 오 | LED 아노드 |
| 3 | LEDK | 오 | LED 카थो드 |
| 4 | VCC | 난 | 전원 공급 2.8V 전압 |
| 5 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 6 | SDO | 난 | 일련 입력 신호 |
| 7 | SDI | 난 | 일련 입력 신호 |
| 8 | GND | 난 | 토지 |
| 9 | SCL_WR | 난 | 스트로브 신호 입력 핀을 읽어 |
| 10 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 11 | NC | 난 | NC |
| 12 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 13-20 | R0-R7 | I/O | 데이터 I/O 표시 |
| 21-28 | G0-G7 | I/O | 데이터 I/O 표시 |
| 29~36 | B0-B7 | I/O | 데이터 I/O 표시 |
| 37 | DE | 난 | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 38 | GND | 난 | 토지 |
| 39 | PLK | 난 | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 40 | GND | 난 | 토지 |
| 41 | HS | 난 | 직선 수평 동기화 신호 |
| 42 | VS | 난 | 프레임 수직 동기화 신호 |
| 43 | 신분 | - | - |
| 44 | PWM | 난 | 이 핀은 외부 LED 드라이버에 연결됩니다. |
| 45-46 | GND | 난 | 토지 |
| 47 | YU | 오 | 터치 패널 핀 |
| 48 | XL | 오 | 터치 패널 핀 |
| 49 | YD | 오 | 터치 패널 핀 |
| 50 | XR | 오 | 터치 패널 핀 |
| 51 | GND | 난 | 토지 |
DC 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
참고: 위보다 높은 전압은 모듈을 손상시킬 수 있습니다. 모든 전압은 VSS=0V에 대해 지정됩니다.
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | - | 25.6 | - | V | if=20 mA | - |
| 공급 전류 | 만약 | - | 20 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | - | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 300 | - | Cd/m2 | if=20mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=20 mA | - |
| 백라이트 색상 | 흰색 | ||||||
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | |||
| 분 | 유형 | 맥스 | ||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 15 | - | 미스 | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 7.1 | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
- | 250 | - | - | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 | - | 80 | - | 그레그 |
| θL | - | 80 | - | |||||
| 베르 | Θ+ | - | 80 | - | ||||
| - 아니... | - | 80 | - | |||||

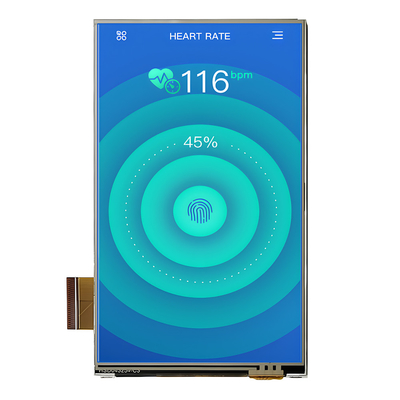

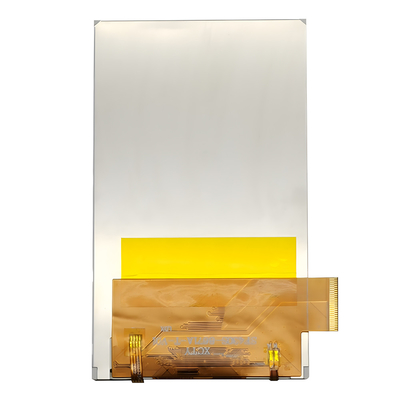

4.3인치 IPS TFT 480X800 LCD 디스플레이, 포트레이트 타입 4.3인치 RGB 인터페이스 TFT제품 이미지
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 둥글, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15인치, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 300 개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
검색 키워드: tft 4.3", 4.3" tft LCD, 4.3" tft LCD, 4.3인치 tft LCD, tft LCD 4.3, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이,4.3인치 TFT LCD 화면, 480x800 IPS TFT, 4.3인치 IPS, 4.3인치 800x480, 4.3인치 RGB LCD
