제품 상세 정보:
|
| 제품: | 3.2인치 IPS TFT LCD | 결의: | 480x800 화소 |
|---|---|---|---|
| 인터페이스: | RGB는 조화시킵니다 | 관측 방향: | IPS 모든 관점 |
| 터치 화면: | 터치 스크린 없이 | 핀 번호: | 핀 39개 |
| 연결: | ZIF FPC | 표면 휘도: | 350 cd/m2 |
| 드라이버 IC: | HX8369 | 운영 임시: | -20C 내지 +70C |
| 저장 온도: | -30℃ ~ +80℃ | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 32인치 IPS TFT LCD,480x800 픽셀 IPS TFT LCD,IPS 3.2인치 LCD 화면 |
||
3.2 인치 IPS TFT LCD 480x800 픽셀, 3.2 인치 LCD 화면 RGB 인터페이스 제품 소개
SF-TC320S-9951H-N는 3.2인치, 480x800 초상화 모드 TFT LCD 디스플레이 모듈이다. 밝기는 350 cd/nits (유형적 값), 대조 비율은 500:1 (유형적 값) 이다.LCD 패널을 구동하는 전원 공급 전압 (VCC) 은 2.6V에서 3.3V까지이 3.2 인치 IPS-LCD 타입 TFT는 -20 °C에서 +70 °C까지의 온도에서 작동 할 수 있습니다. 저장 온도는 -30 °C에서 +80 °C입니다.
3.2 인치 TFT LCD 디스플레이는 다양한 응용 프로그램에 적합한 작은 디스플레이 모듈입니다.
사물 인터넷 (IoT) 장치: 스마트 홈 시스템 및 산업 제어 시스템과 같은 IoT 장치에 통합하기에 적합합니다.
의료기기: 휴대용 디피브리레이터, 인슐린 펌프 및 기타 의료 모니터링 및 진단 장치에 사용할 수 있습니다.
산업 자동화: 기계 제어 시스템, 프로세스 제어 시스템 및 산업 자동화 내 모니터링 시스템에 배치하기에 적합합니다.
게임: 휴대용 게임 콘솔과 같은 게임 애플리케이션에 통합하기에 적합합니다.
이 응용 프로그램은 3.2 인치 TFT 디스플레이의 다양한 잠재적 용도의 몇 가지 예에 불과합니다.특정 사용은 제품의 요구 사항과 원하는 기능과 디스플레이의 성능에 달려 있습니다..
특징
제품 정보
| 제품: | 3.2" IPS TFT LCD |
| 결의: | 480x800 픽셀 |
| 인터페이스: | RGB 인터페이스 |
| 터치 화면: | 터치 스크린 없이 |
| 연결: | ZIF FPC |
| 드라이버 IC: | HX8369 |
| 관측 방향: | IPS 모든 관점 |
| 핀 번호: | 39 핀 |
| 표면 밝기: | 350 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 준수: | REACH 및 RoHS 준수 |
3.2 인치 IPS TFT LCD 480x800 픽셀, 3.2 인치 LCD 화면 RGB 인터페이스 제품 도면
핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 3 | VCC | 난 | 전원 공급 2.8V 전압 |
| 4 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 5 | SCL | 난 | SPI 시계 신호 |
| 6 | SDA | I/O | SPI 인터페이스 입력/출력 핀 |
| 7 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 8 | ENABLE | 난 | 입력 데이터 설정 제어 |
| 9 | 도트클 | 난 | 시계 신호를 샘플링하기 위해 |
| 10 | HSYNC | 난 | 수평 동기화 신호 |
| 11 | VSYNC | 난 | 수직 동기화 신호 |
| 12-17 | B0-B5 | I/O | 데이터 I/O 표시 |
| 18~23 | G0-G5 | I/O | 데이터 I/O 표시 |
| 24~29 | R0-R5 | I/O | 데이터 I/O 표시 |
| 30 | NC | - | 열기 |
| 31 | LED-K | 오 | LED 카थो드 |
| 32 | NC | - | 열기 |
| 33 | LED-A | 오 | LED 아노드 |
| 34 | NC | - | 열기 |
| 35 | XL | 난 | 터치 패널 핀 |
| 36 | XR | 난 | 터치 패널 핀 |
| 37 | YU | 난 | 터치 패널 핀 |
| 38 | YD | 난 | 터치 패널 핀 |
| 39 | GND | 난 | 토지 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 00.3~4.6 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20~70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | 19.2 | V | if= 20mA | - | ||
| 공급 전류 | 만약 | - | 15 | 20 | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | 288 | - | mW | - | |
| LCM에 대한 광대성 |
- |
280 | 350 | - | Cd/m2 | if= 20mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if= 20mA | - |
| 백라이트 색상 | 흰색 | ||||||
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
| 분 | 유형 | 맥스 | |||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 25 | - | 미스 | (1) ((2) | |
| 2 | 전송 (PL와 함께) | T(%) | - | - | 6.1 | - | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
400 | 500 | - | - | (1) ((3) | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 |
|
80 | - | 그레그 | - |
| θL | 80 | - | |||||||
| 베르 | Θ+ | 80 | - | ||||||
| - 아니... | 80 | - | |||||||

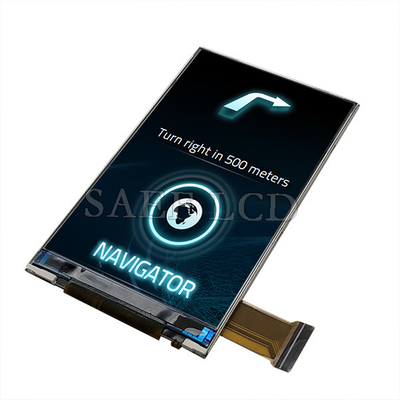

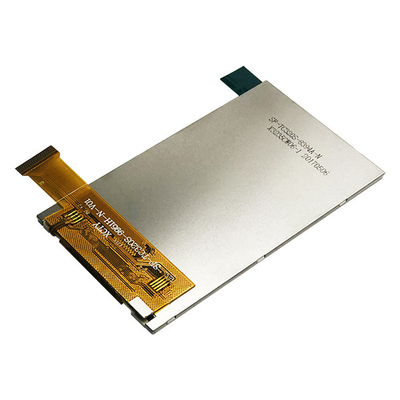

3.2인치 IPS TFT LCD 480x800 픽셀, 3.2인치 LCD 화면 RGB 인터페이스 제품 이미지
검색 키워드: tft 3.2", 3.2 tft LCD, 3.2" tft LCD, 3.2 인치 tft LCD, tft LCD 3.2, 3.2 인치 TFT 디스플레이, 3.2" TFT 디스플레이, 3.2 인치 TFT 디스플레이, 3.2 인치 TFT 디스플레이, 3.2 인치 TFT 디스플레이, 3.2 인치 TFT LCD 디스플레이, 3.2 인치 TFT 스크린, 3.2 인치 TFT 스크린, 3.2 인치 TFT 스크린, 3.2 인치 TFT 스크린, 3.2 인치 TFT 스크린,3.2인치 TFT LCD 화면, 480x800 IPS TFT, 3.2인치 IPS, 3.2인치 800x480
