제품 상세 정보:
|
| 제품: | 3.7인치 TFT 스크린 | 결의: | 480x800 |
|---|---|---|---|
| 드라이버 IC: | HX8369-A01 | 터치 화면: | 없이 |
| 커버 글라스 차원: | 사용자 정의 할 수 있습니다 | 관측 방향: | IPS 모든 관점 |
| 인터페이스: | RGB 18비트 | 연결: | 접속구의 형태 |
| 핀 번호: | 40개 핀 | 표면 휘도: | 300cd/m2(니트) |
| 개요는 흐려집니다.: | 53.48 (H) * 91.72 (V) * 1.6 (T) (mm) | 운영 임시: | -20C 내지 +70C |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 3.7인치 TFT LCD 디스플레이,IPS 타입 TFT LCD 디스플레이 |
||
3.7인치 TFT LCD 디스플레이, 3.7인치 LCD 화면 480x800 픽셀 제품 소개
특징
제품 정보
| 제품: | 30.7인치 TFT 스크린 |
| 결의: | 480x800 |
| 관측 방향: | IPS 모든 관점 |
| 드라이버 IC: | HX8369-A01 |
| 터치 화면: | 아니 |
| 커버 유리 크기: | 사용자 정의 할 수 있습니다 |
| 인터페이스: | RGB 18비트 |
| 연결: | 커넥터 타입 |
| 표면 밝기: | 300 Cd/m2 ((nits) |
| 작동 온도: | -20°C ~ +70°C |
| 핀 번호: | 40 핀 |
| 윤곽 Dim.: | 53.48 (H) * 91.72 (V) * 1.6 (T) (mm) |
| LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 |

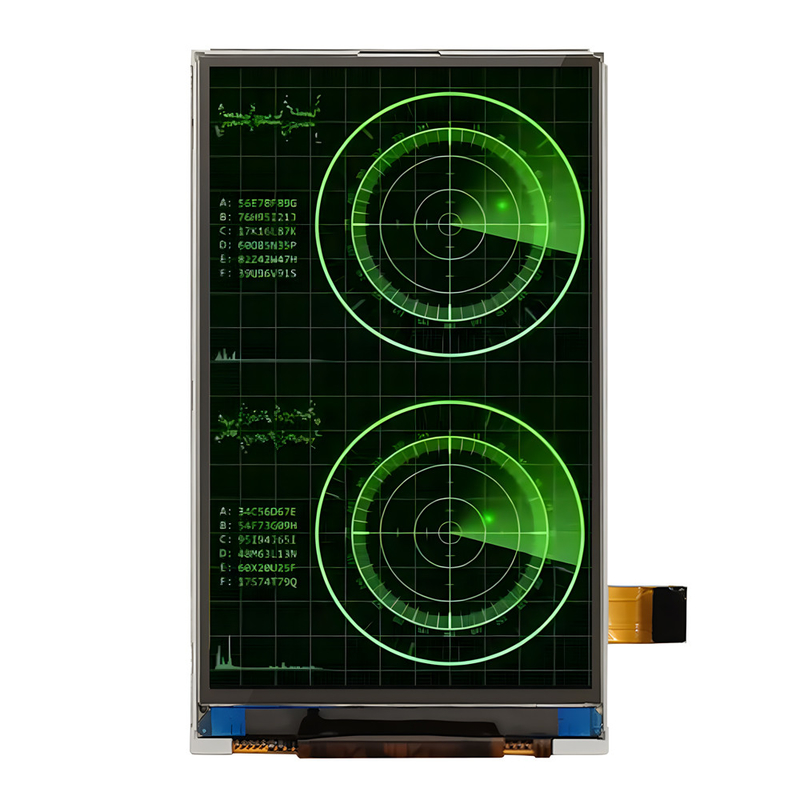

3.7인치 TFT LCD 디스플레이, 3.7인치 LCD 화면 480x800 픽셀 제품 그림
핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | AVDD ((2.8V) | 난 | 전원 공급 2.8V 전압 |
| 3 | VDDIO ((1.8V) | 난 | 전원 공급 1.8V 전압 |
| 4-9 | R5-R0 | I/O | 데이터 I/O 표시 |
| 10 ~ 15 | G5-G0 | I/O | 데이터 I/O 표시 |
| 16-21 | B5-B0 | I/O | 데이터 I/O 표시 |
| 22 | LCDC_RST | 난 | LCM 재설정 입력 신호 |
| 23 | LCDC_VSYNC | 난 | 수직 동기화, RGB I/F 신호 |
| 24 | LCDC_HSYNC | 난 | 수평 동기화, RGB I/F 신호 |
| 25 | SPI_SDO | 난 | SPI I/F에서 일련 출력 신호 |
| 26 | SPI_SDI | 난 | SPI I/F에서 일련 입력 신호 |
| 27 | SPI_SCLK | 난 | SPI I/F에서 동기 시계 신호 |
| 28 | SPI_CS | 난 | 칩 선택 입력 핀 (Low 켜기) SPI I/F |
| 29 | LCDC_PCLK | 난 | RGB I/F의 픽셀 시계 신호 |
| 30 | LCDC_DEN | 난 | RGB I/F 모드 1에서 데이터 활성화 신호 |
| 31 | LEDK8 | 오 | LED 카थो드 |
| 32 | LEDK7 | 오 | LED 카थो드 |
| 33 | LEDK6 | 오 | LED 카थो드 |
| 34 | LEDK5 | 오 | LED 카थो드 |
| 35 | LEDK4 | 오 | LED 카थो드 |
| 36 | LEDK3 | 오 | LED 카थो드 |
| 37 | LEDK2 | 오 | LED 카थो드 |
| 38 | LEDK1 | 오 | LED 카थो드 |
| 39 | LEDA | 오 | LED 아노드 |
| 40 | GND | 난 | 토지 |
최대 절대 한계
DC 특성
백라이트 전기 광학적 특성
광학적 특성

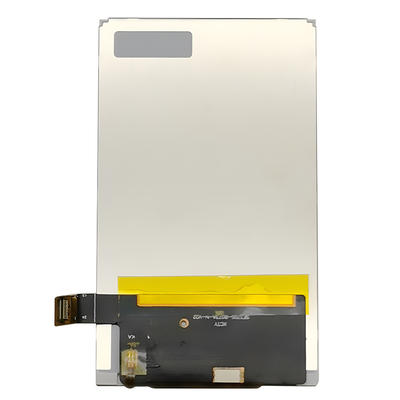

3.7인치 TFT LCD 디스플레이, 3.7인치 LCD 화면 480x800 픽셀 제품 이미지
공장 시설 및 인증서
