제품 상세 정보:
|
| 제품: | 2.8인치 TFT LCD 디스플레이 | 결의: | 480x640 점 |
|---|---|---|---|
| 드라이버 IC: | ILI9806E 또는 ST7701 또는 동등 | 터치 화면: | 터치스크린 없음(맞춤형) |
| 커버 글라스 차원: | 사용자 정의 | 관측 방향: | 무료(80/80/80/80) |
| 개요는 흐려집니다.: | 50W x 69.2L x 2.35T mm | 활동 영역: | 43.20 x 57.60mm |
| 인터페이스: | RGB(사용자 정의 가능) | 연결: | FPC 접속구의 형태 |
| 핀 번호: | 핀 40개(맞춤형) | 표면 휘도: | 260cd/m2(니트) |
| 공급 전압: | 3.2 Ｖ | 백라이트 타입: | 백색 LED |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.8인치 TFT LCD 디스플레이 모듈 |
||
2.8 인치 480X640 점 산업 TFT LCD 디스플레이 모듈 RGB 인터페이스, 중국 2.8 인치 TFT 제조업체 공급자 제품 소개
이 제품은 고 PPI 해상도 디스플레이 화면으로 진사 크기는 2.8 인치이며 해상도는 480x640입니다. 전체 디스플레이 화면은 더 명확하고 섬세합니다. 또한,이 제품은 일부 고급 애플리케이션에 적합하도록 IPS 풀 뷰 디스플레이 기술을 사용합니다..
SF-TO280PY-8990B-N TFT LCD 모듈은 2.8 ′′ 직사각형 크기의 초상화 모드 480x640 고해상도 풀 컬러 디스플레이로 SF-TO280PY-8990B-N LCD 모듈은 RGB 인터페이스를 지원합니다.인터페이스는 사용자 정의. SF-TO280PY-8990B-N 모델은 50 ((W) x 69.2 ((L) x 2.35 ((T) mm의 모듈 크기와 43.20 x 57.60 mm의 활성 영역 크기를 가지고 있습니다. SF-TO280PY-8990B-N은 ILI9806E와 통합되어 있습니다.또는 ST7701 또는 모듈에 있는 동등한 드라이버 IC 컨트롤러이 모델의 작동 온도는 -20에서 70도, 이 모델의 작동 온도는 -20에서 70도, 이 모델의 작동 온도는 -20에서 70도, 이 모델의 작동 온도는 -20V, 이 모델의 작동 온도는 -20V이다.-30~80°C의 저장 온도.
이 모델은 POS 터미널, 현금 리더, 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치,고품질의 TFT 디스플레이와 화려한 이미지를 필요로 하는 보안 장비.
기계적 사양:
| 항목 | 스펙 | UNIT |
| 디스플레이 크기 | 2.8 | 인치 |
| 외형 차원 | 50 x 69.2 x 2.35 | mm |
| 드라이버 IC | ILI9806E-2C | - |
| 인터페이스 타입 | RGB | 조금 |
PIN 설명:
| 핑노 | 기호 | 기능 |
| 1 | LED | LED 뒷등 (카토드) |
| 2 | LED+ | LED 뒷등 (애노드) |
| 3 | GND | 토지 |
| 4 | VDD | 전원 공급 2.8V |
| 5-12 | DB0-DB7 ((B0-B7) | RGB 블루 데이터 |
| 13-20 |
DB8-DB15 ((G0-G) 7) |
RGB 녹색 데이터 |
| 21-28 |
DB16-DB23 ((R0-R) 7) |
RGB 적색 데이터 |
| 29 | GND | 토지 |
| 30 | PCLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 31 | VDD | 전원 공급 2.8V |
| 32 | HSYNC | RGB 인터페이스 동작을 위한 라인 동기화 신호 |
| 33 | VSYNC | RGB 인터페이스 동작을 위한 프레임 동기화 신호 |
| 34 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 35 | NC | NC |
| 36 | GND | 토지 |
| 37 | CS | 칩 입력 핀을 선택 |
| 38 | 재설정 | 외부 리셋 입력 |
| 39 | SCL | SPI 인터페이스 시계 |
| 40 | SDA | 일련 입력 신호 |
2.8 인치 480X640 점 산업 TFT LCD 디스플레이 모듈 RGB 인터페이스, 중국 2.8 인치 TFT 제조업체 공급자 제품 도면
LED 백라이트:
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | - | 3.2 | - | V | if=80 mA | - |
| 공급 전류 | 만약 | - | 80 | mA | - | ||
| 역전압 | Vr | - | 5 | V | |||
| 전력 소모 | Pd | - | mW | ||||
| LCM에 대한 광대성 |
- |
- | 260 | - | Cd/m2 | if=80mA | - |
| LCM에 대한 통일성 | 80 | % | if=80 mA | - | |||
| 백라이트 색상 | 흰색 | ||||||
광학적 특징:
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
| 분 | 유형 | 맥스 | |||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 25 | 35 | 미스 | (1) ((2) | |
|
2 |
전염성 (무용) 폴라라이저) |
T(%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
대조율 |
Cr |
θ=0, 정상 보는 것 각 |
700 |
1000 |
- |
- |
(1) ((3) |
|
|
4 |
관람 각 |
오, 오 | θR |
CR>10 |
- | 85 | - |
그레그 |
|
| θL | - | 85 | - | ||||||
| 베르 | Θ+ | - | 85 | - | |||||
| - 아니... | - | 85 | - | ||||||
|
5 |
크로마티시트 |
흰색 | X |
C-라이트 |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| 빨간색 | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| 녹색 | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| 파란색 | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

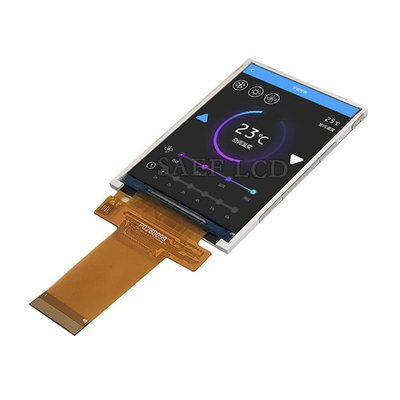

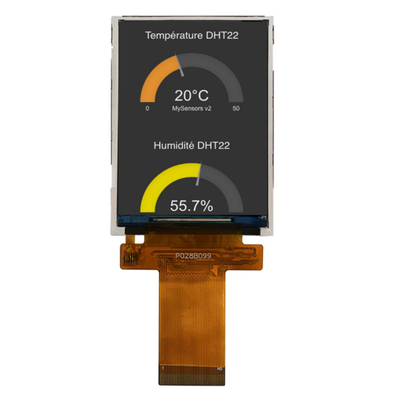

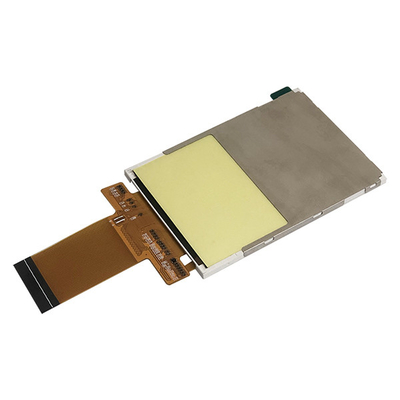

2.8 인치 480X640 점 산업 TFT LCD 디스플레이 모듈 RGB 인터페이스, 중국 2.8 인치 TFT 제조업체 공급자 제품 이미지
공장 시설 및 인증서
예상 용량 (PCAP) 터치 패널
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
