제품 상세 정보:
|
| 제품: | 4인치 원형 TFT LCD | 인터페이스: | MIPI(맞춤형) |
|---|---|---|---|
| 터치 스크린: | CTP 옵션 포함 | 관측 방향: | IPS(80/80/80/80) |
| 핀 번호: | 30개 핀 | 모듈 크기: | 105.3x109.61x2.3mm |
| 활동 영역: | 1010.92mm 지름 | 표면 휘도: | 500-1000 cd/m2 (니트) |
| 운영 임시: | -30℃ ~ +85℃ | LED 수명: | 40,000시간 |

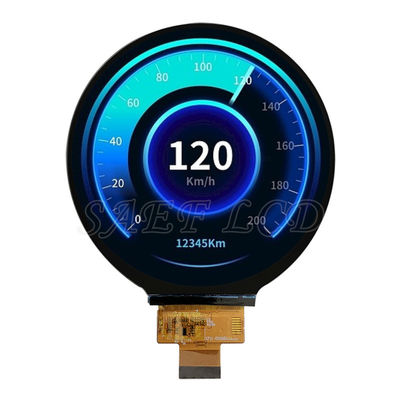

4인치 둥근 TFT LCD, MIPI 인터페이스와 자동차 등급 원형 LCD, 밝기 500-1000 니트
자동차 대시보드
제품 설명
세이프 테크 SF-TO400XC-8996A2-N은 자동차 대시보드에 널리 사용되는 자동차 등급 TFT LCD 디스플레이입니다. 디스플레이 해상도 720x720 픽셀로 대각선 크기는 4 인치입니다. MIPI 인터페이스를 지원합니다.공급 전압 (Vdd) 범위 20.6V에서 3.6V, 전형적인 2.8V
SF-TO400XC-8996A-N TFT LCD 모듈은 밝기 500-1000 니트 (일반적 값) 의 원형 모드이다. 모듈은 PCAP (Projected Capacitive Touch Screen) 옵션으로도 사용할 수 있다.-30°C에서 +85°C까지 온도에서 작동 할 수 있습니다;
| 일반 정보 항목 | 내용 |
| LCD 디스플레이 크기 (삼각형) | 4인치 원형 TFT |
| 모듈 구조 | TFT 디스플레이 |
| LCD 디스플레이 타입 | TFT/TRANSMISSIVE |
| LCD 디스플레이 모드 | 보통은 검은색 |
| 추천 된 보는 방향 | IPS 모든 관점 |
| 모듈 크기 (W × H × T) | 105.3x109.61x2.3mm |
| 액티브 영역 (W × H) | 1010.92mm 지름 |
| 픽셀 수 (해상도) | 720RGB×720 픽셀 |
| 모듈 인터페이스 타입 | MIPI 인터페이스 |
| 운영 임시 | -30°C ~ +85°C |
| 표면 밝기 | 1000 cd/m2 |
| 색상 번호 | 16.7M |
| 백라이트 타입 | 흰색 LED |
핀 정의
번호, PIN 이름 설명
1 LEDA LED 아노드
2 LEDK1 LED 카토드
3 LEDK2 LED 카토드
4 VCI 전원 공급 2.8~3.3V
5 IOVCC 전원 공급 1.8V-2.0V
6 리셋 LCM 리셋 신호
7 TE 찢기 효과 출력
8 PWM LCD 드라이버 제어용 PWM 주파수 출력
9 GND 토지
10 D0P DSI-D0+ 데이터 신호
11 D0N DSI-D0- 데이터 신호
12 GND 토지
13 D1P DSI-D1+ 데이터 신호
14 D1N DSI-D1 데이터 신호
15 GND 토지
16 CLKP DSI-Clock+
17 CLKN DSI 시계
18 GND 토지
19 D2P DSI-D2+ 데이터 신호
20 D2N DSI-D2 데이터 신호
21 GND 토지
22 D3P DSI-D3+ 데이터 신호
23 D3N DSI-D4 데이터 신호
24 GND 토지
25 TP_INT 터치 중단
26 TP_SDA 터치 IIC 데이터 신호
27 TP_SCL 터치 IIC 시계 신호
28 TP_RESET 터치 리셋 신호
29 TP_VCI 터치 전원 공급
30 TP_IOVCC 터치 전원 공급
논리용 전원 공급 전압 VDD 0.3~3.6V
입력 전압 Vin VDD+0.3 V
작동 온도 Topr -30°C ~ +85°C
저장 온도 Tstg -30°C ~ +85°C
작동 전압 VDD 2.6 2.8 3.3 V
공급 전류 IDD: 30mA (VDD=2.8V,Ta=25°C)
입력 전압: HIV 0.8VDD 미니- IL: 0.2VDD 최대
입력 누출:
현재 IIL: -1.0 - 1.0 UA (VIN=VDD 또는 VSS)
4인치 둥근 TFT LCD, MIPI 인터페이스와 자동차 등급 원형 LCD, 밝기 500-1000 니트
자동차 대시보드
제품 도면
4인치 둥근 TFT LCD, MIPI 인터페이스와 자동차 등급 원형 LCD, 밝기 500-1000 니트
자동차 대시보드
제품 이미지
공장 및 시설
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요한가?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3- 품질 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, REACH 및 글로벌 시장의 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
