제품 상세 정보:
|
| 키워드: | 직사각형 형태 LCD 3.9 인치 RGB | 터치 스크린: | CTP 정전용량식 터치 패널로 |
|---|---|---|---|
| 결의안: | 480x128 | 인터페이스: | RGB |
| 표면 휘도: | 500 cd/m2 (알) | 핀: | 40개 핀 |
| 뷰잉 방향: | 12:00 | 연결: | ZIF / 플러깅 접속구의 형태 |
| LED 수명: | 40,000 시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 직사각형 형태 TFT LCD 모듈,3.9 인치 TFT LCD 모듈,480x128 직사각형 형태 TFT LCD |
||
전망 3.9 인치 480*128 TFT 디스플레이, TFT LCD RGB 3.9 인치
제품 특징 :
1. SF-TO390YH-8960A-CT TFT LCD 모듈은 3.9 인치 대각 480xRGBx128 풀 컬러 직사각형 형태 TFT 모듈입니다..
2. 이 모듈은 RGB 24 비트 인터페이스를 지원합니다. 그것은 105.5x40.64x5.28 밀리미터의 모듈 치수와 95.04x25.34 밀리미터의 활성 영역 크기를 가지고 있는 중입니다 ;
3. SF-TO390YH-8960A-CT는 모듈과 2.6V부터 3.3V까지 그것의 논리 공급 전압 범위에 ST7282A 제어기를 통합됩니다. 모듈은 500 cd/m2 (알) 표면 명도와 함께 있습니다, 이 LCD 디스플레이 모듈이 온도 from-20C 내지 +70C에 작동할 수 있습니다.
4. 이 3.9 " TFT LCD는 저항성 터치 스크린과 전기 용량 터치 스크린과 주문 설계일 수 있습니다.
| 개요의 물건 | 내용 |
| (비스듬한) LCD 디스플레이 사이즈 | 3.9 TN으로 조금씩 움직이세요 |
| 모듈 구조 | TFT 디스플레이 + PCAP |
| LCD 디스플레이 타입 | 전달 가능한 TFT / |
| LCD 디스플레이 방식 | 정상적으로 검습니다 |
| 추천된 뷰잉 방향 | 12 시 |
| 모듈 크기 (W×H×T) | 105.5x40.64x5.28 밀리미터 |
| 활성 영역 (W×H) | 95.04×25.34 밀리미터 |
| 화소 (결의안)의 수 | 480RGB×128 화소 |
| 화소 피치 (W×H) | 0.135×0.135 밀리미터 |
| 모듈 인터페이스 타입 | 24개 비트 RGB 인터페이스 |
| 구동기 집적회로 | ST7282A |
| 색 번호 | 16.7M |
| 백라이트 타입 | 백색 LED |
제품 우위 :
1.시장에서 TFT 엘시디 판넬의 주류 종횡비는 4시 3분 또는 16시 9분입니다. 그러나 몇몇 응용에 대해, 디스플레이 패널의 직사각형 형태 모양은 현재 주류 4시 3분 또는 16시 9분 보다 아주 잘 요구된 정보를 게시할 것일 것입니다.
2.우리는 3.9 인치, 4.6 인치와 5.2 인치의 크기를 포함하여 다른 크기 직사각형 형태 TFT (스트레트체드 바 LCD 디스플레이)을 제공합니다. 특히 산업 적용에 대한 고객 요구사항과 만나기 위해.
3.우리는 아래와 같이 이러한 직사각형 형태 TFT로부터 더 유도 용액을 발전시킵니다 : 프레임 버전 옵션 위의 나사 구멍과 1-. 정전용량식 터치 패널 또는 저항성 접촉 패널과 2-는 옵션으로 합니다. 3-고 휘도 버전 옵션.
4. 배경색의 우수한 디스플레이 성능, 광도와 시야 각도와 강도, 기타 등등.
5. -20C 내지 +70C의 정상의 광범위의 온도와 산업 적용을 위한 고급 품질 수준.
6. LCD 산업에서 똑같은 일종 중의 상등품과 가격 경쟁력 있는 솔루션.
7. 설치하도록 쉽고 유지하도록 쉽습니다.
애플리케이션 :
이 LCD 모듈은 고급 품질과 화려한 이미지에서 디스플레이를 요구하는 임베디드 시스템, 산업적인 장치, 보안과 손에 들수 있는 장비에서 사용될 수 있습니다. 우주선 조립 시설 직사각형 형태 TFT-LCD 디스플레이는 산업 설비, 자동차 애플리케이션, 서버 시스템, POS 시스템, 동적 정보 표시 소자와 광고 방송 디스플레이를 위해 완벽합니다.

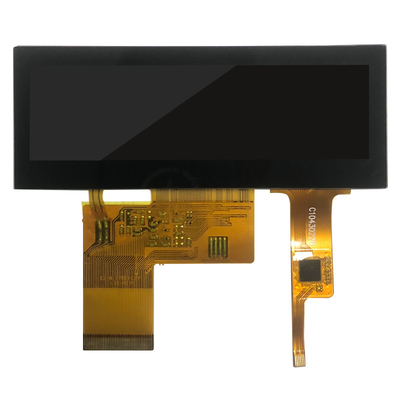

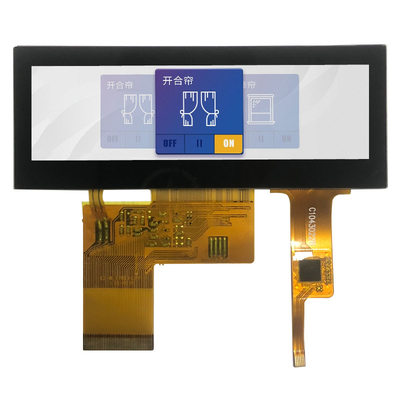

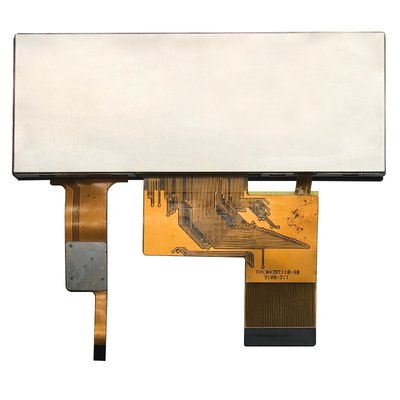

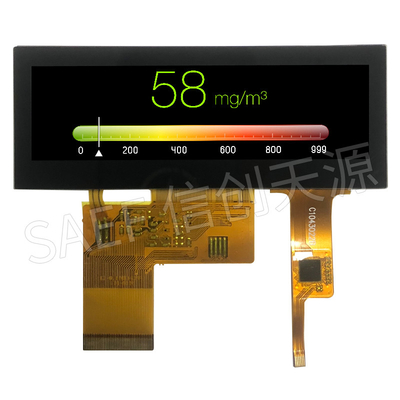

전망 3.9 인치 480*128 TFT 디스플레이, TFT LCD RGB 3.9 인치 제품도
풍경 3.9 인치 480*128 TFT 디스플레이, TFT LCD RGB 3.9 인치 제품 이미지
입출력 단말기
Pin1, 수직 소거선- 주도하는 음극을 역광으로 비추세요
Pin2, VBL+ 백라이트는 음극을 이끌었습니다.
Pin3, 국민 총수요 시스템 그라운드
Pin4, VCC 논리 연산을 위한 전원 공급기
Pin5~12, R0~R7 데이터 버스
Pin13~20, G0~G7 데이터 버스
Pin21~28, B0~B7 데이터 버스
Pin29, 국민 총수요 시스템 그라운드
Pin30, 사무원 픽셀 클럭 신호
Pin31, DISP / OFF 제어에 디스플레이하세요
Pin32, HSYNC 수평 동기 신호
Pin33, 수직 동기 신호 수직 동조 신호
Pin34, 굴에 사십시요 자료 실행 발언 : 내부 얻어진 약한 최저치
Pin35, NC 무접속
Pin36, 국민 총수요 시스템 그라운드
Pin37, xr(NC) TP의 우측 신호
Pin38, 야드(NC) TP의 아래로 측면 신호
Pin39, XL(NC) TP의 좌측 신호
Pin40, YU(NC) TP의 업 사이드 신호
