제품 상세 정보:
|
제품: | 3.97인치 (4인치) TFT 스크린 | 결의: | 480x800 도트 |
---|---|---|---|
드라이버 IC: | NT35010 또는 동등 | 개요는 흐려집니다.: | 57.14x96.85x2.2mm |
터치 화면: | 터치스크린 미포함(옵션) | 커버 글라스 차원: | 사용자 정의 |
관측 방향: | IPS 모든 관점 | 인터페이스: | SPI + RGB 24비트(사용자 정의 가능) |
연결: | 연결(맞춤형) | 핀 번호: | 51 핀 (개인화) |
표면 휘도: | 400cd/m2(니트) | 백라이트 타입: | 백색 LED |
LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
강조하다: | 480x800 IPS TFT LCD,24개 비트 IPS TFT LCD,3.97 " IPS TFT 스크린 |

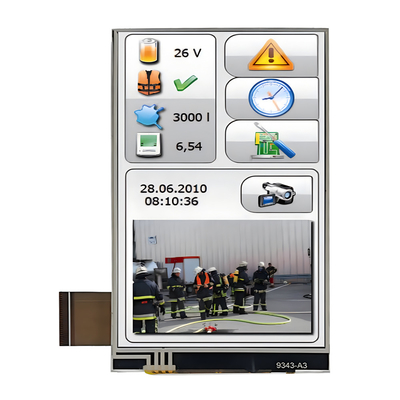

4인치 (3.97") 480x800 TFT LCD 화면 SPI RGB 24 비트 인터페이스 IPS NT35510 디스플레이
TFT 4인치 WVGA SPI 및 RGB LCD 화면 설명
1. SF-TC397B-8774C-N는 TFT LCD 모듈은 3.97 ′′ (4.0 ′′) 직선 크기, WVGA 480x800, 풀 컬러 TFT LCD 디스플레이, 그것은 저항성 터치 스크린 또는 PCAP로 설계 될 수 있습니다,우리의 부품 번호는 SF-TC397B-8774C-T와 SF-TC397B-8774C-CT입니다.
2이 모듈은 SPI 및 RGB 24 비트 인터페이스를 지원합니다. SF-TC397B-8774C-N 모델은 모듈 크기가 57.14*96.85 mm이며 액티브 영역 크기는 51.84 x 86.40 mm입니다.SF-TC397B-8774C-N는 모듈의 NT35510 컨트롤러와 통합됩니다.이 IPS TFT 모듈은 400 cd/m2의 밝기로 초상화 모드 LCD 모듈입니다.초상화 모드로 사용하거나 밝기를 조정하려면, 더 많은 기술 지원을 위해 저희에게 연락하십시오. 표면 밝기는 1000 cd/m2 (nits) 에 도달 할 수 있습니다.
기계적 사양
항목 | 사양 | 단위 |
디스플레이 크기 | 3.97 | 인치 |
외형 차원 | 57.14*96.85*22 | mm |
드라이버 IC | NT1사용품 | - |
인터페이스 타입 | RGB-24비트 | - |
TFT 4인치 WVGA SPI 및 RGB LCD 화면 그림
핀 설명
아니죠 | PIN 이름 | I/O | 설명 |
1 | LEDK | 오 | LED 카थो드 |
2 | LEDA | 오 | LED 아노드 |
3 | YU | 난 | 터치 패널 입력 신호 |
4 | XL | 난 | 터치 패널 입력 신호 |
5 | YD | 난 | 터치 패널 입력 신호 |
6 | XR | 난 | 터치 패널 입력 신호 |
7 | GND | 난 | 토지 |
8 | VCI | 난 | 전원 공급 2.8V 전압 |
9 | NC | - | 열기 |
10 | IOVCC | 난 | 전원 공급 1.8V 전압 |
11 | TE | 난 | 찢기 효과 출력 |
12 | SDO | - | SPI 인터페이스 입력/출력 핀 |
13 | SDI | 난 | SPI 인터페이스 입력/출력 핀 |
14 | WR/SCL | - | SPI 시계 신호 |
15 | CSX | 난 | 칩 선택 신호의 입력 핀 |
16 | RESX | 난 | LCM 재설정 입력 신호 |
17-40 | DB23-DB0 | I/O | 데이터 I/O 표시 |
41 | ENABLE | 난 | RGB I/F 모드 1에서 데이터 활성화 신호 |
42 | 도트클 | 난 | 시계 신호를 샘플링하기 위해 |
43 | HSYNC | 난 | 수평 동기화 신호 |
44 | VSYNC | 난 | 수직 동기화 신호 |
45 | LEDPWM | 난 | 이 핀은 외부 LED 드라이버에 연결됩니다. |
46 | LWDON | 난 | 외부 LED 백라이트 컨트롤을 켜고 끄는 데 사용됩니다. |
47 | RS | 난 | 레지스터 선택 신호 |
48 | 연구 및 개발 | 난 | 스트로브 신호 입력 핀을 읽어 |
49 | IM0 | 난 | 인터페이스 모드를 선택 |
50 | IM1 | 난 | 인터페이스 모드를 선택 |
51 | GND | 난 | 토지 |
백라이트 특성
항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
공급 전압 | Vf | 25.6 | V | if= 20mA | - | ||
공급 전류 | 만약 | - | 20 | - | mA | - | - |
역전압 | Vr | - | - | 5 | V | - | |
전력 소모 | Pd | - | 512 | - | mW | - | |
LCM에 대한 광대성 |
- |
400 | - | Cd/m2 | if= 20mA | - | |
LCM에 대한 통일성 | - | 80 | - | - | % | if= 20mA | - |
백라이트 색상 | 흰색 |
전기 광학적 특성
- 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
분 | 유형 | 맥스 | |||||||
1 | 반응 시간 | Tr+Tf | 25°C | - | 35 | - | 미스 | (1) ((2) | |
2 | 전송 (PL와 함께) | T(%) | - | - | 5 | - | - | - | |
3 | 대조율 | Cr |
θ=0, 정상 관점 |
550 | - | - | - | (1) ((3) | |
4 |
관람 각
|
오, 오 | θR | CR>10 | 85 | - | 그레그 | - | |
θL | 85 | - | |||||||
베르 | Θ+ | 85 | - | ||||||
- 아니... | 85 | - |
TFT 4인치 WVGA SPI 및 RGB LCD 화면 제품 이미지
공장 시설 및 인증서
