제품 상세 정보:
|
| 제품: | 4.3인치 IPS TFT LCD | 결의: | 480x800 화소 |
|---|---|---|---|
| 관측 방향: | 모든 관점 (IPS) | 터치 화면: | 저항막식 터치스크린 포함(옵션) |
| 인터페이스: | MIPI 인터페이스 (개정 가능) | 핀 번호: | 45 핀 (개인화) |
| 연결: | 연결(사용자 정의 가능) | 표면 휘도: | 200cd/m2(맞춤형) |
| 운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 45개 핀 IPS TFT LCD,IPS TFT LCD 4.3 인치,480x800 TFT LCD 4.3 인치 |
||
4.3 인치 480x800 IPS TFT 디스플레이 화면 HX8369-A01 Mipi 인터페이스 저항 터치 패널과 함께 45 핀
4.3인치 MIPI TFT 화면 480x800 IPS LCD 디스플레이 제품 설명
SAEF TECHNOLOGY SF-TC430S-8671A-T는 480x800 해상도 (480 수평 × 800 수직 픽셀 배열) 와 함께 4.3 인치의 전체 TFT-LCD 디스플레이입니다. 운전 LCD 패널의 공급 전압 (VCC) 은 2.6V ~ 3V.3V, 전형적인 전압은 2.8V입니다. 그리고 MIPI 인터페이스를 지원합니다. 그것은 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치,고품질의 TFT 디스플레이와 화려한 이미지를 필요로 하는 보안 장비.
SF-TC430S-8671A-T는 밝기 200 cd/m2 (일반적 값) 을 가진 IPS-LCD 타입 TFT입니다. 밝은 백라이트를 필요로 하는 애플리케이션을 위해 우리의 판매에 문의하십시오.표면 밝기는 1000 cd/m2로 사용자 정의 할 수 있습니다..
SF-TC430S-8671A-T는 -20°C에서 +70°C까지의 온도에서 작동할 수 있으며, 저장 온도는 -30°C에서 +80°C까지입니다.
| 제품: | 4.3인치 IPS TFT LCD | 결의: | 480x800 픽셀 |
|---|---|---|---|
| 관측 방향: | 모든 관점 (IPS) | 터치 화면: | 레지스티브 터치 스크린 (선택) |
| 인터페이스: | MIPI 인터페이스 (개정 가능) | 핀 번호: | 45 핀 (개인화) |
| 연결: | 플러그 (개정) | 표면 밝기: | 200 Cd/m2 (개인 조정 가능) |
| 작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3- 품질 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. 글로벌 시장에서 RoHS, REACH 및 기타 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
4.3인치 MIPI TFT 스크린480x800IPS LCD 디스플레이 제품 도면
인터페이스 핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | KN | I/O | DSI-CLK 시계 신호 |
| 3 | CP | I/O | DSI-CLK+시계 신호 |
| 4 | GND | 난 | 토지 |
| 5 | D0N | I/O | DSI-D0 시계 신호 |
| 6 | D0P | I/O | DSI-D0+시계 신호 |
| 7 | GND | 난 | 토지 |
| 8 | D1P | I/O | DSI-D1+시계 신호 |
| 9 | D1N | I/O | DSI-D1 시계 신호 |
| 10 | GND | 난 | 토지 |
| 11 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 12 | TE | 난 | 찢기 효과 출력 |
| 13 | VCI | 난 | 전원 공급 2.8V |
| 14 | IOVCC | 난 | 전원 공급 1.8V-2.8V |
| 15 | GND | 난 | 토지 |
| 16 | A | 오 | LED + |
| 17 | K | 오 | LED |
| 18 | GND | 난 | 토지 |
| 19 | YU | 난 | 터치 패널 핀 |
| 20 | XL | 난 | 터치 패널 핀 |
| 21 | YD | 난 | 터치 패널 핀 |
| 22 | XR | 난 | 터치 패널 핀 |
| 23 | GND | 난 | 토지 |
| 24-51 | NC | 난 | ∙ |

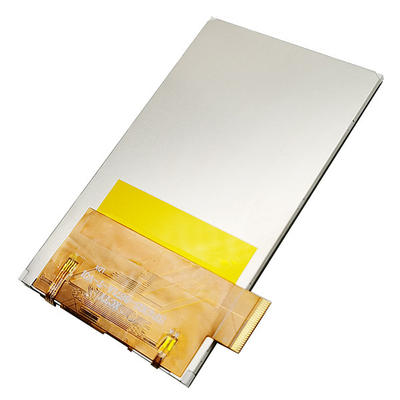

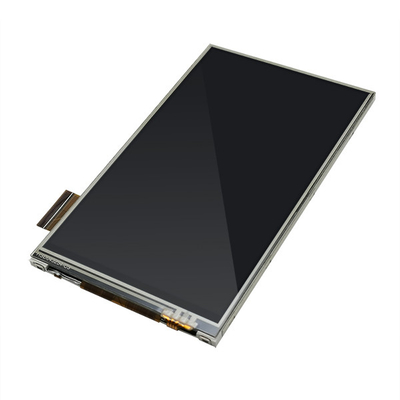

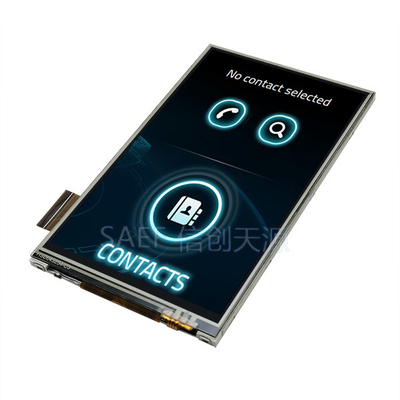

4.3인치 MIPI TFT 스크린480x800IPS LCD 화면 실제 제품 사진
