제품 상세 정보:
|
| 키워드: | 7인치 TFT | 터치 화면: | CTP(정전식 터치스크린) |
|---|---|---|---|
| 결의: | 1024x600 도트 | 커버 글라스 차원: | 사용자 정의 할 수 있습니다 |
| Lcm 인터페이스: | MIPI | 표면 휘도: | 300cd/m2 |
| LED 수명: | 40,000시간 | 핀: | 30개 핀 |
| 관측 방향: | 모든 시야각(80/80/80/80) | CTP 인터페이스: | I2C |
| 운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | MIPI 7 인치 TFT LCD 터치 스크린,IPS 7 인치 TFT LCD 터치 스크린,CTP 7 인치 터치 tft 액정 표시 장치 |
||
TFT LCD 모듈 7 인치 1024x600 MIPI 인터페이스 IPS와 CTP 제품 도면 제품 소개
제품 빠른 세부 사항:
1LCD 크기: 7 ′′ TFT
2해상도: 1024x600
3관점: 자유
4큐브 크기: 164x97x2.6mm
5LCM 인터페이스 타입: MIPI
6CTP 인터페이스 타입: I2C
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 용량 터치 스크린 (CTP)
SAEF 기술 SF-TO700B-8857A-CT는 QVGA 1024x600 픽셀의 해상도로 7 ′′ IPS 타입 풀 뷰 앵글 TFT LCD 디스플레이입니다. 용량 터치 스크린 (CTP) 이 있습니다.그리고 덮개 유리는 사용자 정의됩니다.
이 LCD 모듈은 164*97*2.6mm의 윤곽 크기와 154.21x85.92mm의 AA 크기를 가지고 있습니다. 이 7" TFT LCD는 PCAP ((용량 터치 스크린) 이 있습니다.SF-TO700B-8857A-CT LCM 인터페이스는 MIPI 인터페이스와, 30 핀. CTP 인터페이스는 I2C입니다. SF-TO700B-8857A-CT는 300cd / m2 (nits) 표면 밝기로,이 LCD 디스플레이 모듈은 20 ° C에서 + 70 ° C의 온도에서 작동 할 수 있습니다.
이 7 ′′ TFT LCD 모듈은 측정 장비, 의료 장치, 가정 자동화, 액세스 보안 시스템, 슈퍼마켓 가격 태그 및 가전 기기, GPS 장치 등에 널리 사용됩니다.
| 키워드: | 7인치 TFT | 터치 화면: | CTP (용량 터치 스크린) |
|---|---|---|---|
| 결의: | 1024x600 점 | 커버 유리 크기: | 사용자 정의 할 수 있습니다 |
| LCM 인터페이스: | MIPI | 표면 밝기: | 300 Cd/m2 |
| LED 수명: | 401000시간 | 핀: | 30 핀 |
| 관측 방향: | 모든 관점 (80/80/80/80) | CTP 인터페이스: | I2C |
| 작동 온도: | 20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
품질 보장
1모든 조각에 대한 3번의 100% 테스트를 통해 품질을 보장합니다.
2QA 관리자는 14 년 이상 LCD 산업에 있습니다. 주요 제조 및 QA 운영자는 7-8 년 이상 LCD 산업에 있습니다.우리의 팀은 모두 매우 전문적이고 경험 LCD에 고객에 대한 품질을 보장하기 위해 제출.
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일;도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯입니다. 우리는 트레일 실행 / PP 실행 주문에 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT로 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트 및 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인을 받아 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 새로운 주문으로 작은 양으로 보낼 것입니다. 결함 제품 대량에 대해,우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
TFT LCD 모듈 7 인치 1024x600 MIPI 인터페이스 IPS와 CTP 제품 도면
| 핀 번호 | 기호 | 기능 |
| 1 | VLED+ | LED 아노드 |
| 2 | VLED+ | LED 아노드 |
| 3 | VGH | TFT의 양전력 |
| 4 | VGL | TFT의 음전력 |
| 5 | UPDN | 게이트 위 또는 아래 스캔 제어. UPDN = ?? L, STV2 출력 수직 시작 펄스 및 UD 핀 출력 논리 ?? L 가이트 드라이버로 (예정) UPDN = H, STV1 출력 수직 시작 펄스 및 UD 핀 출력 논리적 H 게이트 드라이버로 |
| 6 | SHLR | 소스 오른쪽 또는 왼쪽 순서 제어. SHLR = L, 왼쪽으로 이동: 마지막 데이터 = S1←S2←S3..........←S1536 = 첫 번째 데이터 SHLR = H, 오른쪽으로 이동: 첫 번째 데이터 = S1→S2→S3........→S1536 = 마지막 데이터. |
| 7 | VLED- | LED 카थो드 |
| 8 | VLED- | LED 카थो드 |
| 9 | AVDD | 아날로그 회로 전력 |
| 10 | GND | 토지 |
| 11 | D3P | MIPI 데이터 입력 |
| 12 | D3N | MIPI 데이터 입력 |
| 13 | GND | 토지 |
| 14 | D2P | MIPI 데이터 입력 |
| 15 | D2N | MIPI 데이터 입력 |
| 16 | GND | 토지 |
| 17 | CLKP | MIPI 클럭 입력 |
| 18 | CLKN | MIPI 클럭 입력 |
| 19 | GND | 토지 |
| 20 | D1P | MIPI 데이터 입력 |
| 21 | D1N | MIPI 데이터 입력 |
| 22 | GND | 토지 |
| 23 | D0P | MIPI 데이터 입력 |
| 24 | D0N | MIPI 데이터 입력 |
| 25 | GND | 토지 |
| 26 | STBYB | 대기 모드 STBYB = HH,정상적인 작동 (예정) STBYB = L, 타이밍 컨트롤러, 소스 드라이버가 꺼집니다. 모든 출력은 GND입니다. |
| 27 | 재설정 | 글로벌 리셋 핀. 리셋 상태로 들어가기 위해 액티브 로우. 정상적으로 높게 당기십시오. 안정성을 위해 RC 리셋 회로로 연결합니다. |
| 28 | VDD ((1.8V) | 디지털 회로 |
| 29 | VDD ((1.8V) | 디지털 회로 |
| 30 | VCOMIN | 일반적인 전압 |

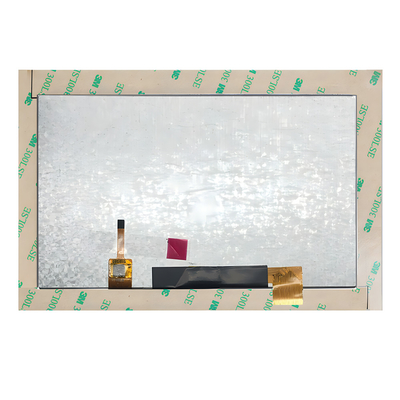

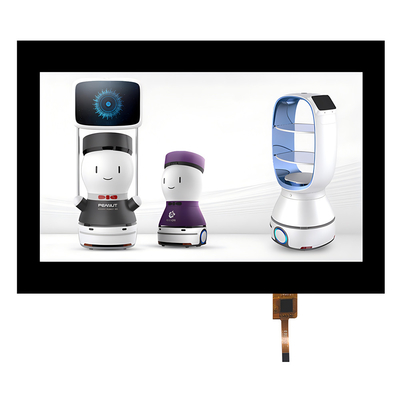

TFT LCD 모듈 7 인치 1024x600 MIPI 인터페이스 IPS와 CTP 제품 이미지
비슷한 제품
|
크기 |
세부 사항 |
우리 P/N |
|
7인치 |
800x480풍경 유형제어판으로 |
SF-TC700I-9239C-T |
|
7인치 |
1024x600 CTP와 함께 또는 CTP 없이 RGB 인터페이스가 있는 풍경 타입 |
SF-TC700B-8619A-N/CT |
|
7인치 |
1024x600 CTP와 함께 또는 CTP 없이 MIPI 인터페이스와 함께 풍경 타입 |
SF-TO700B-8857A-N/CT |
|
7인치 |
1024x600 CTP와 함께 또는 CTP 없이 RGB 인터페이스가 있는 풍경 타입 |
SF-TO700B-8834A-CT |
