제품 상세 정보:
|
| 제품: | 2.6인치 TFT LCD 디스플레이 | 터치 화면: | 레지스티브 터치 패널 (RTP) |
|---|---|---|---|
| 결의: | 480X320 | 관측 방향: | IPS 전체 시야각(80/80/80/80) |
| 드라이버 IC: | R61531 | 핀 번호: | 40개 핀 |
| 연결: | FPC 접속구의 형태 | 표면 휘도: | 240cd/m2(니트) |
| 인터페이스: | MCU | LED 수명: | 40,000시간 |
| 작동 온도。: | -10C 내지 +60C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | IPS TFT LCD 2.6 ",IPS TFT LCD 480x320,전망 TFT 480x320 |
||
2.6인치 TFT LCD 디스플레이 IPS 480x320 픽셀 풍경 모드 제품 소개
세이프 테크 SF-TC260T-9954A-T는 직사각형 크기의 2.6 인치 IPS 타입 TFT LCD 디스플레이입니다. 이 2.6 인치 TFT LCD 모듈은 저항 터치 스크린으로 설계되었습니다.
제품 빠른 세부 사항:
1LCD 크기: 2.6 ′′ TFT
2해상도: 480x320
3관점: 자유 관점
4커리어 크기: 59.60x47.3x3.4mm
5LCD 드라이버 IC: R61531
6LCD 인터페이스 타입: MCU
7온도: 최고 -10°C ~ +60°C; Tst -20°C ~ +70°C
8터치 패널: 저항 터치 화면
제품 특징:
1. SF-TC260T-9954A-T는 TFT LCD 모듈은 2.6 인치 직선 크기, 480x320, 레지스티브 터치 스크린 (RTP) 을 가진 풀 컬러 TFT LCD 디스플레이입니다.
2이 모듈은 MCU 인터페이스를 지원 합니다. SF-TC260A-9954A-T 모델은 59.60x47.3mm의 모듈 크기와 55.61x37.27mm의 액티브 영역 크기를 가지고 있습니다.
3SF-TC260T-9954A-T는 모듈에 R61531 컨트롤러와 통합되어 있으며, 논리 공급 전압은 2.6V에서 3.3V까지 있습니다.
4-10°C에서 +60°C까지의 온도에서 작동할 수 있으며, 저장 온도는 -20°C에서 +70°C입니다.
5. SF-TC260T-9954A-T는 경관 모드 LCD 모듈로, 250 cd/m2 밝기로. 당신은 초상화 모드로 사용하거나 밝기를 높이고 싶다면, 더 많은 기술 지원을 위해 저희에게 연락하십시오.
6. SF-TC260T-9954A-T FPC는 사용자 정의 할 수 있으며 저항 터치 스크린 (RTP) 또는 그렇지 않은 옵션입니다.
제품 정보:
| 제품: | 20.6인치 TFT LCD 디스플레이 | 터치 화면: | 레지스티브 터치 패널 (RTP) |
|---|---|---|---|
| 결의: | 480x320 | 관측 방향: | IPS 전체 시야 각도 (80/80/80/80) |
| 드라이버 IC: | R61531 | 핀 번호: | 40 핀 |
| 연결: | FPC 커넥터 타입 | 표면 밝기: | 240 Cd/m2 (니트) |
| 인터페이스: | MCU | LED 수명: | 401000시간 |
| 작동 온도: | -10°C ~ +60°C | 준수: | REACH 및 RoHs 준수 |

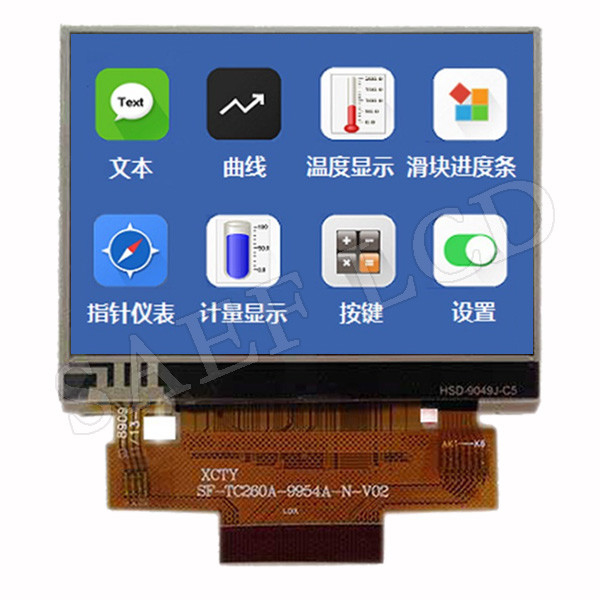

2.6인치 TFT LCD 디스플레이 IPS 480x320 픽셀 풍경 모드 제품그림
핀 정의:
| 핀 NO. | 기호 | I/O | 설명 |
| 1 | YU | I/O | 터치 패널 입력 신호 |
| 2 | XL | I/O | 터치 패널 입력 신호 |
| 3 | YD | I/O | 터치 패널 입력 신호 |
| 4 | XR | I/O | 터치 패널 입력 신호 |
| 5 | GND | P | 토지 |
| 6 | IOVCC | P | 전원 공급 2.8V/1.8V 전압 |
| 7 | VCI | P | 전원 공급원2.8V 전압 |
| 8 | IM0 | 난 | 8비트/16비트 선택 |
| 9 | GND | P | 토지 |
| 10 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 11 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 12 | RS | 난 | 명령/데이터 선택 신호 |
| 13 | GND | P | 토지 |
| 14 | WR | 난 | 스트로브 신호를 입력 |
| 15 | 연구 및 개발 | 난 | 스트로브 신호를 읽어요 |
| 16~31 | DB0-DB15 | I/O | 데이터 신호 |
| 32 | GND | P | 토지 |
| 33 | LED_A | P | LED 아노드 |
| 34 | LED_K1 | P | LED 카थो드 |
| 35 | LED_K2 | P | LED 카थो드 |
| 36 | LED_K3 | P | LED 카थो드 |
| 37 | LED_K4 | P | LED 카थो드 |
| 38 | LED_K5 | P | LED 카थो드 |
| 39 | LED_K6 | P | LED 카थो드 |
| 40 | GND | P | 토지 |

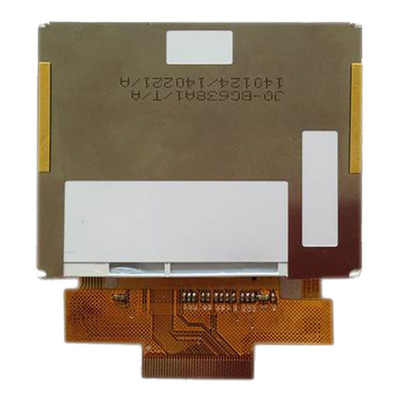

2.6인치 TFT LCD 디스플레이 IPS 480x320 픽셀 풍경 모드 제품사진
