제품 상세 정보:
|
| 제품: | 2.8인치 TFT LCD 디스플레이 | 결의: | 480x640 점 |
|---|---|---|---|
| 드라이버 IC: | ILI9806E 또는 ST7701 또는 동등 | 터치 화면: | 터치스크린 없음(맞춤형) |
| 커버 글라스 차원: | 사용자 정의 | 관측 방향: | 무료(80/80/80/80) |
| 개요는 흐려집니다.: | 50W x 69.2L x 2.35T mm | 활동 영역: | 43.20 x 57.60mm |
| 인터페이스: | RGB(사용자 정의 가능) | 연결: | FPC 접속구의 형태 |
| 핀 번호: | 핀 40개(맞춤형) | 표면 휘도: | 260cd/m2(니트) |
| 공급 전압: | 3.2 Ｖ | 백라이트 타입: | 백색 LED |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 480x640 고해상도 TFT,2.8 인치 고해상도 TFT,2.8 인치 LCD TFT 디스플레이 |
||
2.8" TFT 480x640, TFT LCD 2.8 인치 설명
SF-TO280PY-8990B-N TFT LCD 모듈은 2.8 ′′ 직사각형 크기의 초상화 모드 480x640 고해상도 풀 컬러 디스플레이로 SF-TO280PY-8990B-N LCD 모듈은 RGB 인터페이스를 지원합니다.인터페이스는 사용자 정의SF-TO280PY-8990A-N 모델은 50 ((W) x 69.2 ((L) x 2.35 ((T) mm의 모듈 크기와 43.20 x 57.60 mm의 활성 영역 크기를 가지고 있습니다.
SF-TO280PY-8990B-N는 모듈에 ILI9806E 또는 ST7701 또는 동등한 드라이버 IC 컨트롤러와 통합되어 있으며, 논리 공급 전압은 2.6V에서 3.4V 사이입니다. 일반적인 값은 3.2V입니다.표면 밝기 260 cd/m2 (Nits)이 모델은 -20에서 70도에서 작동 온도, -30에서 80도에서 저장 온도를 가지고 있습니다.
이 모델은 널리 사용되고 있습니다.d POS 터미널, 현금 리더, 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치, 높은 품질의 TFT 디스플레이와 다채로운 이미지를 필요로하는 보안 장비.
특징
| 제품: | 2.8인치 TFT LCD 디스플레이 | 결의: | 480x640 점 |
|---|---|---|---|
| 드라이버 IC: | ILI9806E 또는 ST7701 | 터치 화면: | 터치 스크린 없이 |
| 덮개 유리 | 사용자 정의 | 관측 방향: | 80/80/80/80) |
| 윤곽 Dim.: | 50 ((W) X 69.2 ((L) X 2.35 ((T) mm | 액티브 영역: | 43.20 × 57.60mm |
| 인터페이스: | RGB (개정 가능) | 연결: | FPC 커넥터 타입 |
| 핀 번호: | 40 핀 (개인화) | 표면 밝기: | 260 Cd/m2 ((nits) |
| 공급 전압: | 3.2V | 백라이트 타입: | 흰색 LED |
| LED 수명: | 401000시간 | 준수: | REACH 및 RoHS 준수 |
핀 정의
| 핑노 | 기호 | 기능 |
| 1 | LED | LED 뒷등 (카토드) |
| 2 | LED+ | LED 뒷등 (애노드) |
| 3 | GND | 토지 |
| 4 | VDD | 전원 공급 2.8V |
| 5-12 | DB0-DB7 ((B0-B7) | RGB 블루 데이터 |
| 13-20 |
DB8-DB15 ((G0-G7) |
RGB 녹색 데이터 |
| 21-28 |
DB16-DB23 ((R0-R7) |
RGB 적색 데이터 |
| 29 | GND | 토지 |
| 30 | PCLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 31 | VDD | 전원 공급 2.8V |
| 32 | HSYNC | RGB 인터페이스 동작을 위한 라인 동기화 신호 |
| 33 | VSYNC | RGB 인터페이스 동작을 위한 프레임 동기화 신호 |
| 34 | DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 35 | NC | NC |
| 36 | GND | 토지 |
| 37 | CS | 칩 입력 핀을 선택 |
| 38 | 재설정 | 외부 리셋 입력 |
| 39 | SCL | SPI 인터페이스 시계 |
| 40 | SDA | 일련 입력 신호 |
2.8" TFT 480x640, TFT LCD 2.8 인치 그림

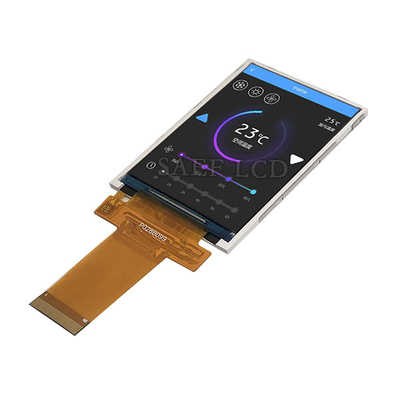

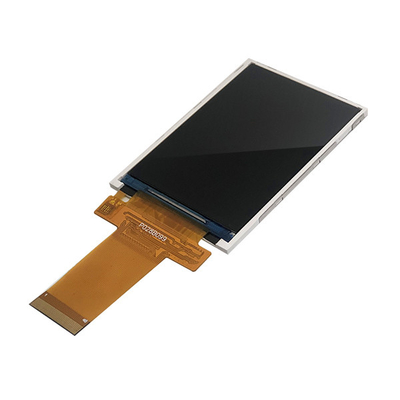

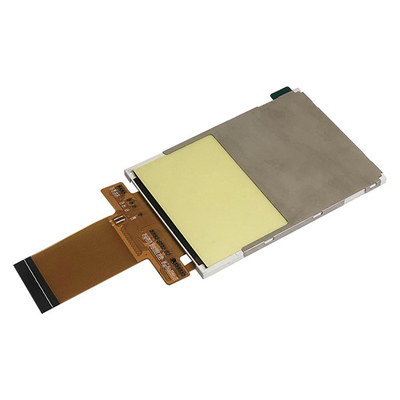

2.8" TFT 480x640, TFT LCD 2.8 인치 제품 이미지
