제품 상세 정보:
|
| 키워드: | 5.6 TFT LCD 디스플레이로 조금씩 움직이세요 | 터치 스크린: | 저항성 접촉 패널 (CTP와 옵션) |
|---|---|---|---|
| 결의안: | 640x480 | 커버 글라스 차원: | ODM |
| 인터페이스: | RGB | 표면 휘도: | 280 cd/m2 |
| LED 수명: | 40,000 시간 | 핀: | 40 |
| 뷰잉 방향: | 6 시 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 40개 핀 5.6 인치 TFT LCD,RGB 5.6 인치 TFT LCD,저항력이 있는 LCD RGB 디스플레이 |
||
저항성 접촉 패널과 TFT LCD 디스플레이 5.6 인치 RGB 인터페이스 40 핀 칼라 디스플레이
5.6 TFT RGB 터치 디스플레이 모듈 명세서로 조금씩 움직이세요
우주선 조립 시설 SF-TC560I-9270A-T는 640x480 결의안 (480 수직 화소 배열에 의한 640 수평식)과 5.6 인치 가득 찬 TFT-LCD 디스플레이입니다. 이 모델은 RGB 인터페이스를 지원합니다 ; 엘시디 판넬이 온 구동의 공급 전압 (VCC)는 3.0V 내지 3.6V입니다. 우주선 조립 시설 SF-TC560I-9270A-T는 임베디드 시스템, 자동화, GPS, 의학 장비, 산업적인 장치, 고급 품질에서 TFT 디스플레이를 요구하는 보안 장비와 화려한 이미지에서 사용될 수 있습니다.
우주선 조립 시설 SF-TC560I-9270A-T 그레이 스케일 반전 방향은 6인 TN-LCD 타입 TFT가 시이고. 밝기 280 cd/m2 (표준값)로. 그것은 -20C부터 +70C까지 온도에 작동할 수 있습니다 ; 그것의 저장 온도는 -30C에서 +80C의 범위입니다. SF-TC560I-9270A-T는 이루스 모델 AT056TN53V.1과 완전히 호환 가능합니다
| 키워드 : | 5.6 인치 TFT LCD 디스플레이 | 터치 스크린 : | 저항성 접촉 패널 (CTP와 옵션) |
|---|---|---|---|
| 결의안 : | 640x480 | 커버 글라스 차원 : | ODM |
| 조화시키세요 : | RGB | 표면 휘도 : | 280 Cd/m2 |
| LED 수명 : | 40,000 시간 | 핀 : | 40 |
| 뷰잉 방향 : | 6 시 | 순응성 : | 순응한 한계와 로에스 |
FAQ :
Q1. 나는 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 다양한 품목 번호의 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 선반 재고 제품, 바로 입하 표본을 위해. 샘플 개조를 위한 1-1.5 위크스. 대량 생산을 위한 4-6 위크스. 디자인 인 제품, 반대 그림 제안을 위한 2-3 일을 위해 ; 그림 승인에 하는 샘플을 위한 2 위크스 ; 샘플 승인에 있는 시험된 / 대량 생산을 위한 5-6 위크스.
Q3. 당신은 샘플과 생산명령을 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 낮은 MOQ. 샘플 점검을 위한 3-5pcs는 이용 가능합니다. 대량 생산 MOQ는 정상적으로 1K/lot 입니다. 우리는 산악 마라톤 / PP-실행 명령을 위해 MP MOQ보다 낮은 수량을 지원합니다.
Q4. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?
한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 도달하는데 5-7 일이 걸립니다. 항공사와 바다가 또한 선택적이어서 운반합니다.
Q5. 진행되는 방법 LCD 모듈을 위한 명령?
한 : 첫째로 우리에게 당신의 요구조건 또는 애플리케이션을 알려드립시다.
둘째로 우리는 당신의 요구조건 또는 제안에 따라 인용합니다.
제3으로 고객은 샘플을 확인하고 장소가 형식적 순서를 위해 침적됩니다.
네번째로 우리는 생산을 배열합니다.
Q6. 그것이 내 로고를 LCD 제품에 프린트하기 위한 OK입니까?
한 : 예. 설계 단계에서 형식적으로 우리에게 통보하고 우리는 당신의 샘플 시험과 승인을 위한 당신의 로고와 샘플을 만들 것입니다. 샘플 승인에, 대량 생산은 승인된 샘플을 따를 것입니다.
Q7 : 당신은 제품을 위한 개런티를 제공합니까?
한 : 예, 우리는 자사 제품에 1년 보증을 제공합니다.
Q8 : 결점이 있는 것 상대하는 방법?
한 : 첫째로, 자사 제품은 엄격한 품질 관리 시스템에서 생산되고 결함 비율이 0.2% 이하일 것입니다.
둘째로, 보증 기간 동안, 우리는 소량을 위한 새로운 질서로 새로운 액정 표시 장치를 보낼 것입니다. 결함이 있는 뱃치 상품을 위해, 우리는 당신에게 그들을 수리하고 그들을 재전송할 것이거나 실제 상황에 따라 리콜을 포함하는 해결책에 대해 논의할 수 있습니다.
5.6 TFT RGB 터치 디스플레이 모듈 그림으로 조금씩 움직이세요
| 아니오 고정하세요. | 기호 | 입출력 | 기능 |
| 1 | Ｖ는 이르렀습니다 | Ｐ | 주도하는 회로를 위한 전원접압 |
| 2 | Ｖ는 이르렀습니다 | Ｐ | 주도하는 회로를 위한 전원접압 |
| 3 | ADJ | 나 | PWM 펄스로 주도하는 밝기를 조정하세요 |
| 4 | GLED | Ｐ | 주도하는 음극을 위한 전원 |
| 5 | GLED | Ｐ | 주도하는 음극을 위한 전원 |
| 6 | VCC | Ｐ | 디지털 회로를 위한 전원접압 |
| 7 | VCC | Ｐ | 디지털 회로를 위한 전원접압 |
| 8 | 방식 | 나 | 드 또는 HV 모드 제어 |
| 9 | 드 | 나 | 자료는 가능하게 합니다 |
| 10 | VS | 나 | vsync 신호 입력 |
| 11 | HS | 나 | hsync 신호 입력 |
| 12 | 국민 총수요 | Ｐ | 전력 접지 |
| 13 | B5 | 나 | 청색 데이터 입력 (MSB) |
| 14 | B4 | 나 | 청색 데이터 입력 |
| 15 | B3 | 나 | 청색 데이터 입력 |
| 16 | 국민 총수요 | Ｐ | 전력 접지 |
| 17 | B2 | 나 | 청색 데이터 입력 |
| 18 | B1 | 나 | 청색 데이터 입력 |
| 19 | B0 | 나 | 청색 데이터 입력 (LSB) |
| 20 | 국민 총수요 | Ｐ | 전력 접지 |
| 21 | G5 | 나 | 녹색 데이터 입력 (MSB) |
| 22 | G4 | 나 | 그린 데이타 입력 |
| 23 | G3 | 나 | 그린 데이타 입력 |
| 24 | 국민 총수요 | Ｐ | 전력 접지 |
| 25 | G2 | 나 | 그린 데이타 입력 |
| 26 | G1 | 나 | 그린 데이타 입력 |
| 27 | G0 | 나 | 녹색 데이터 입력 (LSB) |
| 28 | 국민 총수요 | Ｐ | 전력 접지 |
| 29 | R5 | 나 | 빨간 데이터 입력 (MSB) |
| 30 | R4 | 나 | 적색 데이터 입력 |
| 31 | R3 | 나 | 적색 데이터 입력 |
| 32 | 국민 총수요 | Ｐ | 전력 접지 |
| 33 | R2 | 나 | 적색 데이터 입력 |
| 34 | R1 | 나 | 적색 데이터 입력 |
| 35 | R0 | 나 | 빨간 데이터 입력 (LSB) |
| 36 | 국민 총수요 | Ｐ | 전력 접지 |
| 37 | DCLK | 나 | 데이터 클록 |
| 38 | 국민 총수요 | Ｐ | 전력 접지 |
| 39 | L/R | 나 | 선택하 왼쪽에서 오른쪽으로 스캐닝 방향 |
| 40 | U/D | 나 | 증감형 스캐닝 방향을 선택하세요 |

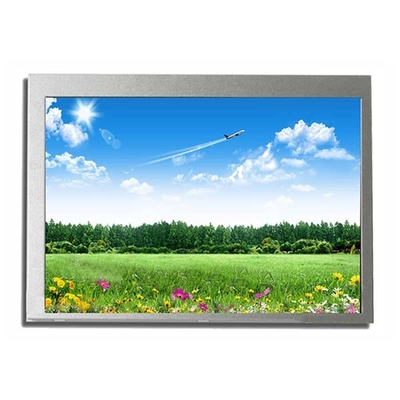

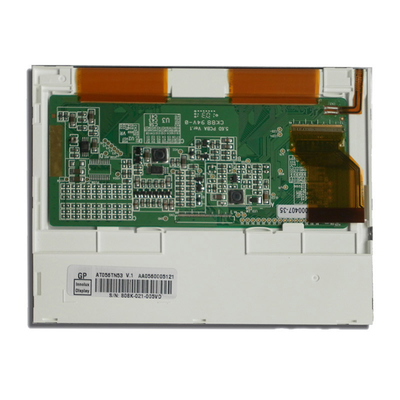

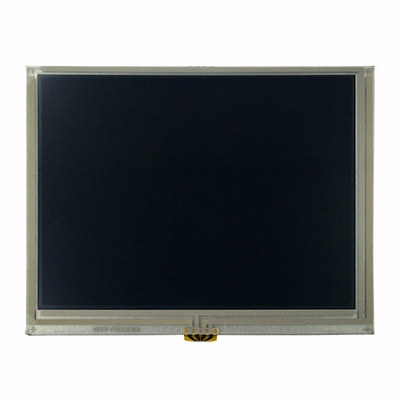

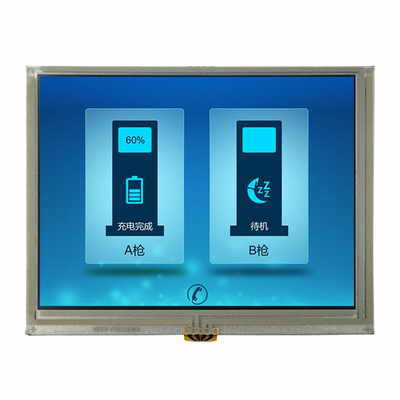

5.6 TFT RGB 터치 디스플레이 모듈 실제 제품 이미지로 조금씩 움직이세요
검색 키워드 : tft 5.6, 5.6 tft 액정 표시 장치, 5.6 tft 액정 표시 장치, 5.7 인치 tft 액정 표시 장치, tft 액정 표시 장치 5.6, 5.6 tft 디스플레이, 5.6 tft 디스플레이, 5.6 인치 tft 디스플레이, tft 디스플레이 5.6 인치, tft 디스플레이 5.6, 5.6 인치 tft LCD 디스플레이
