제품 상세 정보:
|
| 키워드: | 7인치 TFT 터치 디스플레이 모듈 | 터치 화면: | 저항성 접촉 패널 |
|---|---|---|---|
| 결의: | 800*480 | 커버 글라스: | ODM |
| 인터페이스: | RGB | 표면 휘도: | 300cd/m2 |
| LED 수명: | 40,000시간 | 핀: | 40 |
| 제어반: | 와 함께 | 관측 방향: | 6시 |
| 강조하다: | 7 인치 산업적 TFT 디스플레이,RGB 산업적 TFT 디스플레이,화면 디스플레이 800x480을 접촉하세요 |
||
7인치 터치 스크린 40핀 800x480 TFT 디스플레이 RGB 인터페이스와 RTP 제품 소개
SF-TC700I-9239D-T이 7" TFT 터치 스크린 LCD 디스플레이 모듈은 8051, PIC, AVR와 같은 MCU에 의해 쉽게 제어 될 수 있습니다.ARDUINO와 ARM그것은 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치, 높은 품질과 다채로운 이미지를 가진 TFT 디스플레이가 필요한 보안 장비에 사용될 수 있습니다.
SF-TC700I-9239D-T모듈은 -20°C에서 +70°C까지의 온도에서 작동할 수 있고, 저장 온도는 -30°C에서 +80°C까지입니다.
SF-TC700I-9239D-T 인놀룩스 모델 AT070TN83과 완전히 호환됩니다.
| 키워드: | 7인치 TFT 터치 디스플레이 모듈 | 터치 화면: | 저항성 터치 패널 |
|---|---|---|---|
| 결의: | 800*480 | 커버 유리 크기: | ODM |
| 인터페이스: | RGB | 표면 밝기: | 280 Cd/m2 |
| LED 수명: | 401000시간 | 핀: | 40 |
| 제어판: | 와 함께 | 관측 방향: | 6시 |
7인치 RGB TFT 저항 터치 디스플레이 모듈그림
핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | VLED | P | LED 드라이버 전원 공급 |
| 2 | VLED | P | LED 드라이버 전원 공급 |
| 3 | ADJ | 난 | PWM 펄스로 LED 밝기를 조정 |
| 4 | GLED | P | LED 회로에 대한 토지 |
| 5 | GLED | P | LED 회로에 대한 토지 |
| 6 | VCC | P | 디지털 회로 전원 공급 장치 |
| 7 | VCC | P | 디지털 회로 전원 공급 장치 |
| 8 | MODE | 난 | DE 또는 HV 모드 제어 |
| 9 | DE | 난 | 데이터 활성화 |
| 10 | VS | 난 | Vsync 신호 입력 |
| 11 | HS | 난 | Hsync 신호 입력 |
| 12 | GND | P | 전력 지상 |
| 13 | B5 | 난 | 블루 데이터 입력 (MSB) |
| 14 | B4 | 난 | 블루 데이터 입력 |
| 15 | B3 | 난 | 블루 데이터 입력 |
| 16 | GND | P | 전력 지상 |
| 17 | B2 | 난 | 블루 데이터 입력 |
| 18 | B1 | 난 | 블루 데이터 입력 |
| 19 | B0 | 난 | 파란색 데이터 입력 (LSB) |
| 20 | GND | P | 전력 지상 |
| 21 | G5 | 난 | 녹색 데이터 입력 (MSB) |
| 22 | G4 | 난 | 녹색 데이터 입력 |
| 23 | G3 | 난 | 녹색 데이터 입력 |
| 24 | GND | P | 전력 지상 |
| 25 | G2 | 난 | 녹색 데이터 입력 |
| 26 | G1 | 난 | 녹색 데이터 입력 |
| 27 | G0 | 난 | 녹색 데이터 입력 (LSB) |
| 28 | GND | P | 전력 지상 |
| 29 | R5 | 난 | 빨간색 데이터 입력 (MSB) |
| 30 | R4 | 난 | 빨간색 데이터 입력 |
| 31 | R3 | 난 | 빨간색 데이터 입력 |
| 32 | GND | P | 전력 지상 |
| 33 | R2 | 난 | 빨간색 데이터 입력 |
| 34 | R1 | 난 | 빨간색 데이터 입력 |
| 35 | R0 | 난 | 빨간색 데이터 입력 (LSB) |
| 36 | GND | P | 전력 지상 |
| 37 | DCLK | 난 | 샘플 시계 |
| 38 | GND | P | 전력 지상 |
| 39 | L/R | 난 | 왼쪽 또는 오른쪽 스캔 방향을 선택 |
| 40 | U/D | 난 | 위 또는 아래 스캔 방향을 선택 |
전형적인 운용 조건
| 항목 | 기호 | 가치 | 단위 | ||
| 미네 | 타이프. | 맥스 | |||
| 전력 전압 | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| 현재 소비 | ILED | - | 500 | 550 | mA |
| 입력 로직 고전압 | HIV | 0.7VCC | - | VCC | V |
| 입력 로직 저전압 | VIL | 0 | - | 0.3VCC | V |
| LED 수명 | - | 40,000 | - | - | HR |
광학적 사양
| 항목 | 기호 | 조건 | 가치 | 단위 | ||
| 미네 | 타이프. | 맥스 | ||||
| 시야 각 (CR≥10) | θL | Φ=180° (시간 9시) | 60 | 70 | - | 학위 |
| θR | Φ=0°(3시) | 60 | 70 | - | ||
| θT | Φ=90° (12시) | 40 | 50 | - | ||
| θB | Φ=270° ((6시) | 60 | 70 | - | ||
| 반응 시간 | 톤 | 정상 θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| 콘트라스트 비율 | CR | 400 | 500 | - | - | |
| 색색성 | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| 광력 | L | 250 | 300 | - | cd/m2 | |
| 빛의 균일성 | YU | 70 | 75 | - | % | |

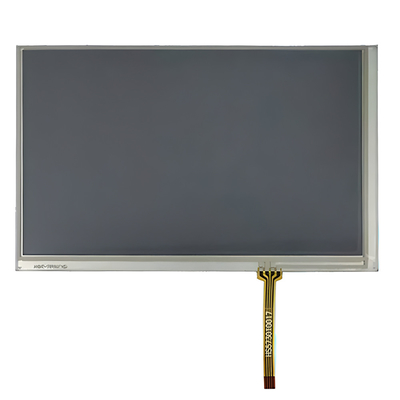

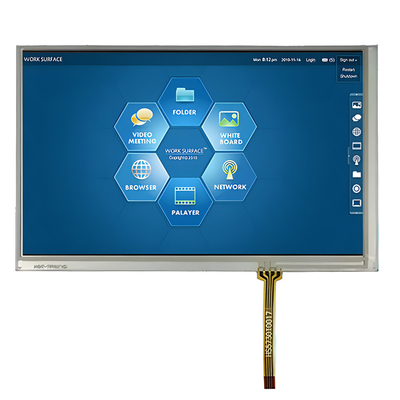

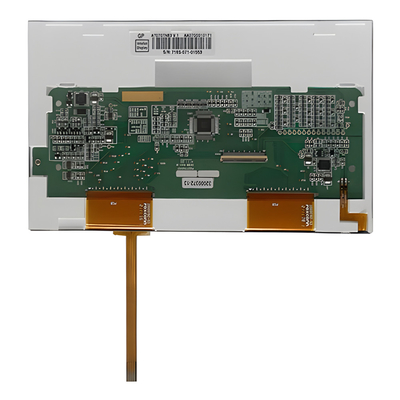

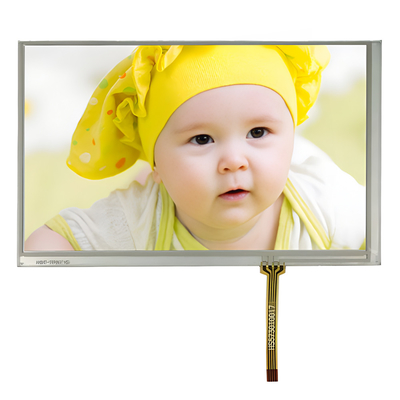

7인치 RGB TFT 저항 터치 디스플레이 모듈제품 이미지
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
