제품 상세 정보:
|
| 제품: | 3.5 인치 TFT 디스플레이 | 결의: | 320*240 도트 |
|---|---|---|---|
| 터치 스크린: | 저항막 방식 터치 패널(CTP 옵션) | 커버 글라스 차원: | 사용자 정의 |
| 외형치수: | 63.9 x 76.9 x 4.45mm | 관측 방향: | 6:00 |
| 인터페이스: | RGB | 핀 번호: | 핀 54개 |
| 연결: | ZIF | 표면 휘도: | 350 - 700cd/m2(니트) |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | QVGA 3.5 인치 TFT 디스플레이 우주선 조립 시설,RGB 3.5 인치 TFT 디스플레이,LED tft 액정 표시 장치 3.5 인치 국제환경규격 |
||
** 데이터 시트 다운로드 **
TFT LCD 3.5 인치 QVGA 320x240 HX8238 쉴드 디스플레이 RGB 인터페이스 LED 백라이트 화면
TFT LCD 3.5인치, 3.5인치 QVGA TFT 디스플레이 모듈 설명
SF-TC350M-9268A1-T3.5인치 직선형 풀 컬러 QVGA 320x240 TFT LCD 화면 디스플레이입니다. MCU에 의해 쉽게 제어됩니다. 터치 스크린이있는 이 3.5인치 TFT LCD는 임베디드 시스템, 산업 장치,고품질의 화면과 화려한 화면을 필요로 하는 보안 및 휴대용 장비. RGB 인터페이스를 지원합니다. 호스트에 쉽게 연결하기 위해, FFC / FPC 꼬리 매트는 쉽게 찾을 수 있는 ZIF 소켓과 연결됩니다.
SF-TC350M-9268A1-T는 표준 TFT LCD 3.5 디스플레이 모듈의 일종입니다.윈스타 3.5인치 TFT 디스플레이 WF35LTIACDNN0, WF35LTIACDNG0와 완전히 호환됩니다.SF-TC350M-9268A1-T는 다양한 응용 환경으로 인해 많은 선택 디자인을 가지고 있습니다. 그것은 저항성 터치 패널과 함께 및없이 EMI 테스트 및 엄격한 신뢰성 테스트를 지원합니다.용량 터치 스크린과 / 없이, 700 니트까지 더 높은 밝기.
| 제품: | 3.5인치 TFT 디스플레이 | 결의: | 320*240 점 |
|---|---|---|---|
| 터치 화면: | 레지스티브 터치 패널 (CTP 선택) | 커버 유리 크기: | 사용자 정의 |
| 윤곽 차원: | 630.9 × 76.9 × 4.45mm | 관측 방향: | 6:00 |
| 인터페이스: | RGB | 핀 번호: | 54 핀 |
| 연결: | 플러그 | 표면 밝기: | 350 ~ 700 Cd/m2 ((nit) |
| LED 수명: | 401000시간 | 준수: | REACH 및 RoHS 준수 |
TFT LCD 3.5인치, 3.5인치 QVGA TFT 디스플레이 모듈
핀 정의:
| 핀 NO. | 기호 | I/O | 설명 |
| 1 | LED-K1 | 난 | LED 카थो드 |
| 2 | LED-K2 | 난 | LED 카थो드 LED-K1에 연결 |
| 3 | LED-A1 | 난 | LED 아노드 |
| 4 | LED-A2 | 난 | LED 아노드 LED-A1에 연결 |
| 5~7 | NC | - | 연결이 없네 |
| 8 | /RESET | 난 | 핀을 다시 설정합니다 |
| 9 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 10 | SCL | 난 | SPI 시계 신호 |
| 11 | SDI | 난 | SPI 인터페이스 입력 핀 |
| 12 | B0 | 난 | BLUE 데이터 신호 (LSB) |
| 13~19 | B1-7 | 난 | BLUE 데이터 신호 |
| 20 | G0 | 난 | GREEN 데이터 신호 (GSB) |
| 21~27 | G1-7 | 난 | 녹색 데이터 신호 |
| 28 | R0 | 난 | RED 데이터 신호 (LSB) |
| 29~35 | R1-7 | 난 | RED 데이터 신호 |
| 36 | HSYNC | 난 | 수평 동기화 신호 |
| 37 | VSYNC | 난 | 수직 동기화 신호 |
| 38 | 도트클 | 난 | 시계 신호를 샘플링하기 위해 |
| 39~40 | NC | - | 연결이 없네 |
| 41 | VDD | 난 | +2.8V 전원 |
| 42 | VDDIO | 난 | 1.8V~2.8V 전원 공급원 |
| 43 | YU | 난 | 터치 패널 핀 |
| 44 | XL | 난 | 터치 패널 핀 |
| 45 | YD | 난 | 터치 패널 핀 |
| 46 | XR | 난 | 터치 패널 핀 |
| 47~51 | NC | - | 연결이 아니라 |
| 52 | ENABLE | 난 | 입력 데이터 설정 제어 |
| 53~54 | GND | 난 | 전력 지각 |

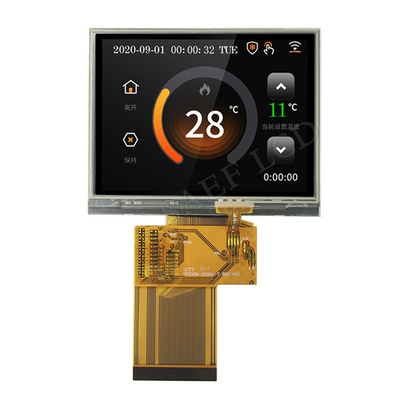

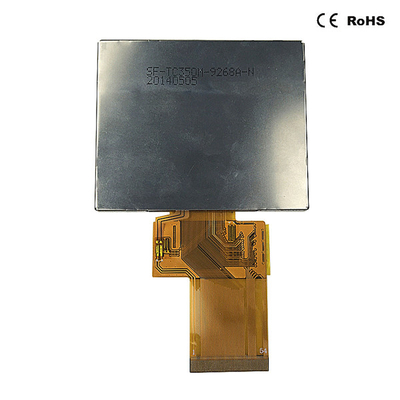

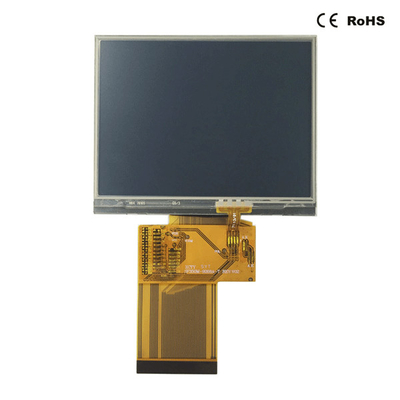

TFT LCD 3.5인치, 3.5인치 QVGA TFT 디스플레이 모듈 실제 제품 이미지
