제품 상세 정보:
|
| 제품: | 0.91인치 PMOLED | 구조: | COG + PCB |
|---|---|---|---|
| 해결: | 128x32픽셀 | 인터페이스: | I²C(IIC), 4핀 |
| 제어 장치: | SSD1306 | bightness: | 150cd/m²(최소), 180cd/m²(일반) |
| 색상: | 흰색 & 파란색, 선택 사항 | 공급 전압: | 1.65V~3.3V |
| 수술 임시요원: | -40 +~ +70 ℃ | 명암비: | 2000 : 1 (암실 대비) |
| 모듈 크기: | 최대 38.0mm(L) x 12.0mm(W) x 3.1mm(T) | 공급 전압(디스플레이): | 6.4~9V(외부) / 3.5~4.2V(내부 DC/DC) |
| 규정 준수: | 순응한 한계와 로에스 | 사용자 정의 :: | 사용 가능 |
| 강조하다: | I²C를 갖춘 0.91인치 OLED 디스플레이 모듈,임베디드 디자인용 SSD1306 PMOLED,소형 OLED 디스플레이 모듈 웨어러블 |
||

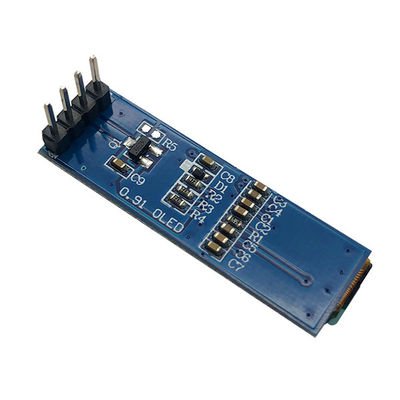

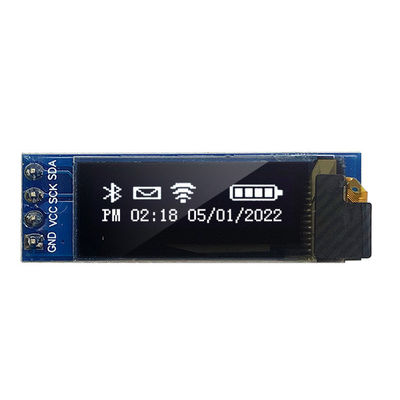

Saef Technology Limited는 임베디드 시스템, 웨어러블 기기, IoT 인터페이스 및 산업 계측을 위해 초소형, 저전력, 신뢰할 수 있는 디스플레이가 필요한 엔지니어와 개발자를 위해 설계된 고성능 0.91인치 PMOLED 디스플레이 모듈인 SFOM091JY-12832WB-01을 선보입니다. 선명한 128x32 해상도, I²C 인터페이스 및 강력한 SSD1306 드라이버를 갖춘 이 모듈은 유럽과 미국 전역의 공간 제약적인 디자인에서 뛰어난 선명도와 통합 편의성을 제공합니다.
초소형 폼 팩터:
단 38.0 x 12.0 x 3.1mm 크기로, 모든 밀리미터가 중요한 웨어러블 기술, 의료 모니터, 스마트 센서 및 휴대용 기기에 이상적입니다.
고대비 PMOLED 기술:
2000:1 명암비와 150–180 cd/m² 밝기를 특징으로 하는 이 OLED는 넓은 시야각과 백라이트가 없는 선명하고 자체 발광 픽셀을 제공하여 저조도 또는 햇빛 가독성 애플리케이션에 적합합니다.
넓은 작동 온도 범위:
-40°C ~ 70°C로 평가된 이 모듈은 산업 자동화에서 야외 웨어러블에 이르기까지 극한 환경에서 안정적으로 작동합니다.
저전력 소비:
최저 1 μA (VDD) 및 2 μA (VCC)의 절전 모드 전류로 이 디스플레이는 전력에 민감한 디자인에서 배터리 수명을 연장합니다.
유연한 전원 아키텍처:
외부 VCC (6.4V–9V) 및 VBAT (3.5V–4.2V)에서 내부 DC/DC 변환을 모두 지원하여 전원 시스템 설계를 단순화합니다.
전체 명령 제어 기능의 I²C 인터페이스:
업계 표준 SSD1306을 기반으로 하는 이 모듈은 멀티플렉스 비율, COM 스캔 방향, 명암비, 사전 충전 기간 및 VCOMH 레벨에 대한 완벽한 프로그래밍 기능을 제공하여 애플리케이션에 맞게 미세 조정된 최적화를 가능하게 합니다.
PCB 공간이 부족하여 어려움을 겪고 있습니까?
당사의 0.91인치 OLED는 간단한 4핀 인터페이스(GND, VCC, SCL, SDA)로 좁은 레이아웃에 적합하여 라우팅 복잡성과 BOM 비용을 줄입니다.
영하 또는 고온 환경에서 작동하는 디스플레이가 필요하십니까?
-40°C ~ 70°C의 작동 범위와 산업 신뢰성 테스트(진동, ESD 및 온도 사이클링 포함)를 완벽하게 준수하는 이 모듈은 가혹한 조건에 맞게 제작되었습니다.
배터리 작동 장치의 전원 관리에 대해 걱정하십니까?
통합된 DC/DC 컨버터와 초저전력 절전 전류는 단일 코인 셀에서 수년간 작동할 수 있도록 합니다.
사용자 지정 글꼴 색상 또는 그래픽을 지원하는 디스플레이를 찾고 있습니까?
표준 모델은 흰색 또는 파란색으로 제공되지만 Saef는 요청 시 색상 조정, 사용자 지정 핀아웃, 펌웨어 조정 및 터치스크린 통합(RTP/CTP)을 포함한 무료 반 맞춤형 수정을 제공합니다.
ISO 9001:2015 및 ISO 14001:2015 인증 – 품질 및 환경적 책임에 대한 보증.
전체 SSD1306 명령 지원 – 데이터시트에는 자세한 타이밍 다이어그램, 초기화 시퀀스 및 전원 켜기/끄기 프로토콜이 포함되어 있습니다.
신뢰성 테스트 – 고/저온 작동, 보관, 습도, 진동, ESD 및 낙하 테스트를 포함합니다.
엔지니어 간 지원 – 기술 문서, 샘플 코드 및 직접 공장 엔지니어링 컨설팅에 액세스할 수 있습니다.
웨어러블 기기(스마트워치, 피트니스 트래커)
의료 모니터링 장비
IoT 대시보드 및 센서 디스플레이
산업 HMI 및 계측
소비자 가전(휴대용 오디오, 게임)
자동차 및 항공 인터페이스
스마트 홈 제어
통합할 준비가 되셨습니까? 무료 사용자 지정 견적, 샘플 요청 또는 펌웨어 지원을 위해 당사 엔지니어링 팀에 문의하십시오. 터치스크린 통합, 베젤 수정 및 사용자 지정 커넥터 레이아웃을 포함하여 저 MOQ 및 OEM/ODM 프로젝트에 대한 빠른 처리 시간을 지원합니다.
실행 촉구
전체 데이터시트를 다운로드하고, 명령 테이블을 보거나, 오늘 개발 샘플을 요청하십시오. Saef Technology가 신뢰성, 선명도 및 통합 용이성을 위해 설계된 디스플레이로 다음 임베디드 비전을 강화하도록 하십시오.
기계적 치수
인터페이스 핀 정의
| PIN | SYMBOL | 설명 |
| 1 | GND | 논리 회로의 접지 |
| 2 | VCC | 논리 전원 공급 장치 |
| 3 | SCK | 직렬 클럭 입력. |
| 4 | SDA | 직렬 데이터 입력. |
절대 최대 정격
| 매개변수 | 기호 | 최소 | 최대 | 단위 |
| 논리 전원 전압 | VDD | -0.3 | 4 | V |
| 디스플레이 전원 전압 | VCC | 0 | 16.5 | V |
| DC/DC 전원 전압 | VBAT | -0.3 | 4.5 | V |
| 작동 온도 | TOP | -40 | 70 | .C |
| 보관 온도 | TSTG | -40 | 85 | .C |
| 수명(110 cd/m2) | 10/000 | - | 시간 | |
| 수명(80 cd/m2) | 30/000 | - | 시간 | |
| 수명(60 cd/m2) | 50/000 | - | 시간 |
광학 특성
| 특성 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|
밝기 (VCC 외부 공급) |
Lbr | - | 90 | - | - | cd/m2 |
|
밝기 (내부 DC/DC에서 생성된 VC) |
Lbr | - | 80 | 110 | - | cd/m2 |
| C.I.E. (흰색) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| 암실 명암비 | CR | - | 2000:1 | - | ||
| 시야각 | - | 무료 | - | 도 |
DC 특성
| 특성 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 논리 전원 전압 | VDD | - | 3.3 | - | V | |
|
디스플레이 전원 전압 (외부 공급) |
VCC |
참고 5 (내부 DC/DC 비활성화) |
8.5 | 9.0 | 9.5 | V |
| DC/DC 전원 전압 | VBAT | 내부 DC/DC 활성화 | - | 3.3 | - | V |
| 내부 DC/DC에서 생성된 디스플레이 전원 전압 | VCC |
참고 6 (내부 DC/DC 활성화) |
7.0 | - | 7.5 | V |
| 높은 레벨 입력 | VIH | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| 낮은 레벨 입력 | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| 높은 레벨 출력 | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| 낮은 레벨 출력 | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDD 작동 전류 | IDD | - | 160 | 220 | μA | |
| VCC 작동 전류(VCC 외부 공급) | ICC | - | 9 | 15 | mA | |
| VBAT 작동 전류(내부 DC/DC에서 생성된 VCC) | IBAT | - | 27.0 | 32.0 | mA | |
| VDD 절전 모드 전류 | IDD/ SLEEP | - | - | 10 | μA | |
|
VCC 절전 모드 전류
|
ICC/ SLEEP | - | - | 10 | μA |
