제품 상세 정보:
|
| 제품: | 096인치 OLED 디스플레이 | 해결: | 128x64픽셀 |
|---|---|---|---|
| 구조: | COG + PCB | 인터페이스: | I2C / IIC |
| 터치 스크린: | 사용자 정의 가능 | 시청 방향: | 모든 시야각(85/85/85/85) |
| 개요는 흐려집니다.: | 24.7×27×3.6mm | 연결: | 금속 핀 |
| 핀 번호: | 4핀(7핀 선택) | 작동 온도.: | -40 +~ +85 ℃ |
| 일생: | 50,000시간 @ 60cd/m2 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 0.96인치 OLED 디스플레이 모듈 I2C 인터페이스,산업용 등급 OLED 디스플레이 모듈,고휘도 OLED 디스플레이 흰색 파란색 |
||

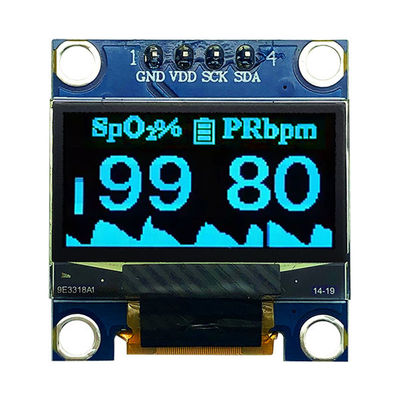

Saef Technology Limited는 초소형 디자인에서 선명도, 효율성 및 신뢰성을 요구하는 엔지니어와 개발자를 위해 설계된 고성능 0.96인치 OLED 디스플레이 모듈을 소개합니다. 웨어러블 기기, 의료 모니터, 휴대용 기기, IoT 센서 및 산업용 HMI에 이상적인 이 OLED 패널은 간단한 I2C 인터페이스를 통해 매우 낮은 전력 소비로 선명한 흑백 시각 효과를 제공합니다.

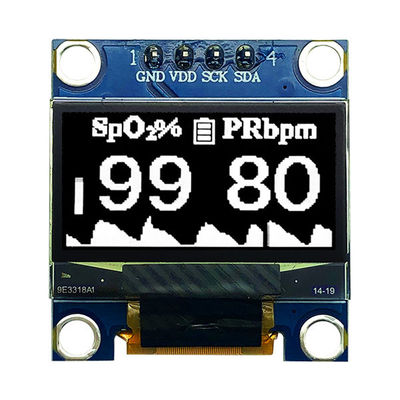

선택 사양인 흰색 또는 파란색 발광을 갖춘 128 × 64 해상도는 실내 및 실외 조명 모두에서 높은 대비와 뛰어난 가독성을 보장합니다.

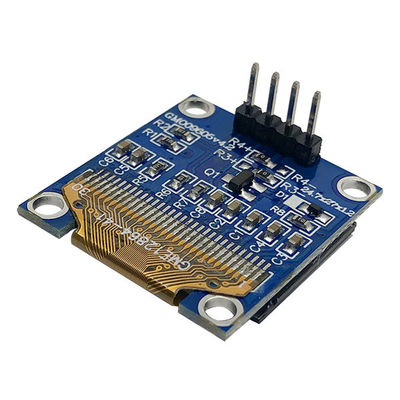

24.7mm × 27.0mm × 2.7mm의 작은 PCB 풋프린트는 디스플레이 품질을 저하시키지 않으면서 공간 제약적인 디자인에 적합합니다.
STM32, ESP32, Arduino 및 Raspberry Pi와 같은 MCU와의 통합을 줄이고 단순화하기 위해 통신에 두 개의 와이어(SCL, SDA)만 필요합니다.
-40°C ~ +80°C로 평가되어 냉동 물류에서 가열된 산업 환경에 이르기까지 혹독한 환경에 적합합니다.
내부 DC/DC를 통한 높은 밝기
최대 180 cd/m² 밝기는 통합 차지 펌프를 통해 가능하며 직사광선에서도 가시성을 보장합니다.
열 충격, 습도 및 연장된 온도 사이클을 포함한 광범위한 신뢰성 테스트를 통해 80 cd/m²에서 30,000시간으로 평가되었습니다.
저희는 무료 반 맞춤화를 제공합니다. 저항성 또는 정전식 터치를 추가하고, 핀아웃을 수정하고, 펌웨어를 조정하거나, 정확한 요구 사항에 맞게 기계적 개요를 조정할 수 있습니다.
Saef’s 0.96인치 OLED 모듈은 시스템 디자이너를 염두에 두고 제작되었습니다.
통합 DC/DC 컨버터는 외부 고전압 공급 장치의 필요성을 제거합니다.
쉬운 제어 및 저전력 관리를 위한 전체 명령 세트를 갖춘 SSD1315 드라이버 IC
빠른 프로토타입 제작을 위해 C로 제공되는 완전한 초기화 코드
오류 없는 PCB 레이아웃 및 조립을 보장하는 자세한 기계 도면 및 핀 정의
스마트워치, 휴대용 의료 기기, 센서 디스플레이 또는 소형 제어판을 개발하든 이 모듈은 최소한의 설계 오버헤드로 안정적인 성능을 제공합니다.
기술 전문 지식: 당사의 엔지니어링 팀은 회로도 검토, 펌웨어 디버깅 및 맞춤형 요청을 지원합니다.
신속한 프로토타입 제작: 샘플은 전체 문서와 함께 5–7 영업일 이내에 배송됩니다.
시장 출시 준비 완료: 유럽 및 북미 시장에 원활하게 진입할 수 있도록 ROHS, REACH 및 CE 지침을 준수합니다.
품질 보증: 각 장치는 주요 결함에 대해 MIL-STD-105E Level II에 따라 AQL 검사를 거칩니다(0.65% AQL).
웨어러블 건강 및 피트니스 트래커
휴대용 의료 및 진단 장비
휴대용 테스트 및 측정 도구
산업용 센서 및 HMI 디스플레이
IoT 엣지 장치 및 스마트 홈 컨트롤러
자동차 보조 디스플레이 및 대시 클러스터
자신감을 가지고 디자인할 준비가 되셨습니까?
데이터시트, 샘플 코드 또는 무료 디자인 컨설팅을 받으려면 기술 영업 팀에 문의하십시오. 비전만큼 신뢰할 수 있고 정확한 디스플레이를 통합할 수 있도록 도와드리겠습니다.
기계적 치수
절대 최대 정격
| 매개변수 | 기호 | 최소 | 최대 | 단위 |
| 로직용 공급 전압 | VDD | -0.3 | 4 | V |
| 디스플레이용 공급 전압 | VCC | 0 | 16.5 | V |
| DC/DC용 공급 전압 | VBAT | -0.3 | 4.5 | V |
| 작동 온도 | TOP | -40 | 85 | .C |
| 보관 온도 | TSTG | -40 | 85 | .C |
| 수명(110 cd/m2) | 10/000 | - | 시간 | |
| 수명(80 cd/m2) | 30/000 | - | 시간 | |
| 수명(60 cd/m2) | 50/000 | - | 시간 |
광학 특성
| 특성 | 기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
|
밝기 (VCC 외부 공급) |
Lbr | 참고 5 | 90 | - | - | cd/m2 |
|
밝기 (내부 DC/DC에서 생성된 VC) |
Lbr | 참고 6 | 80 | 110 | - | cd/m2 |
| C.I.E. (흰색) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| 암실 대비 | CR | - | 2000:1 | - | ||
| 시야각 | - | 무료 | - | 도 |
DC 특성
|
특성 |
기호 | 조건 | 최소 | 일반 | 최대 | 단위 |
| 로직용 공급 전압 | VDD | - | 3.3 | - | V | |
|
디스플레이용 공급 전압 (외부 공급) |
VCC |
참고 5 (내부 DC/DC 비활성화) |
8.5 | 9.0 | 9.5 | V |
| DC/DC용 공급 전압 | VBAT | 내부 DC/DC 활성화 | - | 3.3 | - | V |
| 내부 DC/DC에서 생성된 디스플레이용 공급 전압 | VCC |
참고 6 (내부 DC/DC 활성화) |
7.0 | - | 7.5 | V |
| 높은 레벨 입력 | VIH | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| 낮은 레벨 입력 | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| 높은 레벨 출력 | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| 낮은 레벨 출력 | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDD용 작동 전류 | IDD | - | 160 | 220 | μA | |
|
VCC용 작동 전류(VCC 외부 공급) |
ICC |
참고 7 |
- |
9 |
15 |
mA |
| VBAT용 작동 전류(내부 DC/DC에서 생성된 VCC) |
IBAT |
참고 8 |
- |
27.0 |
32.0 |
mA |
| VDD용 절전 모드 전류 | IDD/ SLEEP | - | - | 10 | μA | |
|
VCC용 절전 모드 전류
|
ICC/ SLEEP | - | - | 10 | μA |
