제품 상세 정보:
|
| 제품: | 1.54인치 그래픽 OLED 화면 | 해결: | 128x64픽셀 |
|---|---|---|---|
| 디스플레이 모드: | 수동 매트릭스 | 인터페이스: | 4 와이어 SPI |
| 작동 전압: | 로직: 1.65V~3.3V, 디스플레이: 11.5V~12.5V | 명도: | 일반 110cd/m² |
| 시야각: | 160도 | 픽셀 피치: | 0.254 x 0.254mm (0.254 x 0.254mm) |
| 운전 방법: | 1/64 근무 주기는 | 작동 온도.: | -40 ° C ~ +70 ° C |
| 핀 번호: | 7개의 헤더 핀 | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | 1SPI 인터페이스가 있는.54인치 OLED 디스플레이 모듈,초저전력 OLED 디스플레이 모듈,광 온도 OLED 디스플레이 모듈 |
||

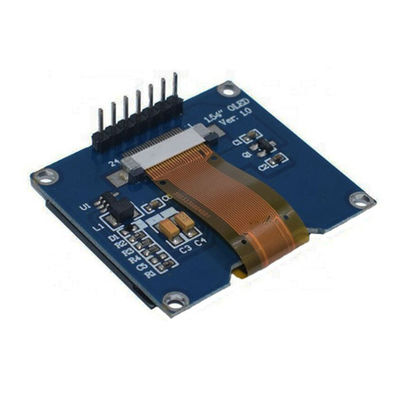

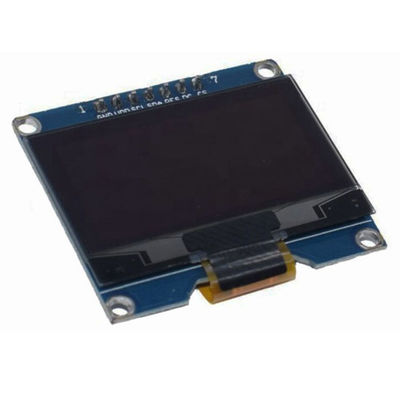

Saef Technology Limited는 소형 폼 팩터에서 선명도, 효율성 및 견고성을 요구하는 엔지니어와 개발자를 위해 설계된 고성능 1.54인치 OLED 디스플레이 모듈을 소개합니다. 웨어러블 기술, 의료 모니터, 산업용 핸드헬드 및 IoT 장치에 이상적인 이 흑백 OLED 패널은 뛰어난 광학 성능과 초저전력 소비를 결합하여 작고 통합하기 쉬운 패키지로 제공됩니다.
128 × 64 픽셀 해상도와 백색 OLED 방출은 어둡고 밝은 환경 모두에서 선명한 대비와 뛰어난 가독성을 제공합니다.
-40°C ~ +70°C로 평가되어 온도 안정성이 중요한 야외, 자동차 및 산업용 애플리케이션에 적합합니다.
전체 ON 모드에서 90µA(VDD) 및 450µA(VCC)만 소비하며, 절전 모드 전류는 10µA 미만으로 배터리 작동 및 에너지 민감 장치에 이상적입니다.
최소한의 핀 수와 전체 명령 지원으로 일반적인 마이크로컨트롤러(STM32, ESP32, Arduino, Raspberry Pi Pico)와 쉽게 인터페이스할 수 있습니다.
최적화된 밝기 설정에서 최대 16,000시간으로 평가되었습니다. 열 충격, 고/저온 작동 및 산업 신뢰성 표준에 따른 습도 테스트를 거쳤습니다.
무료 반 맞춤화를 제공합니다. 저항성 또는 정전식 터치 패널 추가, 커넥터 수정, 펌웨어 조정 또는 제품에 완벽하게 맞도록 기계적 윤곽을 조정할 수 있습니다.
Saef의 1.54인치 OLED 모듈은 시스템 설계자를 염두에 두고 제작되었습니다.
강력한 전원 시퀀싱 회로는 OLED 패널을 보호하고 작동 수명을 연장합니다.
ESD 보호 드라이버 IC(CH1116G)는 전기적으로 노이즈가 많은 환경에서 안정적인 작동을 보장합니다.
빠른 프로토타입 제작을 위해 자세한 초기화 코드 및 타이밍 다이어그램이 제공됩니다.
정확한 장착 및 조립을 위해 공차가 포함된 기계 도면이 포함되어 있습니다.
피트니스 트래커, 휴대용 진단 도구, 스마트 센서 디스플레이 또는 소형 제어판을 개발하든 이 모듈은 최소한의 공간에서 안정적인 성능을 제공합니다.
기술 전문성: 당사의 엔지니어링 팀은 회로도 검토, 펌웨어 디버깅 및 맞춤형 요청을 지원합니다.
신속한 프로토타입 제작: 전체 문서와 함께 5~7 영업일 내에 샘플을 사용할 수 있습니다.
시장 준비 완료: 유럽 및 북미 시장으로의 원활한 진입을 위해 ROHS, REACH 및 CE 지침을 준수합니다.
품질 보증: 각 장치는 주요 결함에 대해 MIL-STD-105E Level II에 따라 AQL 검사를 거칩니다(0.65% AQL).
웨어러블 건강 및 피트니스 장치
휴대용 의료 및 진단 장비
휴대용 테스트 및 측정 도구
산업용 HMI 및 센서 디스플레이
IoT 엣지 장치 및 스마트 홈 컨트롤러
자동차 보조 디스플레이 및 대시 클러스터
기계적 치수
핀 인터페이스 정의
| PIN | SYMBOL | Descriptions |
| 1 | GND | Logic Circuit의 접지 |
| 2 | VDD | Logic용 전원 공급 장치 |
| 3 | SCK | 직렬 클럭 입력. |
| 4 | SDA | 직렬 데이터 입력. |
| 5 | RST | 이 핀은 리셋 신호 입력입니다. 핀이 낮으면 칩 초기화가 실행됩니다. 정상 작동 중에는 이 핀을 풀업 상태로 유지하십시오. |
|
6 |
DC |
이 핀은 데이터/명령 제어 핀입니다. 핀이 높게 풀리고 직렬 인터페이스 모드가 선택되면 SDIN의 데이터는 데이터로 해석됩니다. 낮게 풀리면 SDIN의 데이터가 명령 레지스터로 전송됩니다. |
| 7 | CS | 칩 선택. CS0 = “L”일 때 칩이 선택됩니다. |
절대 최대 정격
| Parameter | Symbol | Min | Max | Unit |
| Logic용 공급 전압 | VDD | -0.3 | 4 | V |
| 디스플레이용 공급 전압 | VCC | 8 | 17 | V |
| 작동 온도 | TOP | -40 | 70 | .C |
| 보관 온도 | TSTG | -40 | 85 | .C |
| 수명(220cd/m2) | 13,000 | - | 시간 | |
| 수명(200cd/m2) | 15,000 | - | 시간 | |
| 수명(180cd/m2) | 16,000 | - | 시간 |
DC 특성
| Characteristics | Symbol | Conditions | Min | Typ | Max |
Unit |
| Logic용 공급 전압 | VDD | 1.65 | 2.8 | 3.3 | V | |
| 디스플레이용 공급 전압 | VCC | 11.5 | 12 | 12.5 | V | |
| 높은 레벨 입력 | VIH | 0.8×VDD | - | - | V | |
| 낮은 레벨 입력 | VIL | - | - | 0.2×VDD | V | |
| 높은 레벨 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| 낮은 레벨 출력 | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD 공급 전류 VDD =2.8V, VCC = 12, IREF = 10uA , No 패널 연결됨, 디스플레이 ON, All ON, |
IDD |
Contrast = FFh |
- |
90 |
110 |
μA |
|
VCC 공급 전류 VDD = 2.8V, VCC =12, IREF =10uA, No 패널 연결됨, 디스플레이 ON, All ON |
ICC |
- |
450 |
580 |
μA |
|
|
세그먼트 출력 전류, VDD = 2.8V, VCC =12V, IREF=10uA, 디스플레이 ON. |
ISEG |
Contrast=FFh | 280 | 310 | 340 |
μA |
| Contrast=AFh | - | 215 | - | |||
| Contrast=7Fh | - | 155 | - | |||
| Contrast=3Fh | - | 78 | - | |||
| Contrast=0Fh | 20 | - | ||||
|
절전 모드 전류(VDD) |
IDD, SLEEP |
VDD = 1.65V~3.3V, VCC = 7V~16V 디스플레이 OFF, 패널 미연결 |
- |
- |
10 |
μA |
|
절전 모드 전류(VCC) |
ICC, SLEEP |
VDD = 1.65V~3.3V, VCC = 7V~16V 디스플레이 OFF, 패널 미연결 |
- |
- |
10 |
μA |
전기적 사양
| Characteristics | Symbol | Conditions | Min | Typ | Max | Unit |
| 일반 모드 전류 소비 | 모든 픽셀 켜짐 | - | 17 | 25 | mA | |
| 대기 모드 전류 소비 | 대기 모드 10% 픽셀 켜짐 | - | 0.5 | 1.5 | mA | |
| 일반 모드 전력 소비 | 모든 픽셀 켜짐 | - | 71.5 | 97.5 | mW | |
| 대기 모드 전력 소비 | 대기 모드 10% 픽셀 켜짐 | - | 6.5 | 19.5 | mW | |
| 밝기 | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (White) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| 암실 대비 | CR | - | 2000:1 | - | - | |
| 시야각 | - | 160 | - | - | 도 |
