제품 상세 정보:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| 강조하다: | 4인치 산업용 TFT LCD 디스플레이,PCAP 터치 스크린 TFT 디스플레이,넓은 온도 TFT LCD |
||
산업용 탄력성과 정밀성을 위해 설계된
SFTO400XC-7013ACT는 까다로운 환경에서 까다로운 산업용 애플리케이션을 위해 설계된 고성능 4인치 사각형 TFT LCD 모듈입니다.262K 색상과 18비트 RGB 인터페이스와 720×720 해상도를 갖는다., HMI, IoT 제어판 및 기기에 대한 특별한 명확성을 제공합니다.
강력한 PCAP 터치 통합
FT6336U IC (I2C 인터페이스) 를 통한 멀티 터치 지원
사용자 정의 가능한 구성: G+F (글라스/필름) 또는 G+G (글라스/글라스) 구조.
선택적인 산업용 터치 IC (-40°C ~ +85°C, ±15kV ESD)
극한 환경 대비
열 사이클 (-30°C ~ 80°C 저장) 및 진동 저항 (1055Hz, 1.5mm 진폭) 에 유효합니다.
IP67 밀폐형 버전 (질매 + 포팅)
수소공성 코팅 (>110° 접촉각)
광학 우수성
9001:1 콘트라스트 비율 80° 전방향 관측.
반사 (AG) + 반사 (AR) 코팅 (선택)
≥82%의 광전달 (90%까지 업그레이드 할 수 있습니다.)
컴플라이언스 중심의 설계
EU/미국 시장에 대한 RoHS/REACH/PFAS의 완전한 준수
인증: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
중요 애플리케이션에 대한 사용자 정의
두께 옵션: 0.95mm6.0mm 덮개 유리.
산업 업그레이드: 확장된 온도 IC, 비 거부 알고리즘, EMI 보호.
표면 처리: 세라믹 잉크 (10 년 이상 UV 저항성), 2.5D / 3D 가장자리.
공장 자동화: 제어판, PLC 인터페이스
의료기기: 진단 장비, 휴대용 모니터
운송: 함대 관리 시스템, EV 대시보드
스마트 빌딩: HVAC 컨트롤, 보안 터미널.
*"활성 영역 72.3×72.3mm와 OCA 결합 라미네이션으로, 이 모듈은 ±8kV ESD 이벤트에서 살아남는 동안 광적 왜곡을 제거합니다.그리고 우리의 I2C 터치 인터페이스는 호스트 MCU 부하를 줄입니다. MIL-STD 환경에 맞게 사용자 정의 할 수 있습니다. "*
일반 사양
| 특징 | 사양 | |
|
디스플레이 스펙 |
LCD 타입 | 40.0인치 |
| 결의 (H*V) | 720 (RGB) × 720 | |
| 기술 유형 | a-Si TFT | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| 관측 방향 | 모두 | |
| 회색 스케일 반전 방향 | - | |
|
기계식 특징 |
윤곽 차원 (W x H x T) (mm) | 84.00*84.00*32 |
| 액티브 영역 (mm) | 71.93*7193 | |
| CTP 보기 영역 (mm) | 72.30 x 7230 | |
| 터치 스크린 / 터치 스크린 없이 | 용량 터치 스크린 | |
| 커넥터 타입 (LCD용) | 0.5mm pitch 40pin ZIF | |
| 백라이트 타입 | LED | |
| 무게 (g) | TBD | |
|
전기 특징 |
표시 인터페이스 | RGB 18비트 |
| 터치 인터페이스 | I2C | |
| 색상 수 | 262K | |
| 표시 드라이버 IC | NV3052CGRB | |
| 터치 드라이버 IC | FT6336U | |
기계적 도면
CTP 사양
| 분류 | 매개 변수 | 사양 |
|
일반 |
구조 | 커버 글래스 + ITO 센서 필름 (G+F) |
| 윤곽 차원 | 84.0 (H) x 84.0 (V) x 0.95 (T) mm | |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 | ≥6H (펜실 경화) | |
| 빛 전달 속도 | ≥82% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤90% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤90% | |
|
전기 |
인터페이스 | I2C |
| 터치 IC | FT6336U | |
| 전원 공급 전압 (VDD) | 2.8V ~ 3.3V | |
| 호스트 저항 (SDA/SCL) | 메인보드에서 구성할 수 있습니다. | |
| 터치 포인트 | 멀티 터치 | |
| 환경 | 운영 조건 | 사용자 정의 |
|
표면 성질 |
표면 잉크 | 사용자 정의 |
| 표면 처리 | 맑은 타입, 사용자 정의 | |
| LCD-TP 라미네이션 | OCA 결합 | |
| 준수 | 물질적 표준 | RoHS, REACH 및 할로겐 없는 준수 |
인터페이스 핀 설명
| 1 | LED A | LED 안오드 |
| 2 | LED K1 | LED 카토드 |
| 3 | LED K2 | LED 카토드 |
| 4 | GND | 토지 |
| 5 | VCI | 전원 공급 장치 (+3.3V) |
| 6 | 재설정 | 신호 재설정 |
| 7 | IM1 | 연결이 안되네요 |
| 8 | IM0 | 연결이 안되네요 |
| 9 | SDA | 연결이 안되네요 |
| 10 | SCK | 연결이 안되네요 |
| 11 | CS | 연결이 안되네요 |
| 12 | PCLK | RGB 점 시계 신호 |
| 13 | DE | RGB 데이터 활성화 신호 |
| 14 | VSYNC | RGB 프레임 동기화 신호 |
| 15 | HSYNC | RGB 라인 동기화 신호 |
| 16~33 | DB0 ~ DB17 |
RGB 데이터 신호 (DB0: 블루 LSB; DB5:블루 MSB; DB6: 녹색 LSB; DB11: 녹색 MSB; DB12: 빨간 LSB; DB17: 빨간 MSB) |
| 34 | GND | 토지 |
| 35 | TP_INT | 터치 중단 |
| 36 | TP_SDA | 터치 IIC 데이터 신호 |
| 37 | TP_SCL | IIC 시계 신호를 터치 |
| 38 | TP_RESET | 터치 리셋 신호 |
| 39 | TP_VCI | 터치 전원 공급 |
| 40 | GND | 토지 |
전기 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 |
| 작동 전압 | VDD | 2.5 | 3.3 | 3.6 | V |
| 공급 전류 | IDD | - | 25.7 | 60 | mA |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
입력 누출 전류 |
IIL | - 1개0 | - | 1.0 | μA |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전류 | IF | -- | 40 | 50 | mA |
| 전압 | VF | - | 12.8 | - | V |
| 연결 모드 | -- | 4S2P | -- | ||
| LED 번호 | / | 8 | pcs |
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
관점 |
θT |
CR≥10 |
- | 80 | - |
학위 |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| 콘트라스트 비율 | CR | θ=0° | 700 | 900 |
- |
- |
| 반응 시간 | 톤 | 25°C |
- |
25 | 35 |
ms |
| TOFF | ||||||
| 통일성 | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
68 |
- |
% |
| 광력 | L |
- |
300 |
- |
cd/m2 |

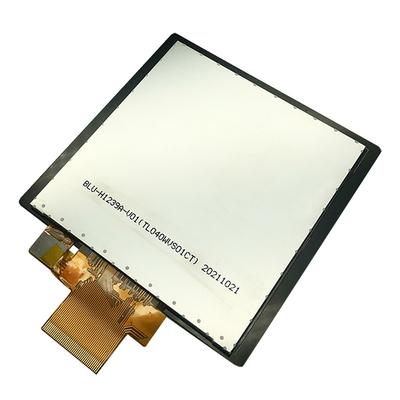

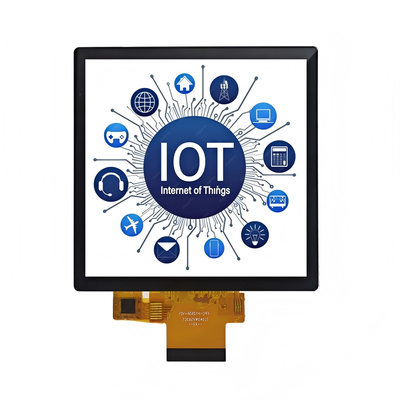

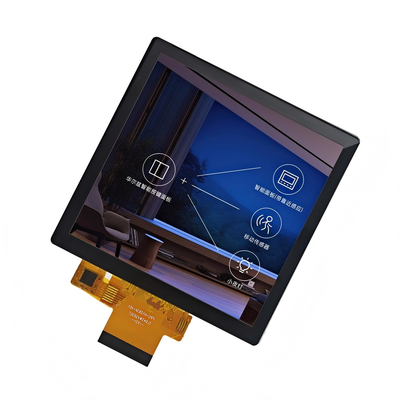

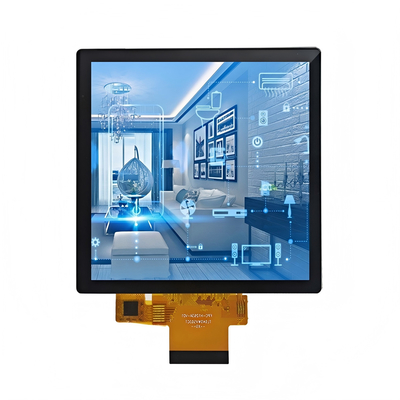

제품 이미지
