제품 상세 정보:
|
| 화면 크기: | 10.1 인치 | 결의: | 800 ((RGB) × 1280 |
|---|---|---|---|
| 인터페이스: | LVD (4 개의 데이터 채널 + 1 클럭) | 터치 기술: | 예상 용량 성 (10 점) |
| 터치 구조: | G + G (커버 유리 + ITO 센서) | 표면 경화: | 300 cd/m2 (자격화 가능) |
| 대비율: | 1000:1(일반) | 관점: | 85 ° (U/D/L/R) (IPS 기술) |
| 작동 온도: | +60' Ｃ에 대한 -10' Ｃ | 전원 입력: | 3.3V 로직 + 12V 백라이트 |
| 백라이트: | 흰색 LED, 12V 드라이브 (120mA 타이핑) | 순응성: | ROH, 도달, 할로겐 프리 |
| ESD 보호: | 연락 ± 4kv / 공기 ± 8kv (IEC 61000-4-2) | 보증: | 12개월 |
| 강조하다: | 101인치 IPS LVDS TFT 디스플레이,PCAP 터치 TFT 디스플레이 800x1280,터치 스크린 IPS LVDS 디스플레이 |
||
HMI 및 임베디드 시스템용 산업용 디스플레이 솔루션
SAEF Technology의 SFTO1010YX-7239BCT는 미국 및 EU의 까다로운 산업용 애플리케이션을 위해 설계된 엄격하게 테스트된 10.1인치 TFT 디스플레이입니다. 800x1280 세로 해상도와 LVDS 인터페이스를 특징으로 하며, 의료 기기, 자동화 제어 패널 및 물류 터미널에 압축되지 않은 이미지 전송을 제공하여 RGB 인터페이스에서 흔히 발생하는 신호 저하를 제거합니다.
주요 설계 장점
환경 내구성:
-10°C ~ +60°C에서 작동 (보관: -20°C~70°C)
240시간 습도 테스트 통과 (50°C/90% RH, 비응축)
가혹한 환경을 위한 맞춤형 김서림 방지/발수 옵션.
터치 신뢰성:
GG 구조 + GT9271 터치 IC는 장갑/젖은 손 작동을 지원합니다.
선택 사양인 AIR, OCA 또는 OCR 광학 접합.
광학 성능:
IPS 기술은 178° 시야각, 300 cd/m² 밝기 및 80% 균일성(BM-5A 인증)을 가능하게 합니다.
전원 관리:
3.3V~5V 로직 호환 PWM 디밍(200Hz~200kHz).
엔지니어 중심 지원
LVDS 타이밍 다이어그램(PCLK: 50~77MHz) 및 I²C 터치 프로토콜 문서.
독일 산업 ESD 표준(IEC 61000-4-2) 충족.
무료 사용자 정의: 유리 표면 처리, FPC 길이, 임피던스 매칭.
규정 준수 및 보증
▸ RoHS/REACH/할로겐 프리 인증 ▸ 1년 보증(이미지 고정 검증 포함) ▸ IPC-A-610 조립 지원.
엔지니어가 이 디스플레이를 선택하는 이유:
*"독일 엔지니어가 선호: -10°C에서 30ms(Typ.) 응답 시간을 유지하여 경쟁사보다 15% 빠릅니다. 6H 강화 유리는 생산 라인 마모를 견뎌 유지 보수 비용을 절감합니다."*
일반 사양
| 매개변수 | 사양 | 단위 |
| LCD 크기 | 10.1 | 인치 |
| LCM 외형 치수 | 143.00(H)X228.6(V)X2.6(T) | mm |
| 활성 영역 | 135.36(H)X216.58(V) | mm |
| 픽셀 수 | 800RGB(H)X1280(V) | 픽셀 |
| 픽셀 피치 H XV | 0.1692(H)X 0.1692(V) | mm |
| 픽셀 배열 | RGB 수직 스트라이프 | 색상 |
| 디스플레이 색상 | 16.7M | |
| 디스플레이 모드 | 일반적으로 검정색 | |
| 색상 영역 | Typ. 56%, Min. 52% | NTSC |
| 밝기 | Typ:300 , Min: 250 | cd/m2 |
| LED 수량 | 32 (4Series 8Paralle) | |
| 시야각(CR 10) | Typ:80/80/80/80 | |
| 대비율 | Typ 1000:1,min 800:1 | |
| 드라이버 IC | JD9365DA-H3 | |
| 인터페이스 | 3/4 레인 MIPI (기본 4 레인) | |
| 모듈 무게 | TBD | g |
| 터치 IC | GT9271 | |
| 터치 구조 | G+G |
외형 도면
터치스크린 외형 도면
CTP 사양
| 범주 | 매개변수 | 사양 |
| 일반 | 구조 | 커버 유리 + ITO 센서 유리(G+G) |
| 커버 렌즈 강화 | 화학적으로 강화됨 | |
| 커버 렌즈 표면 경도 | ≥6H (연필 경도) | |
| 광선 투과율 | ≥85% | |
| 작동 온도 | -10℃ ~ +60℃, ≤90% RH | |
| 보관 온도 | -20℃ ~ +70℃, ≤90% RH | |
| 전기적 특성 | 터치 포인트 | 10 포인트 |
| 인터페이스 | I2C | |
| 터치 IC | GT9271 | |
| 전원 공급 전압(VDD) | 2.8V ~ 3.3V | |
| 호스트 저항(SDA/SCL) | 메인 보드에서 구성 가능 | |
| 환경 | 작동 조건 | 사용자 정의 가능 |
| 표면 특성 | 표면 잉크 | 투명 유형 |
| 표면 처리 | 사용자 정의 가능 | |
| LCD-TP 라미네이션 | AIR, OCA 및 OCR 접합 옵션 | |
| 규정 준수 | 재료 표준 | RoHS 및 할로겐 프리 준수 |
인터페이스 핀 설명
| 핀 번호 | 기호 | 기능 |
| 1 | NC | 연결 안 함 |
| 2 | VCC | 전원 공급 장치 3.3V |
| 3 | IOVCC | 전원 공급 장치 1.65~3.3V |
| 4 | GND | 접지 |
| 5 | RST(GRB) | LCM 글로벌 리셋(리셋:H= IOVCC) |
| 6 | NC | 연결 안 함 |
| 7 | GND | 접지 |
| 8 | D0- | MIPI 차동 데이터 입력(음) |
| 9 | D0+ | MIPI 차동 데이터 입력(양) |
| 10 | GND | 접지 |
| 11 | D1- | MIPI 차동 데이터 입력(음) |
| 12 | D1+ | MIPI 차동 데이터 입력(양) |
| 13 | GND | 접지 |
| 14 | CLK- | MIPI 차동 클럭 입력(음) |
| 15 | CLK+ | MIPI 차동 클럭 입력(양) |
| 16 | GND | 접지 |
| 17 | D2- | MIPI 차동 데이터 입력(음) |
| 18 | D2+ | MIPI 차동 데이터 입력(양) |
| 19 | GND | 접지 |
| 20 | D3- | MIPI 차동 데이터 입력(음) |
| 21 | D3+ | MIPI 차동 데이터 입력(양) |
| 22 | GND | 접지 |
| 23-24 | NC | 연결 안 함 |
| 25 | GND | 접지 |
| 26-29 | NC | 연결 안 함 |
| 30 | GND | 접지 |
| 31 | LEDK | 백라이트 음극 |
| 32 | LEDK | 백라이트 음극 |
| 33-38 | NC | 연결 안 함 |
| 39 | LEDA | 백라이트 양극 |
| 40 | LEDA | 백라이트 양극 |
절대 최대 정격
| 항목 | 기호 | 값 | 단위 | |
| 최소 | 최대 | |||
|
전원 전압 |
IOVCC | -0.3 | 3.6 | V |
| VCC | -0.3 | 6.0 | V | |
| AVEE | -- | -- | V | |
| 입력 신호 전압 | VI | -0.3 | IOVCC | V |
| 작동 온도 | TOP | -20 | 70 | ℃ |
| 보관 온도 | TST | -30 | 80 | ℃ |
백라이트 특성
| 특성 | 기호 | 최소 | 유형 | 최대 | 단위 |
| LED 순방향 전류 | IF | -- | 180 | 225 | mA |
| 각 LED 스트링의 LED 순방향 전압 | VF-스트링 | 11.6 | -- | 13.6 | 볼트 |
| LED 수명 |
N/A |
30000 |
40000 |
-- |
시간 |
| 항목 | 기호 | 조건 | 값 | |||
| 최소 | Typ. | 최대 | ||||
|
시야각 |
Θu |
CR≧10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| 응답 시간 | TON+TOFF |
θ=Φ =0 ° 일반 시야각 |
- |
30 | 40 | |
| 대비율 | CR | 800 | 1000 |
- |
||
| 휘도 | L | 280 | 300 | - | ||
| 휘도 균일성 | YU | 75 | 80 | - | ||
|
색도 (CIE1931) |
흰색 |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
빨간색 |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
녹색 |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
파란색 |
BX | 0.137 | ||||
| BY | ||||||
| NTSC | 57% | |||||

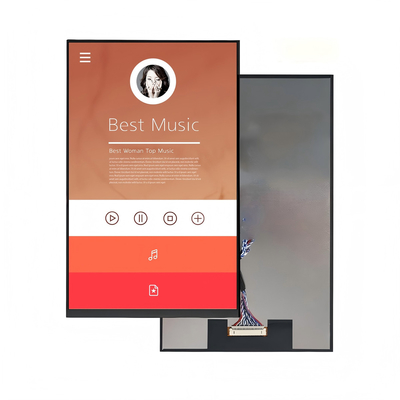

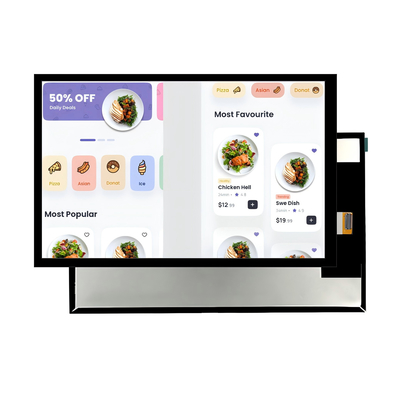

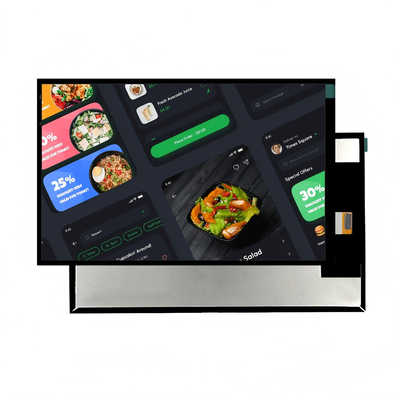

제품 사진
