제품 상세 정보:
|
| 표시 크기: | 1.09 인치 원형 | 결의: | 240 × 240 픽셀 |
|---|---|---|---|
| 인터페이스: | SPI 4- 와이어 (SCL/SDA/CS/RS) | 색상 깊이: | 262K 색 |
| 드라이버 IC: | GC9A01 (내장 그램) | 관점: | 85 ° 모든 방향 |
| 표면 휘도: | 400 cd/m2 | 운영 임시: | -20°C ~ +70°C |
| 저장 온도: | +80' Ｃ에 대한 -30' Ｃ | 동작 전압: | 논리 : 1.65-3.3V (IOVCC) |
| 응답 시간: | 30ms (tr+tf 일반) | 순응성: | REACH, ROHS & Halogen Free |
산업 자동화, 의료 장치 및 프리미엄 IoT 시스템용으로 설계된 1.09 "순환형 TFT LCD 모듈. 다음과 같은 중요한 설계 과제를 해결합니다.
공간을 제한하고 높은 신뢰성을 가진 HMI 애플리케이션에서 OLED를 대체하는 데 이상적입니다.
중요 기술 사양
| 분류 | 매개 변수 | 미네 | 타이프. | 맥스 | 단위/조건 |
|---|---|---|---|---|---|
| 전기 | 로직 전압 (IOVCC) | 1.65 | 3.3 | 3.3 | V (± 10%) |
| 아날로그 전압 (VCI) | 2.5 | 2.8 | 3.3 | V | |
| 수면 전류 | - | <10 | - | μA (VDD=3.3V) | |
| 광학 | 광력 | 400 | 450 | - | cd/m2 (LED=40mA) |
| 콘트라스트 비율 | 800 | 1000 | - | (다크룸) | |
| 반응 시간 (GtG) | - | 30 | 35 | ms (25°C) | |
| 신뢰성 | ESD 보호 | ±4kV | ±8kV | - | (IEC 61000-4-2) |
| 진동 저항 | - | - | 1.2 | 그램 (1055Hz) | |
| LED 수명 (L70) | - | 25k | - | 시간 (Ta=25°C) |
경쟁적 장점
제로 코드 드라이버: 아두이노/STM32 HAL 라이브러리는 개발 시간을 2주로 줄입니다.
동적 전력 제어: PWM 디밍 (100Hz~1KHz) 은 경쟁 업체에 비해 대기 전력을 37% 줄입니다.
화학물질에 내성이 있는 표면: 살균제에 내성이 있다 (EN 60601-1을 준수한다).
충격 방지 설계: 30.59×32.98mm 가구와 장착 구멍.
원형 픽셀 최적화: 전용 γ-조정 (ΔE <2.5 가장자리)
85° 전방향 관측: CR>10 12/3/6/9 시점 위치에서
| 산업 | 사용 사례 | 핵심 가치 |
|---|---|---|
| 의학적 | 휴대용 펄스 옥시미터 | -20°C에서 냉동 시작, 항생제 표면 |
| 산업용 IoT | 스마트 미터 대시보드 | EMI 면역 SPI (안정 @ 30V/m) |
| 소비자 | 프리미엄 피트니스 추적기 | 0.5mm 베일, 400nit 햇빛 시력 |
● 안전: EN 62368-1 (CE), FCC 15B
▸ 재료: RoHS 2011/65/EU, REACH 제 17 조
● 포장: ISTA 1A 충격 방지, ≤0.5% 결함 비율 (AQL 0.65)
엔지니어 들 이 SFTO109JY-7337AN 를 선택하는 이유
* "정확한 SPI 제어 및 -20 °C 냉동 시작 기능과 함께 의료 웨어러블 기기에서 원형 디스플레이 통합을 해결합니다. GC9A01 드라이버는 외부 RAM 비용을 제거합니다". *
임베디드 시스템 디자인 팀,?? 헨
기계적 윤곽 차원
일반 사양
| 부문 | 사양 | 단위 |
| 드라이브 요소 | a-Si TFT | - |
| LCM 윤곽 크기 | 30.59 (H) x 32.98 (V) | mm |
| 활동 영역 | 27.79 (H) x 27.79 (V) | mm |
| 픽셀 수 | 240 ((H) X240 ((V) | 픽셀 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 | 0.1158x01158 | mm |
| 색상 표시 | 262k | 색상 |
| 시야 방향 | 모두 | - |
| 컨트롤러 / 드라이버 | GC9A01 | - |
| 데이터 인터페이스 | SPI 4W | - |
| 백라이트 | 2 흰색 LED | - |
| 무게 | TBD | g |
절대 최대 등급
| 특징 | 기호 | 미네 | 유형 | 맥스 |
유니 t |
|
공급 전압 |
IOVCC | -0.3 | - | 4.6 | V |
| VCI | -0.3 | - | 4.6 | V | |
| 전압에 TFT 게이트 | VGH | -0.3 | - | 27 | V |
| TFT 게이트 오프 전압 | VGL | -0.3 | - | 27 | V |
| 백라이트 전류 | IF | - | 40 | mA | |
| 작동 온도 | TOPR | - 20 | +70 | °C | |
| 저장 온도 | TSTG | -30 | +80 | °C | |
| 습도 | RH | - | 90 | % |
DC 특성
| 특징 |
심 볼 |
미네 | 타이프. | 맥스 | 단위 | 참고: |
| 전원 공급 전압 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
| 전원 공급 전압 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
| 게이트 드라이버 고전압 | VGH | 12 | - | 13 | V | |
| 게이트 드라이버 저전압 | VGL | -11 | - | -18세 | V | |
|
현재 소비 |
IDD | - | TBD | - | mA | 정상 모드 |
|
IDD-SL EEP |
TBD | uA | 잠자리 모드 | |||
| 입력 전압 ¥L ¥ 레벨 | VIL | GND | - | 0.3IOVCC | V |
IOVCC= 1.65~ 3.3 |
| 입력 전압 HH 레벨 | HIV | 0.7IOVCC | - | IOVCC | V | |
| 출력 전압 L 레벨 | 항공기 | GND | - | 0.2IOVCC | V | IOL= 1mA |
| 출력 전압 HH 레벨 | VOH | 0.8IOVCC | - | IOVCC | V | IOH=-1mA |
백라이트 단위 특성
| 특징 | 기호 | 조건 | 미네 | 종류 | 맥스 | 단위 |
| 전압 | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| 전류 | IL | - | 40 | - | mA | |
| 광력 | Lv | IL=40mA | - | 450 | -- | cd/m2 |
| LED 수명 | - | IL=40mA | 20,000 | 25,000 | -- | HR |

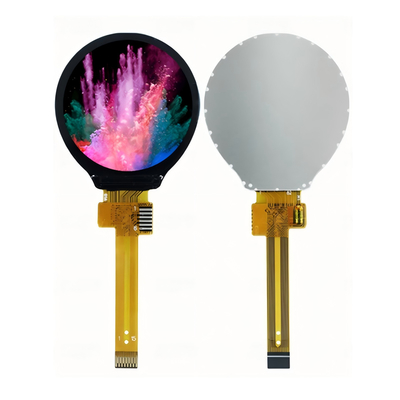

제품 이미지
