제품 상세 정보:
|
| 디스플레이 타입: | 20 자 x 4 라인 STN LCD | 전압: | 3.0V ± 0.2V (저전력 소비) |
|---|---|---|---|
| 관측 방향: | 6시 정각 | 인터페이스: | 8 비트 MPU 병렬 |
| 드라이버 IC: | SPLC780D 또는 동등한 (산업 등급) | 백라이트: | 황록색 LED (100 CD/m² 타이프) |
| 작동 온도: | -20°C ~ +70°C | 차원: | 98 (l) x 60 (w) x 13.2 (t) |
| 시청 영역: | 77 (l) * 25.2 (w) | 대비 조정: | VO 핀 (쉬운 튜닝) |
| 의무 / 선입견: | 1/16 의무, 5분의 1 선입견 | ESD 보호: | ± 8kV 공기 / ± 4kV 접촉 (견고성) |
| 신뢰성: | MIL-STD-105E 테스트 (산업 내구성) | 순응성: | ROHS, Reach, EU 지침 |
| 강조하다: | STN 20x4 문자 LCD 모듈,노란색/녹색 20x4 LCD 모듈 |
||
산업 및 임베디드 시스템용 프로페셔널급 20x4 LCD
SFBM2004HX-A-Y는 자동화, 의료기기 및 실험실 장비의 까다로운 애플리케이션을 위해 설계된 고 신뢰성 20 × 4 캐릭터 LCD 모듈입니다.3V에서 작동하고 초저전력 소비 (0.15mA typ.), 산업 온도 범위 (-20°C ~ +70°C) 에서 뛰어난 성능을 제공합니다.
주요 기술 이점
기술 사양 깊이 잠수
준수 및 장수성
설계 엔지니어 들 에게
전체 데이터 시트에서 핀아웃 다이어그램, 타이밍 파형 (페이지 9) 및 DDRAM 매핑 테이블을 다운로드하십시오. ARM, PIC 및 AVR MCU와 호환됩니다.
기계적 차원
사양
| 항목 | 표준 값 |
| 디스플레이 타입 | 20자 4줄 |
| LCD 타입 | STN ((Y-G),POSITIVE,TRANSMISSIVE |
| 운전자의 상태 | LCD 모듈: 1/16Duty, 1/5Bias |
| 관측 방향 | 6시 |
| 백라이트 타입 | 노란색 녹색 |
| 인터페이스 | 8비트 MPU 인터페이스 |
| 드라이버 IC | SPLC780D |
절대 최대 등급
| 항목 | 기호 | 조건 | 미네 | 맥스 | 단위 |
| 시스템 전원 공급 전압 | VDD | - | -0.3 | 5.5 | V |
| LCD 드라이버 공급 전압 | VLCD | - | 4.0 | 5.0 | V |
| 입력 전압 | VIN | - | -0.3 | 5.5 | V |
| 작동 온도 | TOP | - | - 20 | 70 | °C |
| 저장 온도 | TST | - | -30 | 80 | °C |
| 저장 습도 | HD | Ta < 40 °C | 20 | 80 | % RH |
DC 전기 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 논리 공급 전압 | VDD | - | 2.8 | 3.0 | 3.5 | V |
| 입력 고전압 | HIV | - | 2.2 | - | 5.0 | V |
| 입력 저전압 | VIL | - | 0 | - | 0.6 | V |
| 출력 고전압 | VOH | - | 2.4 | - | 5.0 | V |
| 출력 저전압 | VOL | - | 0 | - | 0.4 | V |
백라이트 특성
| 항목 | 기호 | 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 전압 | Vf | if=30mA | 2.9 | 3.0 | 3.1 | V |
| 역류 | 어 | if=5v | 5 | uA | ||
| 평균 밝기 | IV | if=30mA | 100 | cd/m2 | ||
| 통일성 | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
| 색상 | Y-G | |||||

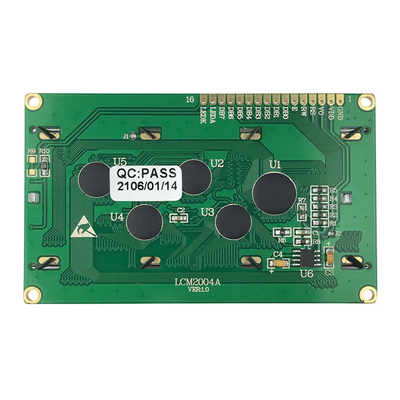

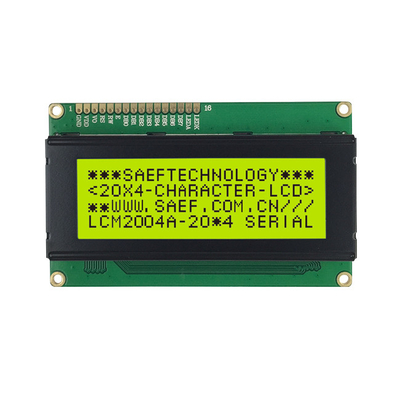

제품 이미지

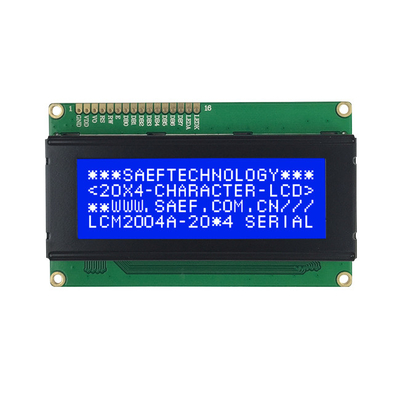

STN 블루 모드 선택
