제품 상세 정보:
|
| 화면: | 2.8 인치 라운드 TFT | 결의: | 480x480 화소 |
|---|---|---|---|
| 터치스크린 타입: | 용량 성 (G+F 구조) | 디스플레이 기술: | IPS TFT LCD |
| 드라이버 IC: | ST7701S | 터치 컨트롤러: | CST836U |
| 인터페이스: | 3SPI + 18 비트 RGB | 관점: | 85 ° 모든 방향 |
| 표면 휘도: | 300 cd/m2 | 운영 임시: | -20°C ~ +70°C |
| 저장 온도: | +80' Ｃ에 대한 -30' Ｃ | 표면 경화: | ≥6H 유리 |
| 순응성: | 순응한 한계와 로에스 | 백라이트 수명: | 40,000시간 |
| 강조하다: | 480x480 라운드 TFT LCD,둥근 TFT LCD 디스플레이 모듈,ST7701S tft LCD 디스플레이 모듈 |
||
프리미엄 2.8" 원형 IPS TFT 디스플레이
산업 및 상업용 용도로 설계된 세이프 테크놀로지의 SFTO280XC-7333A-CT는 고해상도 480x480 원형 IPS 패널과 강력한 용량 터치 기술을 결합합니다.스마트 기기에 적합합니다., 의료 장비 및 자동차 인터페이스에서 둥근 디스플레이가 우수합니다.
주요 기술 특징:
인증 및 신뢰성
이상적:
• 산업용 HMI • 웨어러블 테크 • 자동차 측정기 • 스마트 가정 제어기 • 의료기기
보증:1년 기능 보증과 평생 기술 지원
일반 사양
| 항목 | 사양 | 단위 |
| LCD 크기 | 2.76 | 인치 |
| 표시 모드 | 보통은 검은색 | -- |
| 결의 | 480 (RGB) × 480 | 픽셀 |
| 픽셀 피치 | 0.1461*RGB*01461 | mm |
| 픽셀 배열 | RGB 수직 스트립 | |
| 시야 방향 | IPS | - |
| 모듈 윤곽 차원 | 78 (H) * 78 (V) * 3.87 (D) | mm |
| LCD AA | 70.13x70.13 | mm |
| TP VA | 70.53x7053 | mm |
| 색상 | 262K | - |
| 드라이버 IC | ST7701S | - |
| 드라이버 IC RAM 크기 | - | - |
| 인터페이스 | 3SPI+18RGB | -- |
| 백라이트 | 흰색 LED | -- |
| 터치 IC | CST836U | -- |
| 표면 경화 | ≥6H | -- |
| 터치 구조 | G+F | -- |
| 커버 렌즈 | 유리 | -- |
| 색상 | 검은색 | -- |
| 작동 온도 | -20°C ~ +70°C | -- |
| 저장 온도 | -30°C ~ +80°C | -- |
기계적 윤곽 차원
핀 할당
| PIN번호 | 기호 | 설명 |
| 1 | LEDA | LED 안오드 |
| 2 | LEDK | LED 카토드 |
| 3 | LEDK | LED 카토드 |
| 4 | GND | 토지 |
| 5 | VCI | LCD 아날로그 전원 공급 장치 (3.3V) |
| 6 | 재설정 | 신호 재설정 |
| 7 | NC | 연결이 안되네요 |
| 8 | NC | 연결이 안되네요 |
| 9 | SDA | SPI 데이터 신호 |
| 10 | SCK | SPI 시계 신호 |
| 11 | CS | SPI 칩 선택 신호 |
| 12 | PCLK | RGB 점 시계 신호 |
| 13 | DE | RGB 데이터 활성화 신호 |
| 14 | VSYNC | RGB 프레임 동기화 신호 |
| 15 | HSYNC | RGB 라인 동기화 신호 |
| 16~33 | DB0-DB17 | RGB 데이터 (B2-B7,G2-G7,R2-R7) |
| 34 | GND | 토지 |
| 35 | TP_INT | 터치 중단 |
| 36 | TP_SDA | 터치 IIC 데이터 신호 |
| 37 | TP_SCL | IIC 시계 신호를 터치 |
| 38 | TP_RESET | 터치 리셋 신호 |
| 39 | TP_VCI | 터치 전원 공급 |
| 40 | TP_GND | 터치 토지 |
절대 최대 등급
| 항목 | 기호 | 미네 | 맥스 | 단위 |
|
전력 전압 |
VCI | -0.30 | +3.3 | V |
| IOVCC | -0.30 | +2.5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| 작동 온도 | 위쪽 | - 20개0 | 70.0 | °C |
| 저장 온도 | Tst | - 30개0 | 80.0 | °C |
|
운영 및 저장 습도 |
Hstg | 10% | 90% | % (RH) |
전기 특성
| 항목 | 기호 | 미네 | TYP. | 맥스 | 단위 | |
| 디지털 공급 전압 | IOVCC | 1.65 | 1.8 | 1.95 | V | |
|
아날로그 공급전압 |
VCI | 2.5 | 2.8 | 3.3 | V | |
| TP 전력 | TP_VCI | / | / | / | V | |
| TP 전력 | TP_IOVCC | / | / | / | V | |
| 입력 신호 전압 |
낮은 레벨 |
VIL | 0 | - |
0.3 x IOVCC |
V |
|
높은 레벨 |
HIV |
0.7 x IOVCC |
- | IOVCC | V | |
|
디지털 전류공급 전압 |
IIOVCC | - | 20 | 35 | 엄마 | |
| 아날로그 공급 전압의 전류 | IVCI | - | 35 | 50 | 엄마 | |
백라이트 유닛 운전 상태
| 항목 | 기호 | 미네 | TYP. | 맥스 | 단위 |
| 전류 | IF | - | 80 | - | 엄마 |
| 전류 전압 | VF | 2.8 | 2.9 | - | V |
|
백라이트 전력소비량 |
WBL | 224 | 232 | - | mW |
| 운용 수명 | -- | 30000 | 40000 | -- | 시간 |

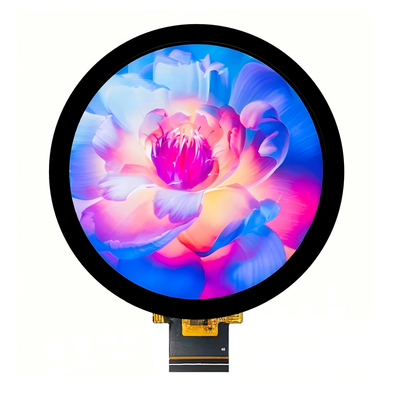

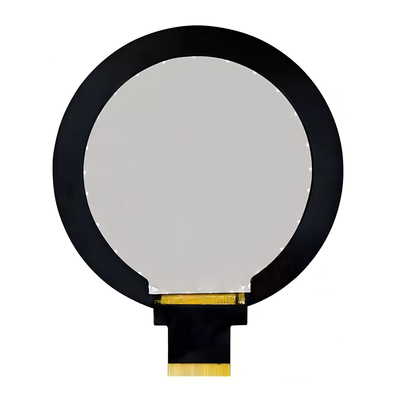

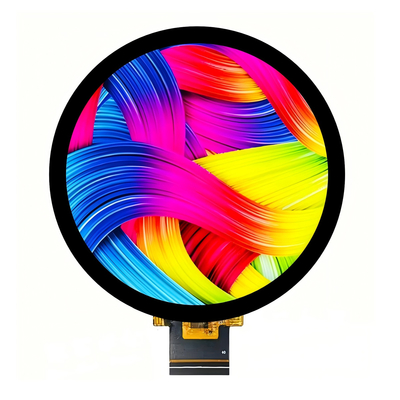

제품 이미지
