제품 상세 정보:
|
| 디스플레이 타입: | 캐릭터 LCD | 형식: | 20 자 x 4 줄 |
|---|---|---|---|
| 기술: | STN 양성 변형 | 색상 표시: | 노랑 / 녹색 |
| 관측 방향: | 6시 | 백라이트: | 흰색 LED (사이드 라이트) |
| 인터페이스: | 8 비트 병렬 (HD44780 호환 가능) | 드라이버 IC: | SPLC780D |
| 로직 전압: | 3.3V | 작동 온도: | -20°C ~ +70°C |
| 사용 시간: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 20x4 캐릭터 LCD 디스플레이,STN 캐릭터 LCD 디스플레이 모듈,문자 LCD 디스플레이 모듈 |
||

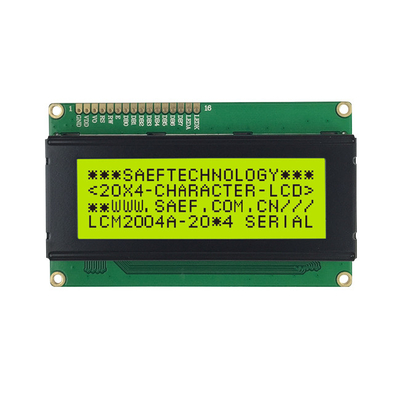

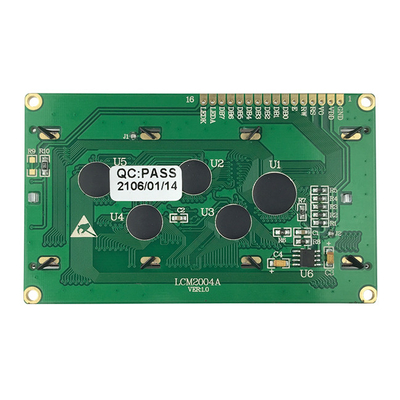

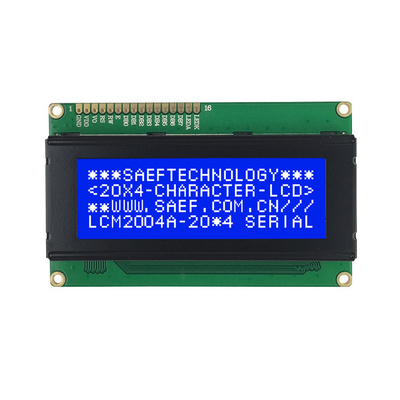

HMI 및 제어 시스템용 산업용 20×4 문자 LCD 모듈
Saef Technology의 견고한 디스플레이는 가혹한 환경에서 선명한 노란색/녹색 텍스트를 제공하며, 독일 및 미국 산업 자동화를 위해 3.3V 호환성으로 설계되었습니다.
엔지니어를 위한 주요 장점:
HD44780 호환 디자인
산업 등급 신뢰성-20°C 콜드 스타트 기능 ( -20°C에서 120시간 테스트)
로직 및 백라이트를 위한 단일 3.3V 공급
문자 크기: 4.76×2.96 mm
시야 영역: 77×25.2 mm
치수: 98×60×13.2 mm
듀티/바이어스: 1/16 듀티, 1/5 바이어스
응용 분야:
공장 자동화 (Industrie 4.0)
CNC 기계 제어 | 의료 기기
실험실 장비 | HVAC 시스템
소매 POS 터미널 | 임베디드 컨트롤러
규정 준수 및 보증:
RoHS/REACH 준수 | ISO 9001/14001 인증
1년 보증 | MIL-STD-105E 검사 표준
기계적 치수
사양
항목
| 기호 | 단위 |
| 20자 × 4행 | LCD 유형 |
| STN, Positive, Yellow/Green, 투과형 | 드라이버 조건 |
| LCD 모듈: 1/16Duty, 1/5Bias | 시야 방향 |
| 6시 방향 | 백라이트 유형 |
| 측면 흰색 | 인터페이스 |
| 8비트 MPU 인터페이스 | 드라이버 IC |
| SPLC780D | 기계적 사양 |
항목
| 기호 | 단위 | 로직 공급 전압 |
| 98(L) * 60(W) * 최대 13.2(T) | mm | 절대 최대 정격 |
| 77(L) * 25.2(W) | mm | 절대 최대 정격 |
| 0.56(W) × 0.56(H) | mm | 절대 최대 정격 |
| 0.6(W) × 0.6(H) | mm | 절대 최대 정격 |
| 4.76(W) × 2.96(H) | mm | 절대 최대 정격 |
항목
| 기호 | 조건 | 최소 | 일반 | 단위 | 로직 공급 전압 |
| VDD | V | 0.2VDD | VDD + 0.3 | V | 제품 이미지 |
| VLCD | - | 0.2VDD | VDD-0.3 | V | 제품 이미지 |
| VIN | - | 0.2VDD | VDD + 0.3 | V | 제품 이미지 |
| TOP | - | 0.2VDD | 70 | °C | 보관 습도 |
| TST | - | 0.2VDD | 80 | °C | 보관 습도 |
| HD | Ta | < 40 °C20 | 90 | %RH | DC 전기적 특성 |
항목
| 기호 | 조건 | 최소 | 일반 | 최대 | 단위 | 로직 공급 전압 |
| VDD | V | 0.2VDD | 0.2VDD | - | 0.2VDD | 제품 이미지 |
| VIH | - | 0.2VDD | - | 0.2VDD | V | 제품 이미지 |
| VIL | - | 0.2VDD | - | 0.2VDD | V | 제품 이미지 |
| VOH | - | 0.2VDD | - | 0.2VDD | V | 제품 이미지 |
| VOL | - | 0.2VDD | - | 0.2VDD | V | 제품 이미지 |
