제품 상세 정보:
|
| Model Number: | SFHD2150A01PT-H20%2 | Screen Size: | 21.5-inch Diagonal |
|---|---|---|---|
| Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 1000 cd/m² |
| Storage Temp.: | -10°C to +60°C | Operating Temp.: | -20°C to +60°C |
| Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS |
| Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
| Surface Treatment: | AG/AF Coatings | Touch Technology: | PCAP(CTP) Optional |
| Cover Glass: | Gorrila Glass | Touch Points: | 10-Point Multi-Touch |
| Touch Interface: | USB | IC Options: | ILITEK |
| Customization: | Silk Printing, Logo | Compliance: | REACH & RoHS Compliant |
| 강조하다: | RoHS TFT LCD 모듈,21산업용 TFT LCD,LVDS 인터페이스 TFT LCD 모듈 |
||
SFHD2150A01PT-H20%2 산업용 21.5인치 TFT LCD 디스플레이 모듈
세이프 테크놀로지의 고성능 터치스크린 디스플레이로 산업장비를 향상시키세요. 까다로운 환경에서도 신뢰성을 위해 설계된 디스플레이입니다.
주요 특징:
✅ 풀 HD 명확성
1920×1080 해상도, 1000:1 콘트라스트 비율 (typ), VA 패널 기술, 반등 3H 표면, 밝은 조명 하에서 선명한 가시성을 위해.
✅ 견고하고 투영된 용량 촉각
USB 인터페이스를 통한 10 손가락 멀티 터치 지원. 안드로이드 / 윈 7 / 윈 10 시스템과 호환됩니다. 6H 가열 된 유리는 산업적 마찰에 저항합니다.
✅ 확장 된 온도 범위
-10°C에서 +60°C까지 무결하게 작동합니다. 공장 자동화, 의료기기 및 야외 키오스크에 이상적입니다.
✅ 산업용 내구성
안정적인 신호 전송을 위한 이중 채널 LVDS 인터페이스
빠른 응답 시간 14ms
700 cd/m2 높은 밝기 (형식)
VESA 장착 지원
✅ 2 년 보증
안전의 연장 보증 (모델: SFHD2150A01PT-H20%2) 에 의해 지원됩니다 걱정없이 배치하기 위해.
기술 사양:
액티브 영역: 476.064 × 267.786 mm
인터페이스: LVDS (30 핀 커넥터) + USB (터치)
전력: 5V DC ±10%
터치 보고서 속도: ≥100Hz
구조: IP65 앞 밀폐가 있는 금속 프레임 (선택)
응용 프로그램:
HMI 패널. CNC 기계. 테스트와 측정 장비. 교통 시스템. 셀프 서비스 키오스크.
명령 코드:SFHD2150A01PT-H20%2
준수:CE/FCC RoHS (요청 시)
사양
| 부문 | 단위 | 사양 |
| 화면 대각선 | mm | 546.86 ((21.5) |
| 활동 영역 | mm | 476.064 ((H) x 267.786 ((V) |
| 픽셀 H x V | - | 1920 ((x3) x 1080 |
| 픽셀 피치 | 음 | 247.95 (한 삼위원자당) x24795 |
| 픽셀 배열 | - | RGB 수직 스트라이프 |
| 표시 모드 | - | VA 모드, 보통 검은색 |
| 반응 시간 | Msec | 14ms (일반적으로 켜/ 끄) |
| 무게 | 그램 | TBD |
| 전기 인터페이스 | - | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 |
| 지원 색상 | - | 16.7M 색상 |
| 표면 처리 | - | 반등 3H |
| 작동 온도 | °C | -10에서 +60 |
| 저장 온도 | °C | -20에서 +60 |
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 |
| 1 | RxO0- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 2 | RxO0+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 3 | RxO1- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 4 | RxO1+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 5 | RxO2- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 6 | RxO2+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 7 | GND | 토지 |
| 8 | RxOCLK- | 음수 LVDS 차차 시계 입력 (오드 클럭) |
| 9 | RxOCLK+ | 양성 LVDS 차차 시계 입력 (오드 클럭) |
| 10 | RxO3- | 음수 LVDS 차차 데이터 입력 (오드 데이터) |
| 11 | RxO3+ | 양성 LVDS 미분 데이터 입력 (오드 데이터) |
| 12 | RxE0- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 13 | RxE0+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 14 | GND | 토지 |
| 15 | RxE1- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 16 | RxE1+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 17 | GND | 토지 |
| 18 | RxE2- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 19 | RxE2+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 20 | RxECLK- | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 21 | RxECLK+ | 음수 LVDS 차차 시계 입력 (동정 시계) |
| 22 | RxE3- | 음수 LVDS 차차 데이터 입력 (동수 데이터) |
| 23 | RxE3+ | 양성 LVDS 미분 데이터 입력 (동수 데이터) |
| 24 | GND | 토지 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 연결이 안 돼 |
| 28 | VDD | 전원 공급 장치 입력 전압 |
| 29 | VDD | 전원 공급 장치 입력 전압 |
| 30 | VDD | 전원 공급 장치 입력 전압 |
광학적 특성
| 매개 변수 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
관점(CR>10) |
수평 | θL | 85 | 89 | - |
학위 |
| θ R | 85 | 89 | - | |||
| 수직 | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| 콘트라스트 비율 | 중앙 | 700 | 1000 | - | - | |
| 반응 시간 | Tr+Td | - | 14 | 20 | ms | |
|
CF 색상염색성(CIE1931) |
빨간색 x |
타이프. -0.03 |
0 |
타이프. +0.03 |
0 | |
| 빨간색 y | - | - | ||||
| 녹색 x | - | - | ||||
| 녹색 y | - | - | ||||
| 파란색 x | - | - | ||||
| 파란색 y | - | - | ||||
| 흰색 x | 0.323 | - | ||||
| 흰색 | 0.379 | - | ||||
| 중앙 화이트의 밝기 | YLI | 800 | 1000 | cd/m | ||
| 크로스 토크 | Ct | 2.0 | % | |||
용량 터치 패널
| 항목 | 사양 | 단위 |
| 종류 | 예상 터치 패널 | |
| 크기 | 21.5 | 인치 |
| 구조 | G+G | |
| 전체 두께 | 30.95±0.3 | mm |
| 커버 렌즈의 윤곽 | 525*324±03 | mm |
| ITO 센서의 윤곽 | 4930.64*286.11±05 | mm |
| 관측 구역 | 477.2*268.8±0.3 | mm |
| 활동 영역 | 480.64*272.11±03 | mm |
| 인터페이스 | USB | |
| 터치 포인트 수 | 10 (ILI2510-PCIL22 제어 PCB) | |
| 입력 전압 | 5V ((ILI2510-PCIL22 제어 PCB) | |
| 반응 시간 | 10 | ms |
| 보고율 | ≥100 | HZ |
| 압력 내구성 값 | < 10g | |
| 입력 | 수필 또는 용량 펜 | |
| 전염성 | ≥85% | |
| 표면 경화 | ≥6H | |
|
사용 |
이 사양은 투명 및 필기 입력 용량 터치 패널에 적용됩니다. |

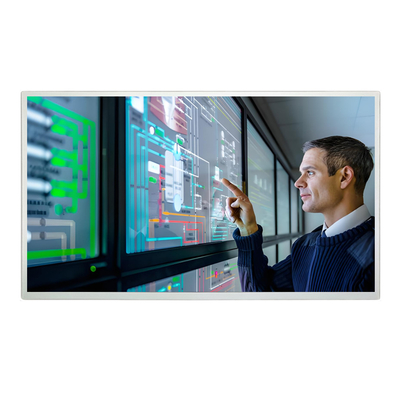

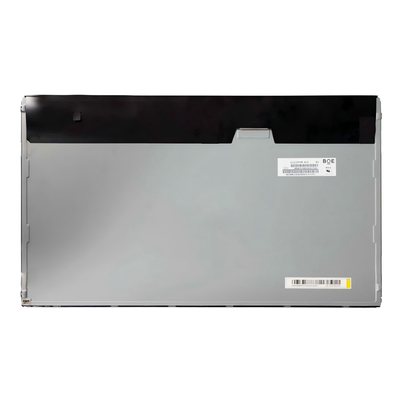

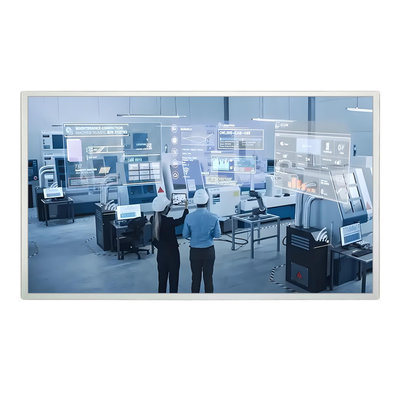

제품 이미지
