제품 상세 정보:
|
| 제품: | 0.96" SPI OLED | 구조: | COG + PCB |
|---|---|---|---|
| 결의: | 128x64 화소 | 인터페이스: | SPI |
| 관점: | 모든 시야 각도 | 핀 번호: | 7개 핀 |
| 색상: | 흰색 또는 파란색 선택 사항 | 모듈 크기: | 27.5 (w) × 27.8 (h) × 2.7 (t) |
| 유리: | PMOLED (수동 매트릭스 OLED) | 컨트롤러: | SSD1306 또는 동등 |
| 전원 공급: | 3V / 5V | 수술 임시요원: | -40C 내지 +85C |
| 대비율: | 2000 : 1 (암실 대비) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.96 인치 OLED 디스플레이 모듈,128x64 0.96인치 OLED 디스플레이,IoT 0.96 인치 OLED 디스플레이 |
||
이 제품에 대해: SFOM096YZ7-12864WB-01
0.96인치 OLED 디스플레이를 소개합니다. SSD1306 SPI, 128x64컴팩트 디스플레이는 128x64 픽셀의 놀라운 해상도를 갖추고 있습니다., 당신의 프로젝트를 향상시키고 데이터를 아름답게 보여주는 선명하고 명확한 시각을 제공합니다.
주요 특징:
생생한 성능: OLED 기술로, 이 디스플레이는 높은 대조성과 깊은 검은 색을 제공하여, 당신의 그래픽과 텍스트가 생동감 넘치는 색상과 날카로운 세부 사항으로 돋보이는 것을 보장합니다.
콤팩트 크기: 직사각형 0.96 인치밖에 안 되는 크기로 좁은 공간에 들어갈 수 있을 만큼 작지만, 다양한 용도로도 좋은 관람 공간을 제공합니다.
간편한 통합: SSD1306 컨트롤러와 SPI 인터페이스는 기존의 Arduino 또는 IoT 설정에 연결하고 통합하는 것이 매우 쉽습니다. 최소한의 노력으로 작동하십시오!
낮은 전력 소비: 배터리 전력 애플리케이션에 이상적입니다. 이 OLED 디스플레이는 매우 적은 전력을 소비하여 자주 충전하거나 배터리를 교체하지 않고도 프로젝트가 더 오래 사용할 수 있습니다.
다재다능한 애플리케이션: 웨어러블 기기, 휴대용 기기, 스마트 홈 기기 등 다양한 프로젝트에 적합합니다. 간단한 문자 메시지나 복잡한 그래픽을 표시하든이 디스플레이는 당신을 덮어.
왜 우리 를 선택 합니까?
미국 최고의 가격: 우리는 품질에 타협하지 않고 가장 경쟁력 있는 가격을 제공하여 돈을 위해 최고의 가치를 보장합니다.
우수한 지원: 우리의 헌신적인 고객 지원 팀은 설치에서 프로젝트 아이디어에 이르기까지 필요한 모든 것을 도와줍니다.
0.96인치 OLED 디스플레이 - SSD1306 SPI, 128x64로 제조 프로젝트를 업그레이드하십시오.오늘 주문하고 손쉽게 특별한 디스플레이를 만들기 시작하세요.
외적 차원
인터페이스 핀 정의
| PIN번호 | 상징 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
| 5 | RST | 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화 실행됩니다. 정상 작동 동안이 핀을 끌어 올립니다. |
| 6 | DC | 이 핀은 데이터 / 명령 제어 핀입니다. 핀이 높게 당겨서 일련 인터페이스 모드가 선택되면,SDIN의 데이터는 데이터로 해석됩니다.SDIN의 데이터는 명령 레지스트로 전송됩니다..I2C 모드에서,이 핀은 노예 주소를 선택하기 위해 SA0 역할을 합니다. |
| 7 | CS | 칩 선택. 칩은 CS0="L" 때 선택됩니다. |
전기 광학적 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 | |
| 작동 밝기 | L | 80 | 100 | - | cd /m2 | 모든 픽셀 ON | |
| 전력 소비 | P | - | 50 | 60 | mW | 30% 픽셀 ON | |
| 프레임 주파수 | FR | - | 105 | - | Hz | - | |
|
색상 좌표 |
파란색 | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
암실 |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| 반응 시간 | 올라와 | tr | - | 10 | - | 우리 | - |
| 부패 | Td | - | 10 | - | 우리 | - | |
| 콘트라스트 비율 | Cr | 10000:1 | - | - | - | 암실 | |
| 관점 | θ | 160 | - | - | 학위 | - | |
| 운용 수명 | 위쪽 | 22000 | - | - | 시간 | L= 80 cd/m2 | |

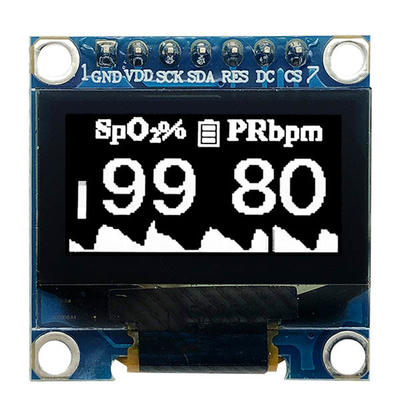

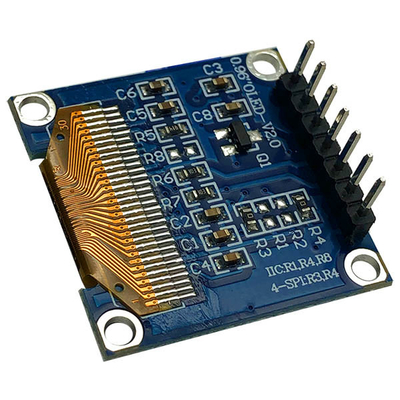

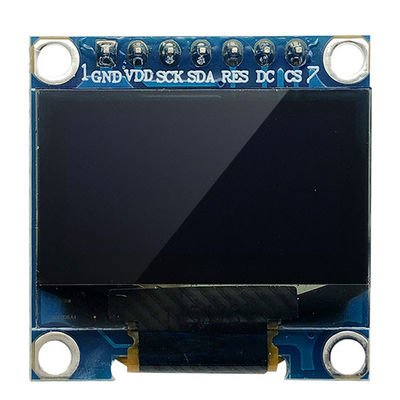

제품 이미지
