제품 상세 정보:
|
| 제품: | 0.91 인치 OLED 디스플레이 | 결의: | 128*32 픽셀 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | SPI |
| 색상 표시: | 흰색, 노란색, 파란색 선택 사항 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 30.00 (w) x 11.5 (h) x 1.3 (t) | 활동 영역: | 22.38 (w) x 5.58 (h) |
| 작동 온도: | -40°C ~ +80°C | 저장 온도: | +85' Ｃ에 대한 -40' Ｃ |
| 핀 번호: | 14개의 핀 | IC 패키지: | 장부 |
| 모듈 접속: | ZIF 타입 | 의무: | 1/32 |
| 순응성: | 순응한 한계와 로에스 | ||
| 강조하다: | 128X32 OLED 디스플레이,SPI 인터페이스 OLED 화면,사물인터넷 장치 OLED 디스플레이 |
||
이 제품에 대해 - 그래픽 OLED 모듈 SFOS091JY-7269PAN
우리의 0.91인치 OLED 디스플레이로 IoT 프로젝트를 업그레이드하세요. 고해상도 128x32 픽셀 디스플레이와 저전력 SPI 인터페이스를 갖추고 있습니다.이 콤팩트하고 효율적인 디스플레이 모듈은 명확한, 최소한의 전력을 소비하면서 생동감 넘치는 시각, 스마트 워치, 휴대용 장치 및 스마트 홈 시스템 등 다양한 애플리케이션에 이상적입니다.
주요 특징:
기술 사양:
이상적인 응용 프로그램:
이 0.91인치 OLED 디스플레이는 높은 해상도와 낮은 전력 소비, 그리고 사용자 정의 가능한 디스플레이 옵션의 균형을 필요로 하는 애플리케이션에 완벽합니다.산업용 제어판, 또는 스마트 홈 기기, 이 디스플레이 모듈은 당신이 필요로 하는 성능과 신뢰성을 제공합니다.
왜 우리의 OLED 디스플레이 모듈을 선택합니까?
당신 의 프로젝트 를 개선 하십시오:
우리의 0.91인치 OLED 디스플레이로 시각 디스플레이를 업그레이드하고 품질과 성능의 차이를 경험하십시오.지금 주문하고 신뢰할 수 있고 고성능 디스플레이 솔루션으로 프로젝트를 향상시키기 위한 첫 번째 조치를 취하십시오..
기계적 도면
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
|
공급 전압 |
VDD | -0.5 | 2.75 | V |
| VCC | -0.5 | 21 | V | |
| VDDIO | -0.5 | VCI | V | |
| VCI | -0.3 | 4 | V | |
| 작동 온도 | TOP | -40 | 85 | .C |
| 저장 온도 | TSTG | -65 | 150 | .C |
| 수명 시간 (140 cd/m2) | 33,000 | - | 시간 |
광학 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
밝기 (외부에서 공급되는 VCC) |
Lbr |
참고 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | |
| 어두운 방 대조 | CR | - | 2000:1 | - | ||
| 관점 | 160 | - | - | 학위 |
DC 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 |
단위 |
| 논리 공급 전압 | VDD | 2.4 | 2.5 | 2.6 | V | |
| 작동용 공급 전압 | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/O 핀의 전원 공급 장치 | VDDIO | 1.65 | VCI | V | ||
|
OLED의 작동 전압 |
VCC |
참고 5 |
11.5 |
12 |
12.5 |
V |
|
높은 수준의 입력 |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| 낮은 수준의 입력 | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCI의 작동 전류 | ICI | - | 95 | 120 | μA | |
| VCC용 작동 전류 | ICC |
|
- |
34.5 |
40 |
mA |
| VDD를 위한 휴식 모드 전류 | IDD, SLEEP | - | 1 | 10 | μA | |
| VDDIO를 위한 휴식 모드 전류 | IDDIO, 잠자리 | 1 | 10 | |||
|
VCI를 위한 잠자리 모드 전류 |
ICI, SLEEP | - | 2 | 50 |
μA |

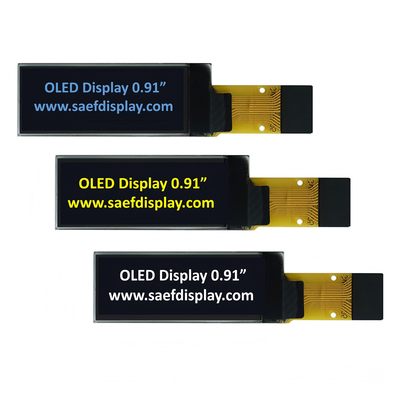

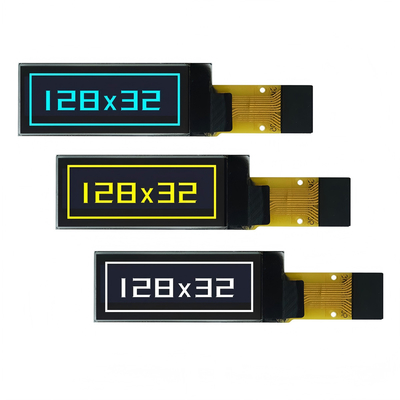

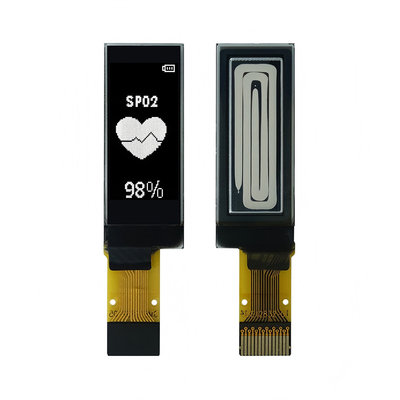

제품 이미지
