제품 상세 정보:
|
| 제품: | 1.54인치 그래픽 OLED 화면 | 결의: | 128x64 도트 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 4선 SPI 인터페이스 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 42.04 x 37.0 x 3.1(mm) |
| 활동 영역: | 35.05 x 17.51 (mm) | 픽셀 피치: | 0.254×0.254(mm) |
| 구동 방법: | 1/64 근무 주기는 | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 공급 전압: | 2.8V |
| 핀 번호: | 7개의 헤더 핀 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1.54인치 OLED 디스플레이 모듈,128x64 OLED 디스플레이 모듈,고 콘트라스트 OLED 디스플레이 모듈 |
||
기계적 차원
인터페이스 핀 정의
| PIN번호 | 상징 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
| 5 | RST | 이 핀은 신호 입력을 재설정합니다. 핀이 낮을 때 칩의 초기화가 실행됩니다. 정상 작동 중에 이 핀을 높게 당기십시오. |
|
6 |
DC |
이 핀은 데이터 / 명령어 제어 핀입니다.핀이 높게 당겨서 일련 인터페이스 모드가 선택되면,SDIN에서 데이터가 데이터로 해석됩니다.itlow를 당길 때 SDIN의 데이터는 명령 레지스터로 전송됩니다. |
| 7 | CS | 칩 선택. 칩은 CS0="L" 때 선택됩니다. |
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | -0.3 | 4 | V |
| 디스플레이에 대한 공급 전압 | VCC | 8 | 17 | V |
| 작동 온도 | TOP | -40 | 70 | C |
| 저장 온도 | TSTG | -40 | 85 | C |
| 사용 시간 (220 cd/m2) | 13,000 | - | 시간 | |
| 수명 시간 (200 cd/m2) | 15,000 | - | 시간 | |
| 수명 시간 (180 cd/m2) | 16,000 | - | 시간 |
DC 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 | 3.3 | V | |
| 디스플레이에 대한 공급 전압 | VCC | 11.5 | 12 | 12.5 | V | |
| 높은 수준의 입력 | HIV | 0.8×VDD | - | - | V | |
| 낮은 수준의 입력 | VIL | - | - | 0.2×VDD | V | |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD 공급 전류 VDD=2.8V, VCC=12 IREF = 10uA, 아니오 패널이 연결되어 있습니다. 디스플레이 ON, 모든 ON, |
IDD | 콘트라스트 = FFh | - | 90 | 110 | μA |
|
VCC 공급 전류 VDD = 2.8V, VCC = 12, IREF = 10uA, 패널이 없습니다. 부착된 디스플레이 ON, 모든 ON |
ICC | - | 450 | 580 | μA | |
|
세그먼트 출력 전류, VDD = 2.8V VCC=12V, IREF=10uA 디스플레이 ON. |
ISEG | 콘트라스트=FFh | 280 | 310 | 340 | μA |
| 콘트라스트=AFh | - | 215 | - | |||
| 콘트라스트=7Fh | - | 155 | - | |||
| 콘트라스트=3Fh | - | 78 | - | |||
| 콘트라스트=0Fh | 20 | - | ||||
| VDD를 위한 휴식 모드 전류 | IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- | - | 10 | μA |
| VCC를 위한 잠자리 모드 전류 | ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- | - | 10 | μA |

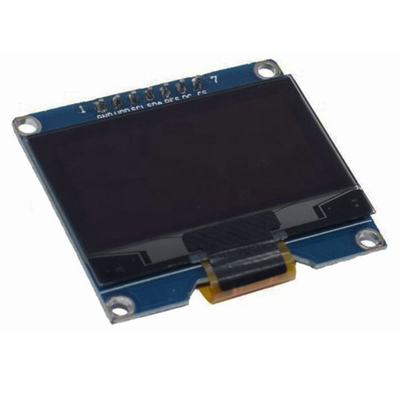

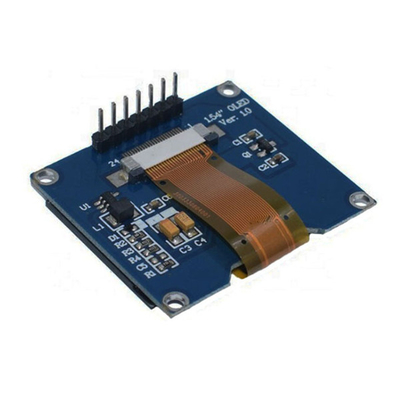

제품 이미지
