제품 상세 정보:
|
| 제품: | 2.42"(2.4")인치 OLED 디스플레이 | 결의: | 128x64 도트 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 71.0(L) x 43.5(W) x 6.0(T)(mm) | 활동 영역: | 55.01(길이) x 27.5(폭)(mm) |
| 픽셀 피치: | 0.43×0.43(mm) | 구동 방법: | 1/64 근무 주기는 |
| 작동 온도: | +70' Ｃ에 대한 -40' Ｃ | 핀 번호: | 7개의 헤더 핀 |
| 인터페이스: | SPI 인터페이스 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.42인치 OLED 디스플레이,128X64 OLED 디스플레이,7핀 SPI OLED 디스플레이 |
||
SAEF 테크놀로지의 SFOMS242YZ7-12864WBYG-01 OLED 모듈을 소개합니다. 고급 2.42-인치 128x64 점 매트릭스 그래픽 디스플레이. 2.42 인치 직선 및 전체 차원 710.0 x 43.5mm, 이 디스플레이 모듈은 높은 성능과 다재다능성을 위해 설계되었습니다.
높은 콘트라스트 비율: 이 OLED 모듈은 20,000:1, 당신의 응용 프로그램에 대 한 놀라운 시각 명확성과 생동감 있는 색상 표현을 보장 합니다.
여러 인터페이스 옵션: 모듈은 SPI와 I2C (IIC) 를 포함한 다양한 통신 인터페이스를 지원합니다.다양한 마이크로 컨트롤러와 개발 플랫폼에 쉽게 통합 할 수 있습니다..
폭 넓은 전압 범위: 논리 공급 전압은 1.65V에서 3.3V 사이에 작동하며 일반적인 값은 2.8V이며 다양한 프로젝트 요구 사항을 수용합니다.
커스터마이징 가능한 터치 패널: 이 OLED 디스플레이는 내장 터치 스크린이 없지만 커스터마이징 가능한 터치 패널 옵션이 있습니다.귀하의 특정 필요에 따라 향상된 상호 작용을 허용합니다..
SFOMS242YZ7-12864WBYG-01 OLED 디스플레이 모듈은 다음과 같은 다양한 애플리케이션에 이상적입니다.
SFOMS242YZ7-12864WBYG-01 2.42-인치 OLED 디스플레이 모듈로 프로젝트를 업그레이드하세요.다양한 산업 및 상업용 용도로 고품질의 시각 및 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다..
오늘 주문해 보세요. 원활한 통합과 뛰어난 화질을 위해요!
기계적 차원

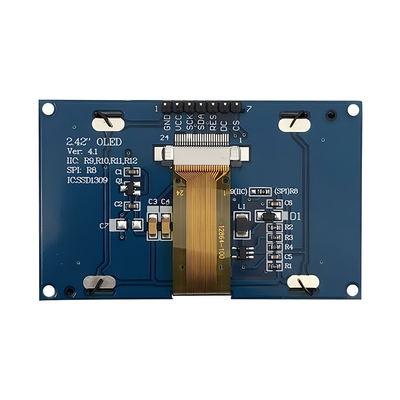

인터페이스 핀 정의
| PIN번호 | 상징 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
| 5 | RST | 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화가 실행됩니다. 정상 작동 중에 이 핀을 높게 당기십시오. |
|
6 |
DC |
이 핀은 데이터/명령 제어 핀입니다. 핀이 높게 당겨서 일련 인터페이스 모드가 선택되면, SDIN에서 데이터가 데이터로 해석될 것입니다. 낮아지면 SDIN의 데이터는 명령 레지스터로 전송됩니다. |
| 7 | CS | 칩 선택. 칩은 CS0 = L 란 때 선택됩니다. |
절대 최대 등급
|
매개 변수 |
기호 | 분 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | -0.3 | 4 | V |
| 디스플레이에 대한 공급 전압 | VCC | 8 | 17 | V |
| 작동 온도 | TOP | -40 | 70 | C |
| 저장 온도 | TSTG | -40 | 85 | C |
| 사용 시간 (220 cd/m2) | 13,000 | - | 시간 | |
| 수명 시간 (200 cd/m2) | 15,000 | - | 시간 | |
|
수명 시간 (180 cd/m2) |
16,000 | - | 시간 |
DC 특성
|
|
기호 | 조건 | 분 | 유형 | 맥스 |
단위 |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 | 3.3 | V | |
| 디스플레이에 대한 공급 전압 | VCC | 11.5 | 12 | 12.5 | V | |
| 높은 수준의 입력 | HIV | 0.8×VDD | - | - | V | |
| 낮은 수준의 입력 | VIL | - | - | 0.2×VDD | V | |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD 공급 전류 VDD=2.8V, VCC=12 IREF = 10uA, 아니오 패널이 연결되어 있습니다. 디스플레이 ON, 모든 ON, |
IDD |
콘트라스트 = FFh |
- |
90 |
110 |
μA |
|
VCC 공급 전류 VDD = 2.8V, VCC = 12, IREF = 10uA, 패널이 없습니다. 부착된 디스플레이 ON, 모든 ON |
ICC |
- |
450 |
580 |
μA |
|
|
세그먼트 출력 전류, VDD = 2.8V VCC=12V, IREF=10uA 디스플레이 ON. |
ISEG |
콘트라스트=FFh | 280 | 310 | 340 |
μA |
| 콘트라스트=AFh | - | 215 | - | |||
| 콘트라스트=7Fh | - | 155 | - | |||
| 콘트라스트=3Fh | - | 78 | - | |||
| 콘트라스트=0Fh | 20 | - | ||||
|
VDD를 위한 휴식 모드 전류 |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- |
- |
10 |
μA |
|
VCC를 위한 잠자리 모드 전류 |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- |
- |
10 |
μA |
전기 사양
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 정상 모드 전류 소비 | 모든 픽셀을 켜고 | - | 17 | 25 | mA | |
| 대기 모드 전류 소비 | 대기 모드 10% 픽셀 | - | 0.5 | 1.5 | mA | |
| 정상 모드 전력 소비 | 모든 픽셀을 켜고 | - | 71.5 | 97.5 | mW | |
| 대기 모드 전력 소비 | 대기 모드 10% 픽셀 | - | 6.5 | 19.5 | mW | |
| 밝기 | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (백색) |
(x) (y) |
C.I.E. 1931 년 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| 어두운 방 대조 | CR | - | 2000:1 | - | - | |
|
관점
|
- | 160 | - | - | 학위 |

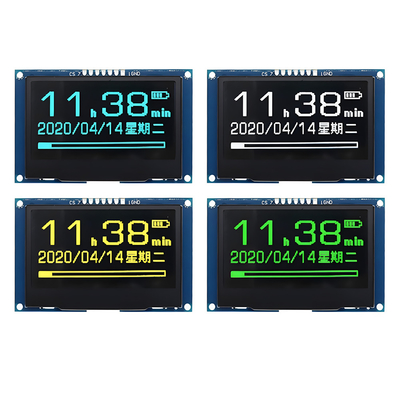

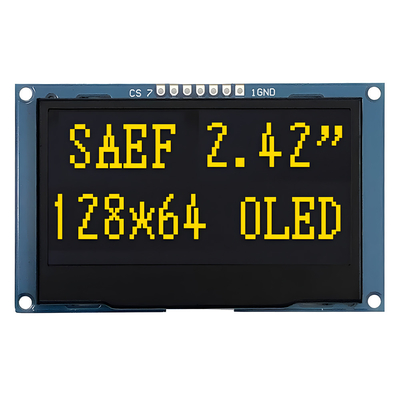

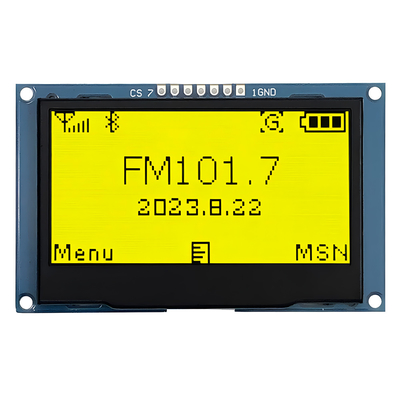

제품 이미지
