제품 상세 정보:
|
제품: | 0.96인치 OLED + 4핀 PCB | 결의: | 128x64 화소 |
---|---|---|---|
색상 표시: | 화이트/블루/옐로우 블루 폰트 | 구조: | COG + PCB |
인터페이스: | I2C(IIC) | 관측 방향: | 모든 시야 각도 |
개요는 흐려집니다.: | 24.7 × 27 × 3.6(mm) | 연결: | 헤더 핀 |
핀 번호: | 4개 핀 | 운영 임시: | -40C 내지 +85C |
수명: | 50,000시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
강조하다: | 128x64 OLED 디스플레이 모듈,0.96 인치 OLED 디스플레이 모듈 |
이 항목에 관한 SFOM096YZ4-12864WB-02
0.96인치 128x64 Dot Matrix OLED 디스플레이 모듈을 소개합니다.이 OLED 모듈은 선명한 시각과 생동감 넘치는 색상을 제공합니다, 웨어러블 기기, IoT 장치 및 임베디드 시스템과 같은 응용 프로그램에 이상적입니다.
주요 특징:
맞춤형 대시보드를 개발하거나, 대화형 디스플레이를 만들거나, 스마트 기기를 디자인하는 경우,96 인치 128x64 점 매트릭스 OLED 디스플레이 모듈은 높은 성능과 신뢰성을 제공하는 다재다능한 선택입니다오늘 이 고급 디스플레이 모듈으로 프로젝트를 업그레이드하세요!
기술 사양
0.96인치 OLED 4핀 PCB 제품은 일반적으로 다음과 같은 기술적 사양을 갖습니다.
윤곽 그림
인터페이스 핀 정의
핀 번호 | 기호 | 설명 | |
1 | GND | 로직 회로에서 돌고 있습니다. 이것은 지상 핀입니다. | |
2 | VDD | OLED에 대한 전원 공급 장치입니다. 이것은 전압 공급 핀입니다. 그것은 소스에 연결되어야 합니다. | |
3 | SCL | 이 일련 시계 입력 SCL | |
4 | SDA | 이 일련 데이터 입력 SDA |
전기 광학적 특성
부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 | |
작동 밝기 | L | 80 | 100 | - | cd /m2 | 모든 픽셀 ON | |
전력 소비 | P | - | 50 | 60 | mW |
30% 픽셀 ON |
|
프레임 주파수 | FR | - | 105 | - | Hz | - | |
색상 좌표 |
파란색 | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
암실 |
CIE y | 0.21 | 0.25 | 0.29 | ||||
반응 시간 |
올라와 | tr | - | 10 | - | 우리 | - |
부패 | Td | - | 10 | - | 우리 | - | |
콘트라스트 비율 | Cr | 10000:1 | - | - | - | 암실 | |
관점 | θ | 160 | - | - | 학위 | - | |
운용 수명 | 위쪽 | 22000 | - | - | 시간 | L= 80 cd/m2 |

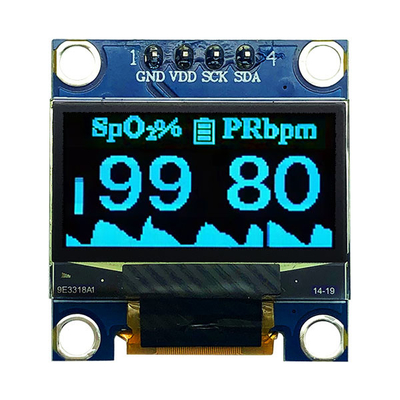

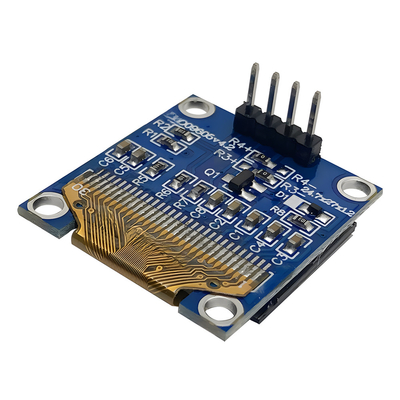

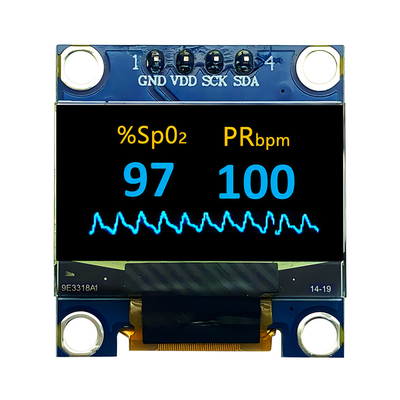

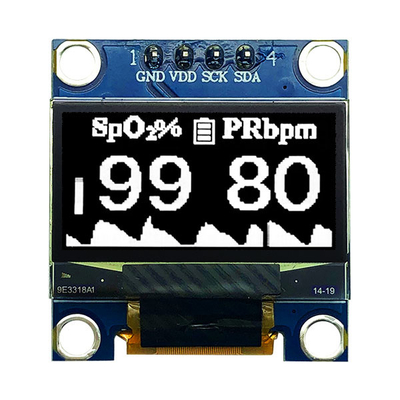

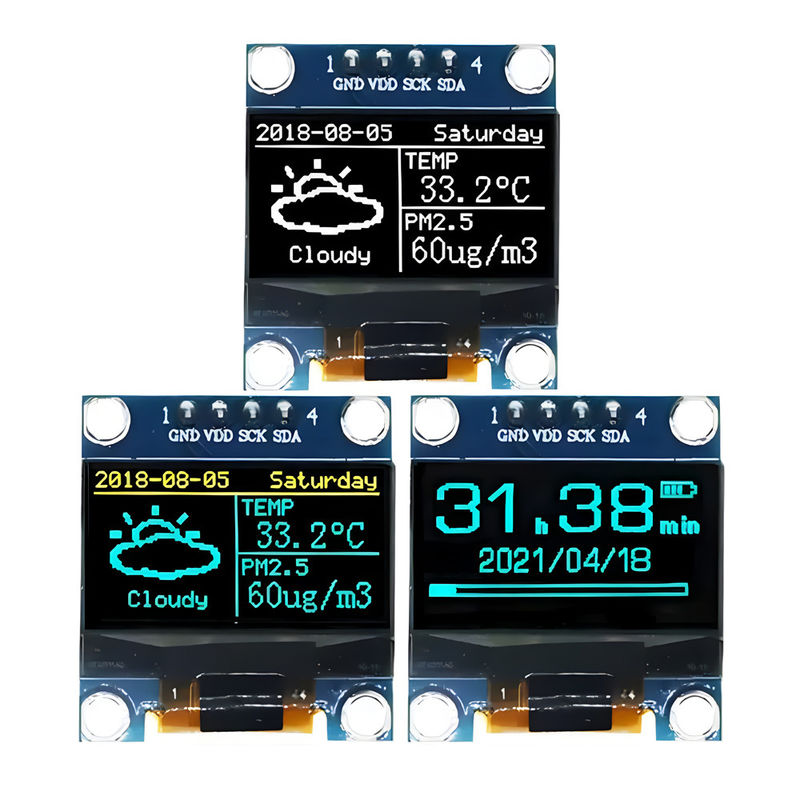

제품 이미지
