제품 상세 정보:
|
| 제품: | 2.48인치 원형 TFT 디스플레이 | 결의: | 480 (RGB) x 480 점 |
|---|---|---|---|
| 표면 휘도: | 500cd/m2(니트) | 터치 스크린: | 사용 가능 / 선택 사항 |
| 관측 방향: | IPS 가득 찬 시야 각도 | 드라이버 IC: | ST7701S |
| 핀 번호: | 40개 핀 | 연결: | ZIF |
| 인터페이스: | 3SPI+18RGB | LED 수명: | 40,000시간 |
| 상부 :: | -20°C ~ +70°C | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 둥근 2.8 인치 TFT 디스플레이,자동차용 원형 LCD 화면,2.8인치 원형 LCD 화면 |
||
데이터 시트 다운로드
제품 소개: 2.8 인치 자동차 등급 원형 TFT 디스플레이SFTO248XC-7204AN
최신 2.8인치 자동차용 TFT 디스플레이 SFTO248XC-7204AN을 소개합니다. 차량용 애플리케이션에서 다양성과 내구성을 위해 특별히 설계되었습니다.원형 LCD 화면은 고 해상도 480x480 픽셀 디스플레이가 있습니다.이 디스플레이는 첨단 SPI+RGB 인터페이스를 통해 자동차 시스템에 원활한 통합을 위해 설계되었습니다.
우리의 2.8인치 자동차 등급의 원형 TFT 디스플레이 SFTO248XC-7204AN는 뛰어난 품질, 성능 및 내구성을 제공하는 현대 자동차 요구에 대한 최첨단 솔루션입니다.새로운 차량 제조 또는 후판 업그레이드, 이 디스플레이는 첨단 기술과 뛰어난 시각으로 운전 경험을 향상시키기 위해 설계되었습니다.
이 제품에 대한 더 많은 정보 또는 주문을 위해, 오늘 저희에게 연락하십시오!
| 특징 | 사양 | |
|
디스플레이 스펙 |
LCD 타입 | 20.48인치 |
| 결의 (H*V) | 480 (RGB) × 480 | |
| 기술 유형 | a-Si TFT | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| 관측 방향 | 모두 | |
| 회색 스케일 반전 방향 | - | |
|
기계식 특징 |
윤곽 차원 (W x H x T) (mm) | 65.87*69.04* 185 |
| 액티브 영역 (mm) | 62.93*6293 | |
| CTP 보기 영역 (mm) | / | |
| 터치 스크린 / 터치 스크린 없이 | 아니 | |
| 커넥터 타입 | 0.5 pitch 40pin | |
| 백라이트 타입 | LED | |
| 무게 (g) | TBD | |
|
전기 특징 |
표시 인터페이스 | 3SPI+18RGB |
| 색상 수 | 262K | |
| 표시 드라이버 IC | ST7701S | |
기계적 도면
핀 할당
| 1 | LED A | LED 안오드 |
| 2 | LED K | LED 카토드 |
| 3 | LED K | LED 카토드 |
| 4 | GND | 토지 |
| 5 | VCI | 전원 공급 |
| 6 | 재설정 | 신호 재설정 |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI 데이터 신호 |
| 10 | SCK | SPI 시계 신호 |
| 11 | CS | SPI 칩 선택 신호 |
| 12 | PCLK | RGB 점 시계 신호 |
| 13 | DE | RGB 데이터 활성화 신호 |
| 14 | VSYNC | RGB 프레임 동기화 신호 |
| 15 | HSYNC | RGB 라인 동기화 신호 |
| 16~33 | DB0~DB17 | RGB 데이터 신호 ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GRIN LSB;DB11:GRIN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | 토지 |
| 35 | TP_INT | 터치 중단 |
| 36 | TP_SDA | 터치 IIC 데이터 신호 |
| 37 | TP_SCL | IIC 시계 신호를 터치 |
| 38 | TP_RESET | 터치 리셋 신호 |
| 39 | TP_VCI | 터치 전원 공급 |
| 40 | GND | 토지 |
절대 최대 등급
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 00.3~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
전기 특성
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.5 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 50 | mA | VDD=2.8V, Ta=25.C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | μA | VIN=VDD 또는 VSS |
운전 뒷등
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| 전류 | IF | -- | 20 | -- | mA |
| 전압 | VF | - | 19.2 | - | V |
| 연결 모드 | -- | 6S | -- | ||
| LED 번호 | / | 6 | pcs | ||
| LED 수명 | 40000 | 50000 |
광학적 특성
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
관점 |
θT |
CR≥10 |
80 | 85 | - |
학위 |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| 콘트라스트 비율 | CR | θ=0° | 800 | 1000 |
- |
- |
| 반응 시간 | 톤 | 25°C |
- |
30 | 35 |
ms |
| TOFF | ||||||
| 통일성 | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| 광력 | L |
- |
500 |
- |
cd/m2 |

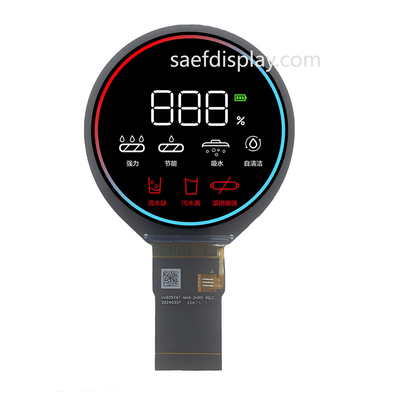

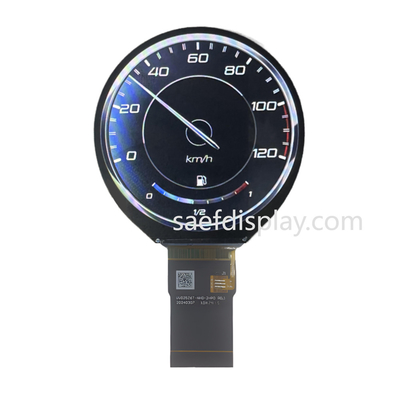

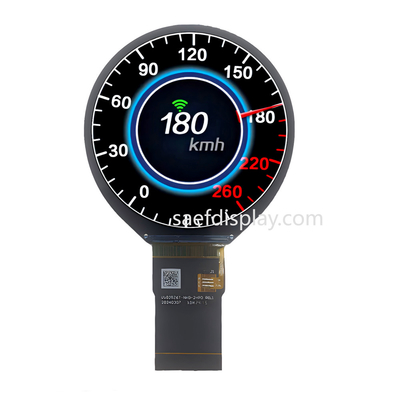

제품 이미지
공장 시설 및 인증서
