제품 상세 정보:
|

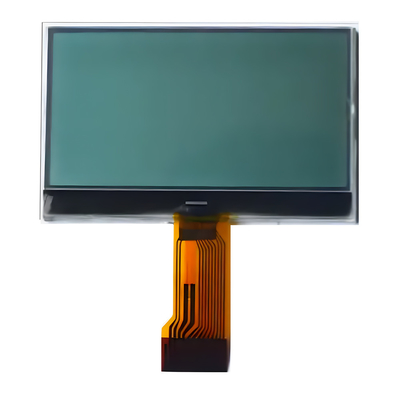

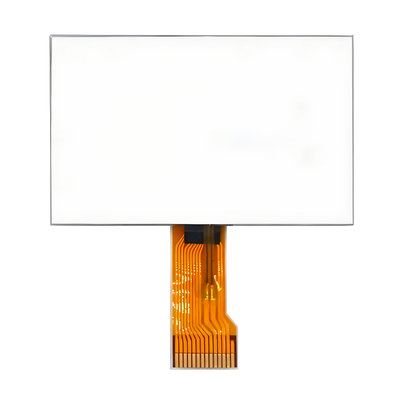

| 제품: | 표준 FSTN COG 128x64 LCM | 결의: | 128x64 도트 |
|---|---|---|---|
| 도 방향: | 6시 | LCD 타입: | FSTN, 양성 |
| 편광기 타입: | 반투과형입니다 | 모듈 크기: | 40.0L×28.0W×4.5（최대）H |
| 시청 영역: | 37.0×20.0mm | 드라이버 IC: | ST7567 |
| 핀 번호: | 핀 28개 | 인터페이스: | MCU |
| 작동 온도: | -20°C ~ +70°C | 공급 전압: | 3.3V(일반 값) |
| 사용 시간: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 3.3V 모노크롬 디스플레이 모듈,FSTN COG 그래픽 도트 매트릭스 LCD,128x64 점 단색 디스플레이 모듈 |
||
- 네이 FSTN COG LCD 디스플레이 모듈은 고화질, 낮은 전력 소비 및 높은 신뢰성으로 인해 다양한 응용 시나리오에 이상적인 선택입니다.
기계적 사양
| 항목 | 스펙 | |
| 모듈 크기 | 80.0 ((W) x 54.0 (H) x 9.7 ((D) | mm |
| 관측 구역 | 70.7 (W) x 38.8 (H) | mm |
| 활동 영역 | 66.52 (W) x33.24 ((H) | mm |
| 점 크기 | 0.48 (W) x0.48 (H) | mm |
| 도트 피치 | 0.52 (W) x0.52 (H) | mm |
| 백라이트 | 흰색 | |
| ASSY.TYPE | COG | --- |
윤곽 그림
인터페이스 핀 정의
| PIN 번호 | 기능 설명 | 상징 |
| 1 | 칩 선택 핀. | /CS1 |
| 2 | 입력 핀을 다시 설정합니다. | /RES |
| 3 | 데이터 또는 명령어 선택. L는 명령, H는 데이터 | A0 |
| 4 | 신호 입력 입력 | R/W |
| 5 | 신호 입력 읽기 | E/RD |
| 6-13 | 8비트 쌍방향 데이터 버스 | DB0?? DB7 |
| 14 | 전력 (+3.3V) | VDD |
| 15 | 토지 | VSS |
| 16~20 | -------- | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23~24 | -------- | NC |
| 25 | DC-DC | VG |
| 26-30 | -------- | NC |
| 31 | MPU 시스템 인터페이스 모드를 선택합니다.6800은 H 8080은 L | C86 |
| 32 | 연쇄 또는 병렬을 선택하세요, 연쇄는 L, 병렬은 H | P/S |
| 33-34 | -------- | NC |
전자 특성
| 특징 | 기호 | 표준 값 | 단위 | ||
| 미니 | TYP | 맥스 | |||
| 전원 공급 전압 (1) | VDD | 3.1 | 3.3 | 3.5 | V |
| 전원 공급 전압 ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
| 표시 패턴 현재 | IDD | 0.58 | 1.4 | mA | |
| 입력 누출 전류 | IIL | 1.5 | uA | ||
| 입력 논리 LOW | VIL | 0.2VDD | |||
| 입력 논리 HIGH | HIV | 0.8VDD | |||
| 출력 논리 LOW | VOL | 0.2VDD | |||
| 출력 논리 HIGH | VOH | 0.8VDD | |||
| 작동 온도 | TOPR | -30 | - 네 | +80 | °C |
| 저장 온도 | TSTG | -35 | - 네 | +85 | °C |
광학적 특성
| 항목 | 기호 | 온도 (°C) | 등급 | 단위 | |||
| 분 | 유형 | 맥스 | |||||
| 반응 시간 | 오기 시간 | tr | 25 | 200 | ms | ||
| 가을 시간 | Tf | 25 | 200 | ||||
| 프레임 주파수 | FR | 25 | 64 | Hz | |||
| 시야 각 Cr2 | θ=90 | θ1 | 25 | 15 | 그레그 | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| 관측 방향 | 6시 | ||||||
| 콘트라스트 비율 | Cr | 25 | 2 | -- | |||
| 현재 소비 | 그렇죠? | 25 | 6 | uA | |||
| 용량 | C | 25 | 5 | nF | |||
