제품 상세 정보:
|
| 제품: | 2.42인치 (2.4") OLED 디스플레이 | 결의: | 128x64 도트 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 71.0(L) x 43.5(W) x 6.0(T)(mm) | 활동 영역: | 55.01(길이) x 27.5(폭)(mm) |
| 픽셀 피치: | 0.43×0.43(mm) | 구동 방법: | 1/64 근무 주기는 |
| 작동 온도: | +70' Ｃ에 대한 -40' Ｃ | 핀 번호: | 7개의 헤더 핀 |
| 인터페이스: | SPI 인터페이스 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.42인치 OLED 제어판,SSD1309 OLED 제어판,7핀 SPI OLED 디스플레이 모듈 |
||
SFOM242YZ7-12864WBYG-01 사양.pdf
제품 소개
2.42-인치 7핀 SPI 인터페이스 OLED 제어판은 고성능 OLED 디스플레이 기술을 통합한 제어판으로, 높은 콘트라스트가 필요한 응용 시나리오에 적합합니다.초얇은 디자인, 저전력 디스플레이 솔루션. 제어판에는 SSD1309 / SPD0301 드라이버 칩이 장착되어 있으며 SPI / I2C 듀얼 인터페이스 통신을 지원하여 사용자에게 유연한 연결 옵션을 제공합니다.
기술 매개 변수
화면 크기: 2.42인치
해상도: 128 × 64 픽셀

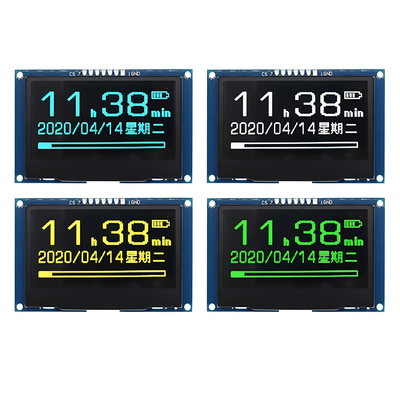

화면 색상: 흰색, 노란색, 녹색, 파란색 선택
제어 칩: SSD1309/SPD0301
통신 인터페이스: SPI/I2C
물리적 인터페이스: GH1.25 7Pin
작동 전압: 3.3V/5V
디스플레이 크기: 55.01 × 27.49mm
제품 크기: 61.50 × 39.50mm
제품 특징
높은 콘트라스트: 2.42-인치 7 핀 SPI 인터페이스 OLED의 자명 특성은 매우 높은 콘트라스트와 우수한 디스플레이 효과를 제공합니다.
초 얇고 가벼운: OLED의 자발광 원리에 따라 백라이트가 필요하지 않아 제어판이 더 얇고 가벼워집니다.
저전력 작동: 2.42-인치 OLED는 검정색을 표시할 때 에너지를 소비하지 않으며 전체 전력 소비를 줄이는 데 도움이됩니다.
넓은 조망 각도 디스플레이: 2.42-인치 OLED 170 ° 이상의 넓은 조망 각도를 제공하여 다른 각도에서 명확하게 볼 수 있습니다.
빠른 반응: 2.42-인치 7 핀 SPI 인터페이스 OLED의 빠른 응답 시간은 동적인 이미지 및 빠른 갱신 응용 프로그램에 적합합니다.
SPI/I2C 통신을 지원합니다: 두 개의 통신 프로토콜과 호환되며 다양한 마이크로 컨트롤러와 연결하기 편리합니다.
소프트웨어 지원
소프트웨어 개발에 대한 포괄적인 지원,
루틴 데이터: 라즈베리 파이, 아두이노, STM32, ESP32, 등과 같은 플랫폼의 샘플 코드를 제공하십시오.
통신 프로토콜: SPI 및 I2C 통신 프로토콜에 대한 구현 세부 사항을 제공합니다.
그래픽 라이브러리: 기본 그래픽 드로잉 및 텍스트 표시 기능을 지원합니다.
글꼴 지원: 다양한 언어와 문자의 디스플레이 요구 사항을 충족하기 위해 여러 글꼴에 내장되었습니다.
윤곽 그림

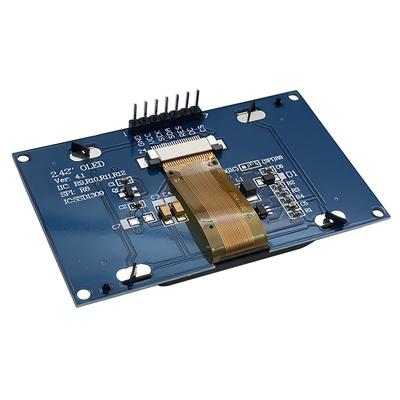

인터페이스 핀 정의 (하드웨어 연결)
| 핀 | 기호 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
| 5 | RST | 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당기십시오. |
|
6 |
DC |
이 핀은 데이터/명령 제어 핀입니다. 핀이 높게 당겨서 일련 인터페이스 모드가 선택되면, SDIN에서 데이터가 데이터로 해석될 것입니다. 낮게 당겨지면 SDIN의 데이터는 명령 레지스터로 전송됩니다. |
| 7 | CS | 칩 선택. 칩은 CS0 = L 란 때 선택됩니다. |
절대 최대 등급
|
매개 변수 |
기호 | 분 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | -0.3 | 4 | V |
| 디스플레이에 대한 공급 전압 | VCC | 8 | 17 | V |
| 작동 온도 | TOP | -40 | 70 | .C |
| 저장 온도 | TSTG | -40 | 85 | .C |
| 사용 시간 (220 cd/m2) | 13,000 | - | 시간 | |
| 수명 시간 (200 cd/m2) | 15,000 | - | 시간 | |
|
수명 시간 (180 cd/m2) |
16,000 | - | 시간 |
전기 사양
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 정상 모드 전류 소비 | 모든 픽셀을 켜고 | - | 17 | 25 | mA | |
| 대기 모드 전류 소비 | 대기 모드 10% 픽셀 | - | 0.5 | 1.5 | mA | |
| 정상 모드 전력 소비 | 모든 픽셀을 켜고 | - | 71.5 | 97.5 | mW | |
| 대기 모드 전력 소비 | 대기 모드 10% 픽셀 | - | 6.5 | 19.5 | mW | |
| 밝기 | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (백색) |
(x) (y) |
C.I.E. 1931 년 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| 어두운 방 대조 | CR | - | 2000:1 | - | - | |
|
관점
|
- | 160 | - | - | 학위 |

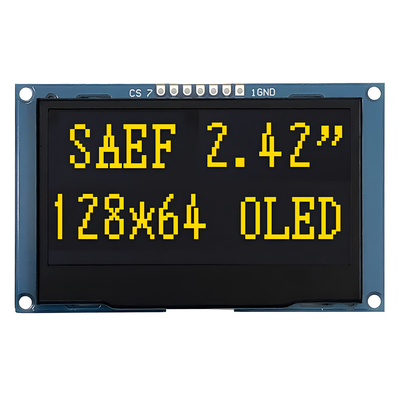

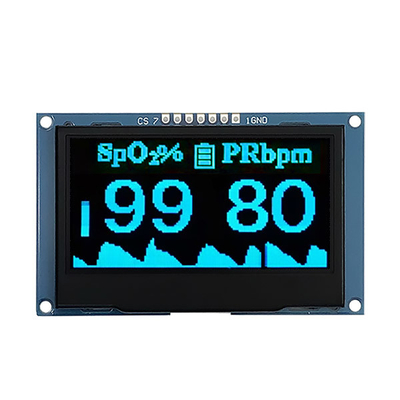

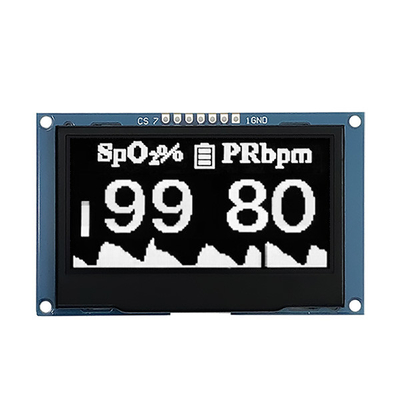

제품 이미지
신뢰성 테스트 조건
|
항목 |
조건 |
기준 |
| 고온 작업 | 70C, 240시간 |
운영 기능이 작동합니다. |
| 낮은 온도 작업 | -40°C, 120시간 | |
| 고온 저장장 | 85C, 120시간 | |
| 낮은 온도 저장 | -40°C, 120시간 | |
| 높은 온도/습기 작업 | 65C, 90% RH, 120시간 | |
|
열 충격 |
-40°C ~ 85°C (-40°C /30min; 트랜지스 /3min; 85°C /30min; 트랜지스 /3min) 1주기: 66min, 100주기 |
