제품 상세 정보:
|
| 제품: | 0.96인치 OLED + 4핀 PCB | 결의: | 128x64 화소 |
|---|---|---|---|
| 색상 표시: | 화이트/블루/옐로우 블루 폰트 | 구조: | COG + PCB |
| 인터페이스: | I2C(IIC) | 관측 방향: | 모든 시야각(85/85/85/85) |
| 개요는 흐려집니다.: | 24.7 × 27 × 3.6(mm) | 연결: | 헤더 핀 |
| 핀 번호: | 4개 핀 | 운영 임시: | -40C 내지 +85C |
| 수명: | 50,000시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 096인치 OLED 디스플레이,화이트 OLED 디스플레이,4핀 I2C OLED 디스플레이 |
||
제품 소개
096인치 OLED 4핀 PCB는 임베디드 시스템 및 휴대용 전자 장치에서 널리 사용되는 소형 디스플레이 모듈입니다.이 유형의 디스플레이 화면은 스마트 시계와 같은 분야에서 중요한 역할을합니다., 건강 추적기 및 산업 장비의 작은 크기, 낮은 전력 소비, 높은 대조성으로 인해 모듈형 설계로 인해 다양한 전자 제품에 쉽게 통합 될 수 있습니다.사용자가 직관적인 정보 표시를 제공.
또한, SSD1306, SSD1315 등과 같은 4핀 PCB 모듈을 가진 0.96인치 OLED용 드라이버 IC는 표준화 된 디자인으로 인해 다양한 장치에 대한 다재다능성을 더욱 향상시킵니다.이러한 높은 호환성은 임베디드 시스템이나 DIY 프로젝트를 설계할 때 사용자에게 큰 편의를 제공합니다..
특징
0.96인치 OLED 4핀 PCB 제품은 일반적으로 다음과 같은 기술적 사양을 갖습니다.
윤곽 그림
인터페이스 핀 정의
| 핀 번호 | 기호 | 설명 | |
| 1 | GND | 로직 회로에서 돌고 있습니다. 이것은 지상 핀입니다. | |
| 2 | VDD | OLED에 대한 전원 공급 장치입니다. 이것은 전압 공급 핀입니다. 그것은 소스에 연결되어야 합니다. | |
| 3 | SCL | 이 일련 시계 입력 SCL | |
| 4 | SDA | 이 일련 데이터 입력 SDA | |
전기 광학적 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 | |
| 작동 밝기 | L | 80 | 100 | - | cd /m2 | 모든 픽셀 ON | |
| 전력 소비 | P | - | 50 | 60 | mW |
30% 픽셀 ON |
|
| 프레임 주파수 | FR | - | 105 | - | Hz | - | |
|
색상 좌표 |
파란색 | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
암실 |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
반응 시간 |
올라와 | tr | - | 10 | - | 우리 | - |
| 부패 | Td | - | 10 | - | 우리 | - | |
| 콘트라스트 비율 | Cr | 10000:1 | - | - | - | 암실 | |
| 관점 | θ |
160 | - | - | 학위 | - | |
| 운용 수명 | 위쪽 | 22000 | - | - | 시간 | L= 80 cd/m2 | |

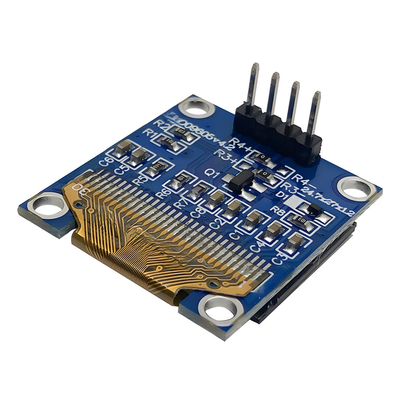

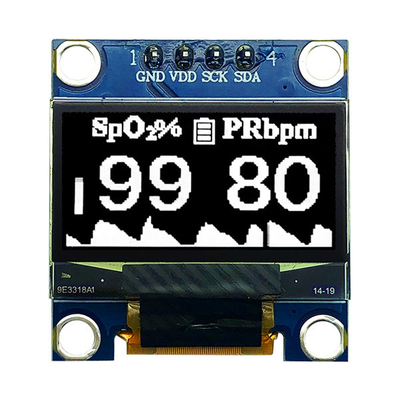

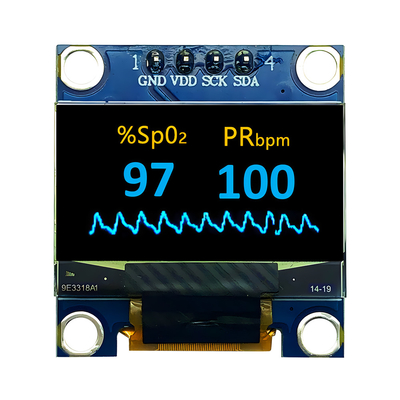

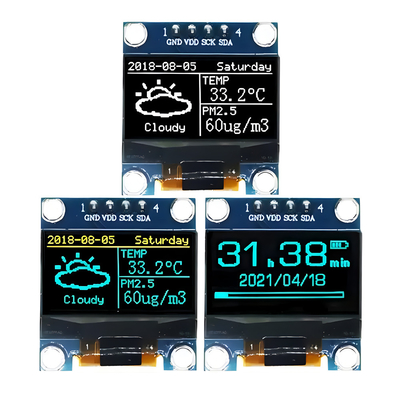

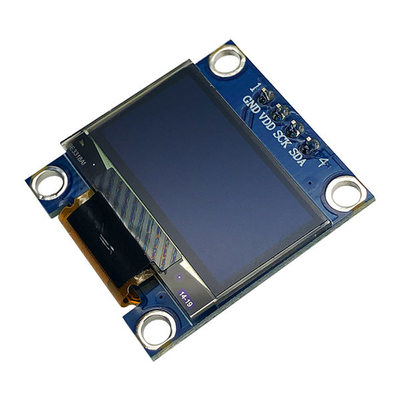

제품 이미지
신뢰성 검사
| - 아니 | 항목 | 조건 | 양 |
| 1 |
고온 저장장 (HTS) |
85±2°C, 200시간 | 3 |
| 2 |
고온 작동 (HTO) |
80±2°C, 96시간 | 3 |
| 3 |
낮은 온도 저장 (LTS) |
-40±2°C, 200시간 | 3 |
| 4 |
낮은 온도 작동 (LTO) |
-40±2°C, 96시간 | 3 |
|
5 |
높은 온도와습도 저장(HTHHS) |
50±3°C, 90%±3%RH, 120시간 |
3 |
|
6 |
열 충격 (운동하지 않음) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30분) (5분) (30분) 10주기 |
3 |
| 7 | 진동 ( 포장) |
10~55~10Hz, 진폭 1.5mm, 각 방향 x, y, z에 1시간 |
1 팩 |
| 8 | 투여 (포고) | 높이: 1m, 6면, 3면, 1각 | 1 팩 |
| 9 | ESD (완료 제품 하우징) | ±4kVR:330Ω; C:150pF 10배, 공기 방출 | 3 |
경쟁자와 비교
4핀 PCB 제품과 0.96인치 OLED 시장에는 다양한 장점과 특성을 가진 여러 경쟁자가 있습니다.SAEF 테크놀로지는 다음과 같은 장점을 가지고 있습니다.:
기술 및 혁신 능력:SAEF는 OLED 디스플레이 기술에 깊은 축적을 가지고 있으며,높은 해상도와 뛰어난 색상 성능을 가진 제품, 시장 수요를 충족시키기 위해 지속적으로 혁신적인 제품을 출시합니다.
용량 및 공급망SAEF는 강력한 생산 용량과 포괄적인 공급망 시스템을 갖추고 있으며 안정적인 제품 공급을 보장하고 시장 변화에 신속하게 대응할 수 있습니다.
맞춤형 서비스:SAEF는 고객의 필요에 따라 특정 사양의 4 핀 PCB 제품을 가진 0.96 인치 OLED를 설계하고 생산하는 맞춤형 서비스를 제공할 수 있습니다.특정 응용 시나리오의 요구 사항을 충족.
브랜드 영향력:SAEF 브랜드는 시장에서 더 높은 인지도와 신뢰를 가지고 있으며, 우리의 제품은 더 많은 시장 관심과 고객 선택을 얻을 수 있습니다.
