제품 상세 정보:
|
| 제품: | 0.49인치 OLED 디스플레이 모듈 | 화소의 수: | 64x32 그래픽 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 1/32 의무 |
| 패널 사이즈: | 14.5 x 11.6 x 1.227(mm) | 활동 영역: | 11.18×5.58(mm) |
| 픽셀 피치: | 0.175×0.175(mm) | 화소 크기: | 0.155×0.155(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C |
| 연결: | 용접/호트바 | 핀 번호: | 14개의 핀 (개인화 할 수 있습니다) |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.49인치 OLED 디스플레이,휴대용 애플리케이션 OLED 디스플레이,I2C 인터페이스 OLED 화면 |
||
0.49인치 OLED 디스플레이 64*32 점 제품 소개
0.49인치 OLED 제품은 초밀, 저전력, 높은 콘트라스트 및 넓은 시각 각 특성으로 인해 다양한 스마트 장치 및 도구에 널리 사용되는 작은 디스플레이 화면입니다. A 0.49인치 OLED 디스플레이는 일반적으로 64x32 픽셀 점 행렬을 가지고 있습니다., 흰색 폰트를 표시 할 수 있으며 SSD1315 컨트롤러에 의해 구동되며 I2C 시리즈 인터페이스를 지원하며 2.8V 전압에서 작동합니다.OLED의 자명 특성으로 인해, 배경 조명을 필요로하지 않으므로 초 얇은 바디 디자인과 낮은 전력 소비의 장점을 가지고 있습니다. -40 °C에서 85 °C까지 광범위한 작업 온도 범위,다양한 환경 조건에 적합합니다.또한 0.49 인치 OLED 디스플레이 화면은 FPC 연결 방법을 채택하여 커넥터 필요없이 PCB에 직접 용접을 용이하게합니다.
0.49 인치 OLED 제품은 컴팩트 크기와 고 해상도 때문에 엄격한 공간 요구 사항이있는 장치에 매우 적합합니다. 그들은 스마트 시계, 건강 모니터링 장치,산업용 제어 시스템용 소형 디스플레이 스크린, 휴대용 게임 콘솔 및 작고 효율적인 화면이 필요한 다른 경우 0.49인치 OLED 제품은 독특한 기술 장점과 광범위한 응용 잠재력으로 인해 현대적인 작은 디스플레이에 대한 선호 된 솔루션 중 하나가되었습니다.기술의 성숙과 시장의 확장에 따라 이러한 제품은 미래의 스마트 및 전자 장치에서 더 중요한 역할을 할 것으로 예상 할 수 있습니다.
특징
제품 도면
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 전원 공급 | |||
| 8 | VDD | P |
논리 의 전원 공급 |
| 7 | VSS | P |
논리 회로의 토대 |
| 14 | VCC | P |
OEL 패널 전원 공급 |
| 운전자 | |||
| 12 | IREF | 내가 |
현재 밝기 조정 기준 |
| 13 | VCOMH | 오 |
이 핀은 COM 신호의 전압 출력 높은 레벨의 입력 핀입니다. |
| DC/DC 변환기 | |||
|
|
|
|
DC/DC 컨버터 회로의 전원 공급 |
|
3/4 |
C1P/C1N |
내가 | 플라잉 인버팅 콘덴시터의 긍정적 터미널 플라잉 부스트 콘덴시터의 부정적인 터미널 터미널 사이에 충전 펌프 콘덴시터가 필요합니다.그들은 변환기가 사용되지 않을 때 떠 있어야합니다. |
| 인터페이스 | |||
|
|
|
|
컨트롤러와 드라이버의 전원 재설정 |
| 10 | SCL | 내가 |
I2C 버스 데이터 신호 |
| 11 | SDA | I/O |
I2C 버스 데이터 신호 |
| 기금 | |||
|
6 |
VBREF |
- |
NC |
광학 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
|
밝기 (외부에서 공급되는 VCC) |
Lbr | 참고 5 | 160 | - | - | cd/m2 | |
|
밝기 (내용 DC/DC로 생성된 VCC) |
Lbr | 참고 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | ||
| 어두운 방 대조 | CR | - | 2000:1 | - | |||
| 관점 | - | 자유 | - | 학위 | |||
DC 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
디스플레이에 대한 공급 전압 (외부 공급) |
VCC |
참고 5 (내부 DC/DC 비활성화) |
7.0 | 7.25 | 7.5 | V | |
| DC/DC 공급 전압 | VBAT | 내부 DC/DC 활성화 | 3.3 | - | 4.2 | V | |
| 디스플레이용 공급 전압 (내부 DC/DC로 생성) | VCC |
참고 6 (내부 DC/DC 활성화) |
7.0 | - | 7.25 | V | |
| 높은 수준의 입력 | HIV | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V | |
| 낮은 수준의 입력 | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V | |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | VDD | V | |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDD | V | |
| VDD용 작동 전류 | IDD | - | 180 | 300 | μA | ||
| VCC의 작동 전류 (외부 공급 VCC) |
ICC |
참고 7 |
- |
5 |
10 |
mA |
|
| VBAT용 작동 전류 (내용 DC/DC로 생성되는 VCC) | IBAT |
참고 8 |
- |
10 |
15 |
mA |
|
| VDD를 위한 휴식 모드 전류 | IDD, SLEEP | - | 1 | 5 | μA | ||
| VCC를 위한 잠자리 모드 전류 | ICC, SLEEP | - | 2 | 10 | μA | ||

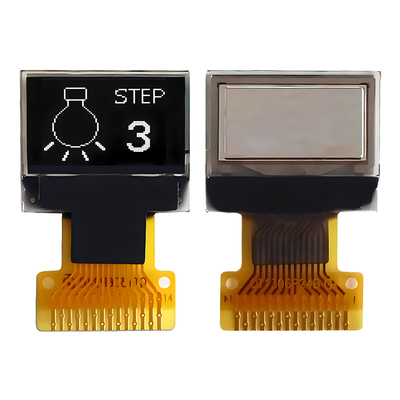

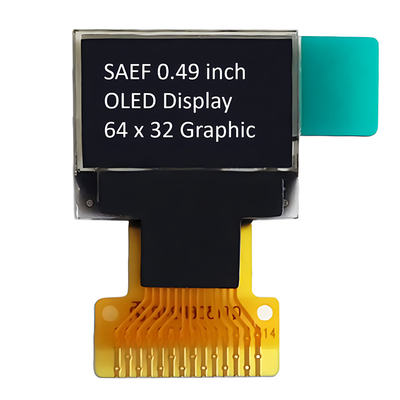

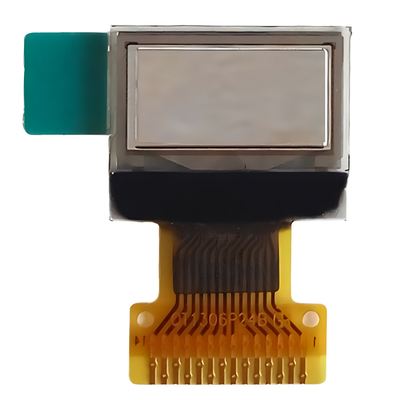

제품 이미지
신뢰성 테스트의 내용
| 항목 | 조건 | 기준 | |
| 고온 작업 | 70°C, 240시간 |
운영 기능이 작동합니다. |
|
| 낮은 온도 작업 | -40°C, 240시간 | ||
| 고온 저장장 | 85°C, 240시간 | ||
| 낮은 온도 저장 | -40°C, 240시간 | ||
| 높은 온도/습기 작업 | 60°C, 90% RH, 120시간 | ||
| 열 충격 |
-40°C <==> 85°C, 24회 주기 60분 동안 |
||
