제품 상세 정보:
|
| 제품: | 0.96인치 I2C OLED 4핀 | 결의: | 128x64 화소 |
|---|---|---|---|
| 구조: | COG OLED + PCB | 인터페이스: | I2C 선택 사항 |
| 터치 스크린: | 사용자 정의 할 수 있습니다 | 관측 방향: | 모든 시야각(85/85/85/85) |
| 개요는 흐려집니다.: | 24.7 × 27(mm) (PCB 크기) | 연결: | 금속 핀 |
| 핀 번호: | 4개 핀 | 운영 임시: | -40C 내지 +85C |
| 수명: | 50,000시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 12864 OLED 디스플레이 보드 모듈,128x64 OLED 디스플레이 모듈,096인치 OLED 디스플레이 보드 모듈 |
||
0.96인치 OLED I2C 인터페이스 제품 소개
0.96인치 I2C 모듈은 다양한 전자 장치에서 널리 사용되는 작은 OLED 디스플레이 모듈입니다.96인치 OLED I2C 모듈은 우수한 디스플레이 성능과 낮은 전력 소비 특성으로 인해 전자 제품에서 이상적인 디스플레이 솔루션이되었습니다..
제품 코드:SFOM096YZ4-12864WB-02
화면 크기: 0.96인치
해상도: 128x64 픽셀
시야 각: 160° 이상
색상 선택: 노란색, 파란색, 흰색, 파란색
전력 요구: 3V/5V
신호 유형: 디지털 신호, I2C 통신을 지원합니다.
핀 정의: GND, VDD, SCK, SDA
작업 온도 범위: -40 °C~85 °C (산업용)
전력 소비: 완전히 켜지면 약 0.08W, 약 0.06W
0.96인치 OLED 자체는 백라이트를 필요로 하지 않는 자명 기술을 갖추고 있다. 각 픽셀은 독립적으로 빛을 방출하여 더 명확한 디스플레이 효과를 제공한다.96인치 OLED는 매우 낮은 전력 소비를 가지고 있습니다., 배터리 전동 휴대용 장치에 특히 적합합니다. 높은 콘트라스트의 특성을 가지고 사용자에게 우수한 시각 경험을 제공합니다.3V 및 5V 논리 레벨, 추가 레벨 변환이 필요하지 않습니다. I2C 인터페이스를 지원합니다, 데이터 전송 및 제어 완료에 두 개의 데이터 인터페이스 케이블만 필요합니다. 그래서, 0.96인치 OLED는 스마트 기기의 상태 표시 화면으로 스마트 가정에서 널리 사용됩니다., 시간 및 건강 데이터와 같은 정보를 표시하는 스마트 웨어러블 기기; 그리고 산업 장비 및 산업 자동화에서 주요 매개 변수를 표시하는 등.
특징
| 제품 | 0.96인치 OLED I2C 인터페이스 |
| 모델 번호 | SFOM096YZ4-12864WB-02 |
| 운전 계획 | 64 부임 의 일 |
| 시야 방향 | 모든 관점 |
| 드라이버 IC | SSD1315 |
| 전원 공급 전압 | 3.0V |
| VCC | 12.0V |
| 인터페이스 | IIC |
| 모듈 크기 | 24.70 (L) x27.0 (W) mm (PCB 사이즈) |
| 관측 구역 | 22.74 ((L) x 11.86 (W) mm |
| 활동 영역 | 21.74 (L) x 10.86 (W) mm |
| 도트 피치 | 0.154 (W) x 0.154 (H) mm |
| 점 크기 | 0.17 (W) x 0.17 (H) mm |
윤곽 그림
인터페이스 핀 정의
| 핀 네 | 기호 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
광학 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
|
밝기 (외부에서 공급되는 VCC) |
Lbr | 참고 5 | 90 | - | - | cd/m2 | |
|
밝기 (내용 DC/DC로 생성된 VCC) |
Lbr | 참고 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | ||
| 어두운 방 대조 | CR | - | 2000:1 | - | |||
| 관점 | - | 자유 | - | 학위 | |||

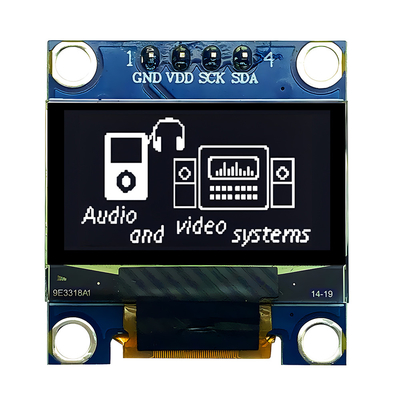

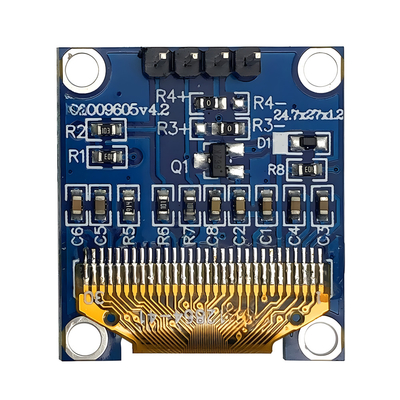

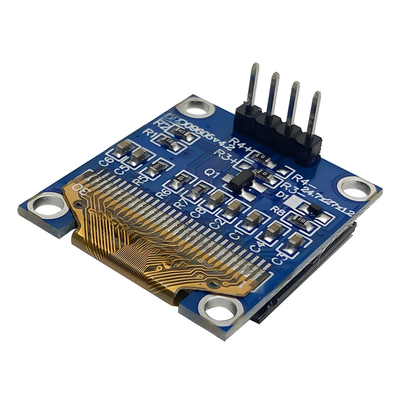

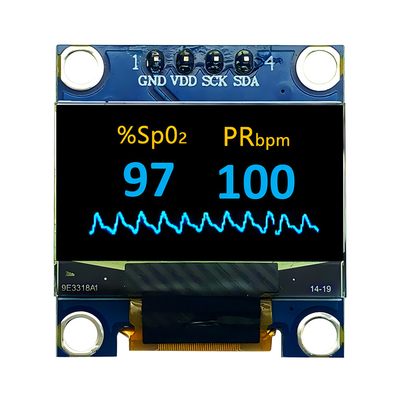

0.96인치 OLED I2C 인터페이스 제품 이미지
신뢰성 테스트의 내용
| 항목 | 조건 | 기준 | |
| 고온 작업 | 70°C240시간 |
운영 기능이 작동합니다. |
|
| 낮은 온도 작업 | -40°C240시간 | ||
| 고온 저장장 | 85°C240시간 | ||
| 낮은 온도 저장 | -40°C240시간 | ||
| 높은 온도/습기 작업 | 60°C, 90% RH, 120 h | ||
| 열 충격 |
-40°C-> 85°C, 24 회로 60분 동안 |
||
