제품 상세 정보:
|
| 제품: | 표준 128x64 LCM | 결의: | 128x64 도트 |
|---|---|---|---|
| 도 방향: | 6시 | LCD 타입: | FSTN, 양성 |
| 편광기 타입: | 반투과형입니다 | 모듈 크기: | 40.0L×28.0W×4.5H(최대) |
| 시청 영역: | 37.0×20.0(mm) | 드라이버 IC: | ST7567 |
| 핀 번호: | 핀 28개 | 인터페이스: | 6800 시리즈 또는 8080 시리즈 MPU |
| 작동 온도: | -20°C ~ +70°C | 공급 전압: | 3.3V(일반 값) |
| 사용 시간: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128X64 픽셀 COG LCD,3.3v COG LCD,FSTN 양성 COG LCD |
||

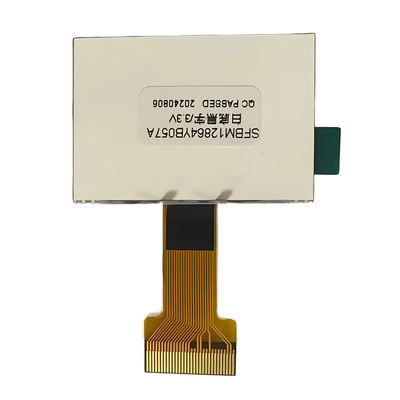

COG 모듈 128X64 픽셀 FSTN 양성 3.3v 제품 소개
128x64 COG LCD는 저렴한 비용, 사용자 친화성 및 프로그래밍 용이성 덕분에 매우 널리 사용되는 저비용 그래픽 점 행렬 모듈입니다.SAEFDISPLAY는 고객들이 선택할 수 있는 1000개 이상의 다양한 사이즈 (VA) 의 표준 제품을 제공합니다., 그들을 높은 도구 비용을 절약. 사양을 위해 우리의 판매 팀에 문의하십시오. 긍정적 FSTN COG LCD는 노란색, 녹색, 흰색, 주황색과 같은 다양한 색상의 백라이트를 장착 할 수 있습니다.,암버 등등. 부정 디스플레이에 128x64 COG LCD, 흰색, 파란색 및 다른 색상 백라이트도 추가할 수 있습니다.디스플레이 화면의 대조와 볼 각 범위를 크게 향상시킬 수 있습니다..
특징
기계적 사양
| 항목 | 스펙 | UNIT |
| 모듈 크기 (L × W × H) | 400.0L × 28.0.0W×4.5 (최대) H | mm |
| 뷰 영역 (W × H) | 370.0×200 | mm |
| 효과적 영역 | 128×64 | 점 |
| 도트 피치 (Dot Pitch) | 0.27×027 | mm |
| 점 크기 (W × H) | 0.245×0.245 | mm |
그림
핀 정의
| 항목 | 상징 | 레벨 | 기능 |
| 1 | VDD | +3.3V | 논리 의 전원 공급 |
| 2 | C86 | H/L | H:6800 평행 L:8080 평행 |
| 3 | VSS | 0V | 전력 지각 |
| 4 | V0 | ∙ |
이 터미널과 VSS 터미널 사이에 콘덴시터를 연결 |
| 5 | V1 | ∙ | |
| 6 | V2 | ∙ | |
| 7 | V3 | ∙ | |
| 8 | V4 | ∙ | |
| 9 | CAP2- | ∙ | 이 터미널과 CAP2 + 터미널 사이에 콘덴시터를 연결 |
| 10 | CAP2+ | ∙ | 이 터미널과 CAP2 터미널 사이에 콘덴시터를 연결 |
| 11 | CAP1 | ∙ | 이 터미널과 CAP1 터미널 사이에 콘덴시터를 연결 |
| 12 | CAP1+ | 이 터미널과 CAP1 + 터미널 사이에 콘덴시터를 연결 | |
| 13 | CAP3+ | ∙ | 이 터미널과 CAP1 터미널 사이에 콘덴시터를 연결 |
| 14 | VOUT | 이 터미널과 VSS 또는 VDD 터미널 사이에 콘덴시터를 연결 | |
| 15 | VSS | 0V | 전력 지각 |
|
16 ~ 23 |
D7~D0 |
H/L |
8비트 양방향 데이터 버스 |
|
24 |
/RD |
H/L |
8080 평행:이 신호가 L일 때 데이터 버스는 출력 상태입니다. 6800 평행: 이것은 6800 시리즈 MPU의 enable 클럭 입력 단말기입니다. |
|
25 |
/WR |
H/L |
8080 평행:데이터 버스의 신호는 /WR 신호의 상승 가장자리에 고정됩니다. 6800 평행: H: 읽기 L: 쓰기 |
| 26 | A0 | H/L |
H: D0에서 D7까지가 표시 데이터라는 것을 나타냅니다. L:D0~D7이 제어 데이터라는 것을 나타냅니다. |
| 27 | /RES | H/L | 리셋 작업은 /RES 신호 레벨에 의해 수행됩니다. |
| 28 | CS1 | L | 칩 선택 신호 |
최대 절대 한계
| 부문 | 기호 | 분 | 맥스 | 단위 | 조건 |
| 공급 전압 | Vdd | 2.5 | 3.6 | V | Vss=0V |
| 입력 전압 | 와인 | 0 | Vdd | V | Vss=0V |
| 작동 온도 | 위쪽 | - 20 | +70 | °C | 응고 가 없음 |
| 저장 온도 | Tst | -30 | +80 | °C | 응고 가 없음 |
뒷등의 특징 (색: 흰색)
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 조건 |
| 전압 | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| 광력 | Lv | 280 | 350 | 420 | cd/m2 | |
| LED 수 | - | - | 3 | - | 조각 | - |
| 연결 모드 | P | - | 병렬 | - | - | - |
